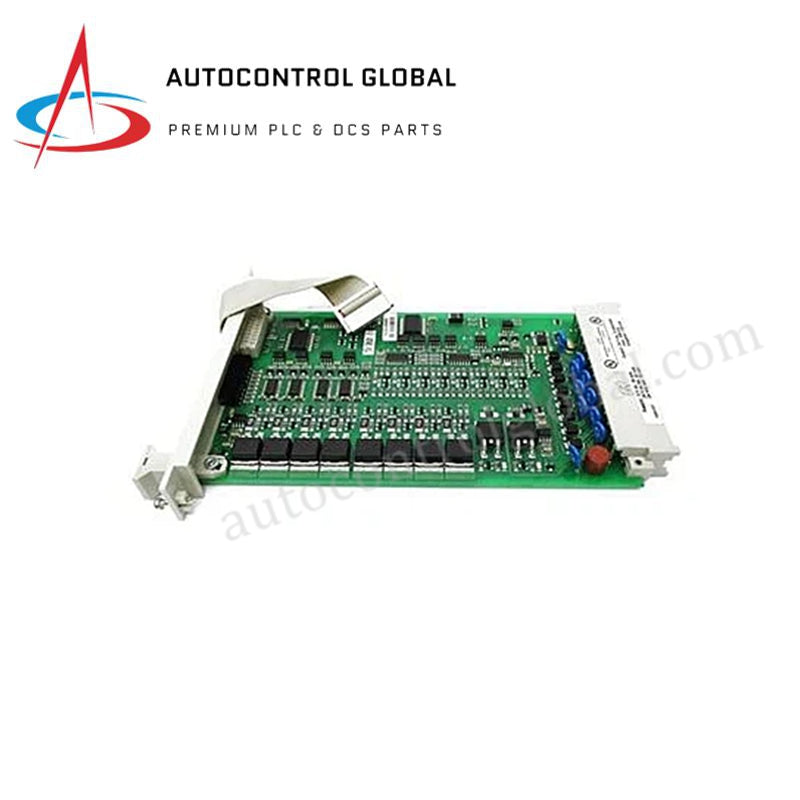

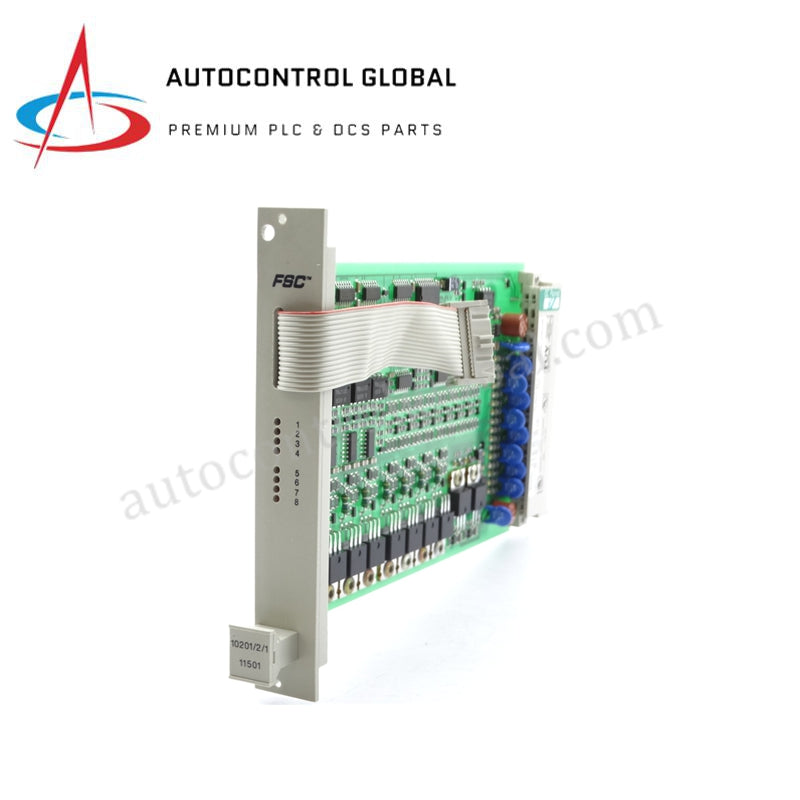

10201/2/1 | Honeywell | Model 11501 8-Kanaal 24V Gelykstroom Uitset

Honeywell 10201/2/1 FSC Foutveilige 8-Kanaal Digitale Uitsetmodule

Produkbeskrywing

Die 10201/2/1 (Model 11501) is ’n hoë-integriteit Foutveilige Digitale Uitsetmodule wat ontwerp is vir gebruik binne die Honeywell Foutveilige Beheer (FSC) stelsel. Hierdie module is noodsaaklik vir veiligheid-instrumenteerde funksies (SIF) en voorsien agt kortsluitingsbestande soliede-toestand uitsetkanale. Dit is ontwerp om veldtoestelle soos solenoïedkleppe, relais en nywerheidsseinlampe aan te dryf met ’n 24 Vgk bronkonfigurasie.

Gesertifiseer deur TÜV, CE en UL, verseker die 10201/2/1 (Model 11501) dat nywerheidsprosesse gedurende fouttoestande binne ’n veilige toestand bly. Die module beskik oor geïntegreerde Waghouer (WDG) monitering en stewige sleutelkodering om verkeerde hardeware-insetting te voorkom. Sy kompakte 4 TE (4 HP) breedte maak hoëdigtheid veiligheidlogika-uitvoering in standaard 19-duim rakargitekture moontlik, wat dit ’n hoeksteen maak in gevaarlike gebiede se prosesbeheer.

Gedetailleerde Tegniese Spesifikasies

Die volgende spesifikasies definieer die hardewareprestasie en kragvereistes vir die 10201/2/1:

• Vervaardiger: Honeywell

• Modelnommer: 10201/2/1

• Tiypnommer: 11501

• Produktipe: Foutveilige Digitale Uitsetmodule

• Aantal Kanale: 8 Soliede-toestand bronuitsette

• Stelselverenigbaarheid: Honeywell FSC (Foutveilige Beheer)

• Uitsetspanning: 24 Vgk

• Maximum Stroom per Kanaal: 550 mA (Kortsluitingsbestand)

• Maximum Lampbelasting: 120 mA (ongeveer 2.9 W)

• Maximum Kapasitansie: 1 μF

• Spanningsval: < 2.0 Vgk by 500 mA

• Af-stand Lekstroom: < 0.1 mA

• Kraggrafiekverbruik (5 Vgk): 25 mA

• Kraggrafiekverbruik (24 Vgk Intern): 25 mA

• Kraggrafiekverbruik (24 Vgk Ekstern): 70 mA (Lui, sonder las)

• WDG Ingangstroom: 8 mA

• Meganiese Afmetings: 3U Hoogte (3 HE), 4 HP Breedte (4 TE)

• Afmetings (Metries): 20 cm x 15 cm x 3 cm

• Gewig: 0.15 kg

• Veiligheidsgoedkeurings: CE, TÜV, UL

• Sagwarevereiste: Weergawe ≥ 3.00
