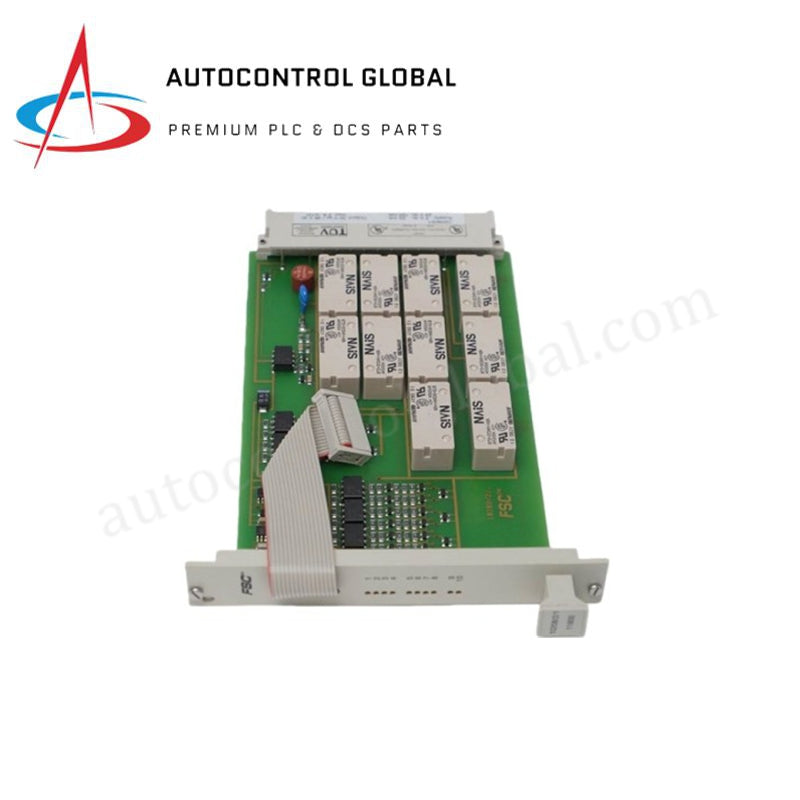

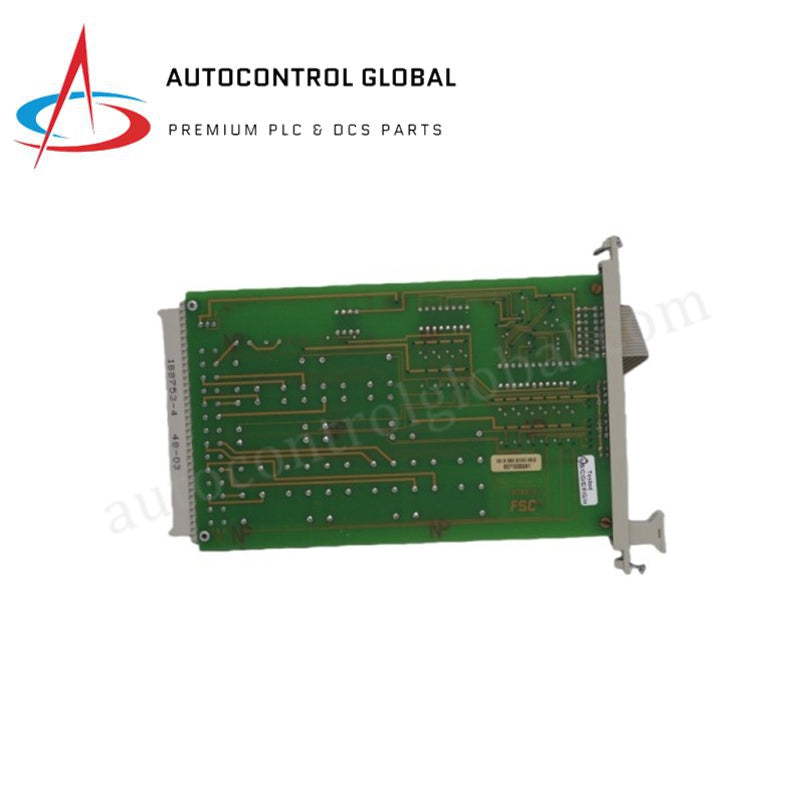

10208/2/1 Honeywell | Foutversekeringsbeheerder Relaiskaart

Honeywell 10208/2/1 Fout-Veilige Relais Uitsetmodule FSC Stelsel

Produk Oorsig

Die 10208/2/1 (10208/2/1) is ’n hoë-integriteit Relais Uitsetmodule ontwerp vir gebruik binne die Honeywell Fout-Veilige Beheerder (FSC) stelsel. Hierdie module bied galvaniese isolasie en stewige skakeling vir veiligheid-kritieke finale beheerelemente, soos noodafsluitkleppe (ESD), brandpompe en motorstartere. Anders as standaard digitale uitsette, gebruik die 10208/2/1 (10208/2/1) droë kontak relais om ’n fisiese breuk in die stroombaan te verseker tydens ’n veiligheidsvraag of stelselversuim, in ooreenstemming met streng SIL (Veiligheidsintegriteitsvlak) vereistes.

Alhoewel sommige ou dokumentasie soms na verskillende onderdele nommers verwys, dien die 10208/2/1 (10208/2/1) spesifiek die Honeywell FSC argitektuur en bied betroubare ontlaai-tot-afskakel funksionaliteit. Die ontwerp sluit oorvloedige interne stroombane en diagnostiese terugvoer in om die gesondheid van die relaisspoele te monitor, wat verseker dat die veiligheidsfunksie uitgevoer word selfs al faal ’n enkele komponent.

Gedetailleerde Tegniese Spesifikasies

Die 10208/2/1 (10208/2/1) is ontwerp vir hoë-beskikbaarheid veiligheidsaansoeke in harde nywerheidsomgewings.

• Vervaardiger: Honeywell

• Modelnommer: 10208/2/1

• Produksoort: Fout-Veilige Relais Uitsetmodule

• Stelselverenigbaarheid: Honeywell FSC (Fout-Veilige Beheerder)

• Uitsetsoort: Potensiaalvrye (Droë) Relaiskontakte

• Aantal Kanale: 8 Onafhanklike Relaiskanale

• Kontakgradering (Maksimum): 250 VAC / 30 VDC by 2.0 A (Weerstandsbelading)

• Minimum Lading: 10 mA by 5 VDC

• Isolasie: 2500 Vrms tussen logika en veldstroombane

• Interne Kragverbruik: 3.5 W (Alle relais geaktiveer)

• Reaksietyd: < 10 ms (Ontlaaiing)

• Statusaanwysers: Per kanaal LED vir relais toestand en module gesondheid

• Vormfaktor: Standaard FSC Rakmodule

• Bedryfstemperatuur: -20°C tot +70°C (-4°F tot +158°F)

• Afmetings: 135 x 186 x 119 mm (Rak standaard)

• Gewig: 1.2 kg (2.65 lbs)

• Sertifisering: TUV SIL 3 Gesertifiseer, CE, UL, CSA
