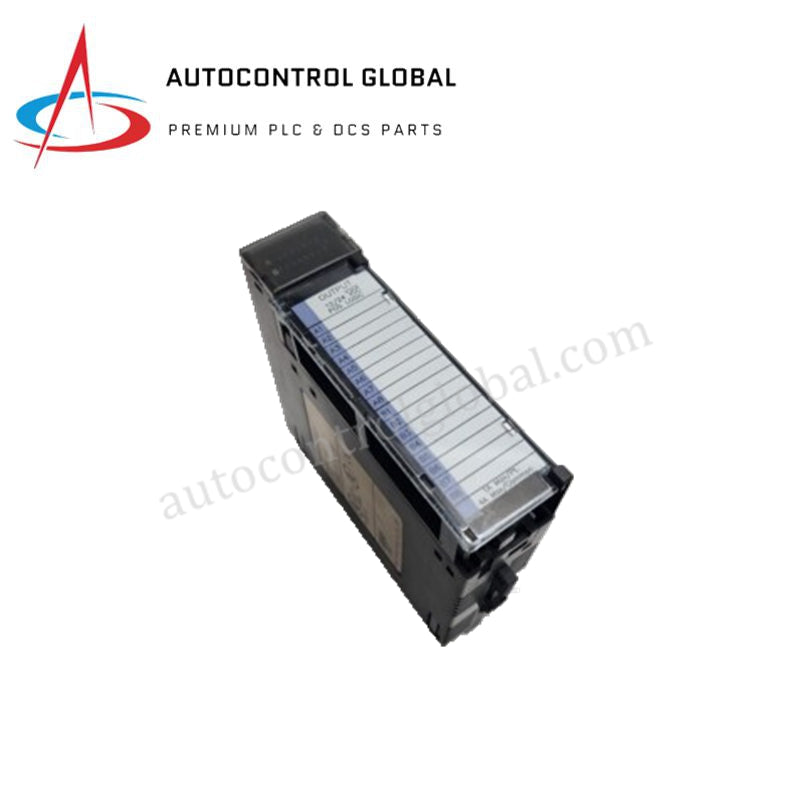

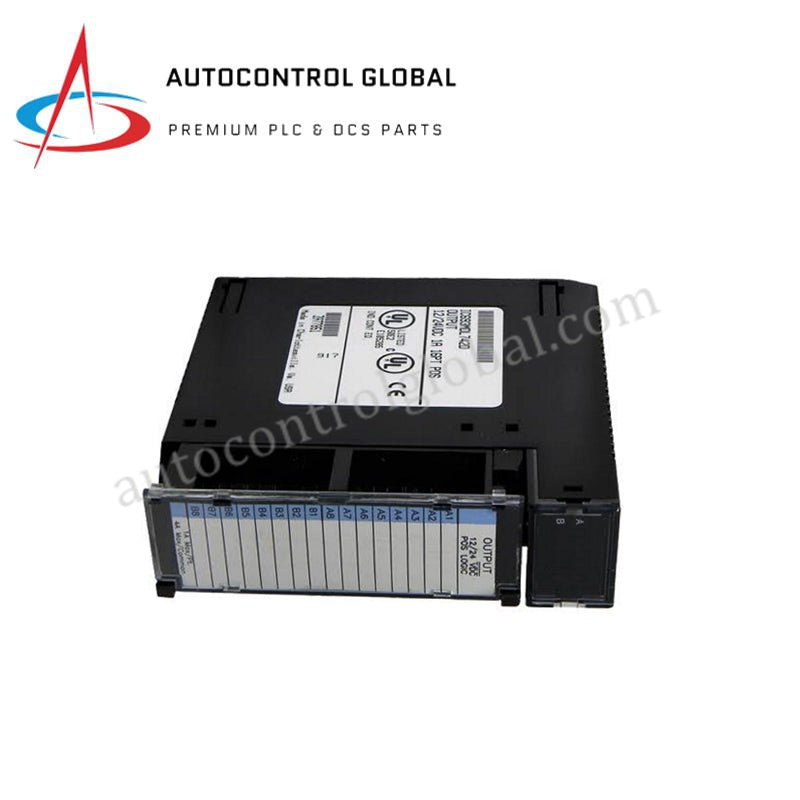

16-punt 12/24VGS-diskrete-uitsetmodule | GE IC693MDL742D
Manufacturer: GE Fanuc
-
Part Number: IC693MDL742D
Condition：New with Original Package
Product Type: Digitale uitsetmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693MDL742D Series 90-30 diskrete-uitsetmodule
Die GE Fanuc IC693MDL742D, ook gekatalogiseer as die IC693MDL742-diskrete-uitsetmodule, funksioneer as ’n toegewyde hardewarekomponent vir direkte fisiese uitvoering binne GE Fanuc Series 90-30-PLC-agtervlaknetwerke. Hierdie elektroniese skakelvlak met 16 kanale beheer 12/24 VGS-veldladings soos solenoïede, relais en aanwyserlampe, en lewer tot 1,0 A per punt oor twee geïsoleerde groepe.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693MDL742D |
| Handelsmerk | GE Fanuc |
| Oorsprong | VSA |
| Gewig | 1.50 lb (0.68 kg) |
| Afmetings | 6.0 duim x 6.0 duim x 2.0 duim (15.2 cm x 15.2 cm x 5.1 cm) |
| Bedryfstemperatuur | 0 tot 60 grade C |
| Storingstemperatuur | -40 tot 85 grade C |
| Kragverbruik | 130 mA maksimum vanaf 5 VGS-agtervlakbus |
| Uitsetspanningsbereik | 12/24 VGS (+20%, -15%) |
| Uitsetkanale | 16 punte (2 geïsoleerde groepe van 8 kanale) |
| Stroomaanslag | 1,0 A per punt; 4,0 A per groep by 50 grade C (3,0 A by 60 grade C) |
| Uitsetspanningsval | 1,2 VGS maksimum |
| Lekstroom in af-toestand | 1,0 mA maksimum |
| Reaksietyd | 2 ms maksimum AAN / 2 ms maksimum AF |
| Isolasie | 1500 VWS veld-tot-logika; 500 VWS kanaalgroep-tot-kanaalgroep |
| Relatiewe humiditeit | 5% tot 95% nie-kondenseerend |
Handelsmerkspesifieke hardeware-argitektuur
Die kommunikasiespoed van die agtervlakbus deur die Series 90-30-rak maak deterministiese logikaskandering moontlik om vinnige toestandopdaterings op al 16 uitsetkanale binne die 2 ms-reaksievenster uit te voer. Isolasiestrukture met twee groepe skei kragverspreidingsbusse en voorkom dat veldkant-oorgangspieke tussen kanaalbanke kruis-koppel. Interne optokoppelaargrense handhaaf 1500 VWS-sein-isolasie om mikroverwerkers op die agtervlakbus teen induktiewe terugslagenergie te beskerm.
Gereelde vrae
V: Ondersteun die IC693MDL742D-module die verwydering of insit van ’n module terwyl die PLC-rak aangeskakel is?
A: Nee, tegnici moet stelselkrag van die Series 90-30-agtervlak verwyder voordat die IC693MDL742D-module vervang word, om ontwrigting van agtervlakbuslogika en kontakboë te voorkom.
V: Hoe verander die bedryfsomgewingstemperatuur die uitsetstroomkapasiteit per kanaalgroep?
A: Die termiese dissipasieprofiel beperk die maksimum groepstroom tot 4,0 A by temperature tot 50 grade C; bedryf bo hierdie drempel vereis dat die totale groepuitsetstroom tot 3,0 A by 60 grade C verlaag word.
Riglyne vir veldinstallasie
Om die IC693MDL742D te monteer, moet die moduleonderstel in ’n enkele gleuf op ’n Series 90-30-basisplaat ingesit word totdat die onderste houhefboom in die basisrak-oortjie sluit. Maak seker dat eksterne 12/24 VGS-veldkragbronne met die korrekte polariteit aan die aangewese groepklempenne gekoppel word.
Lei veldbedrading deur toegewyde draadkanale en skei uitsetseinlyne minstens 6 duim van hoëspanning-WSS-kraglyne om EMI-koppeling te beperk. Koppel eksterne onderdrukkingsdiodes oor induktiewe veldladings, soos GS-solenoïedspoele, om die lewensduur van uitsettransistors te verleng en spanningspieke te beperk. Verifieer dat die totale deurlopende stroom oor elke groep van 8 uitsette nie die termiese aanslaggrense oorskry nie.
