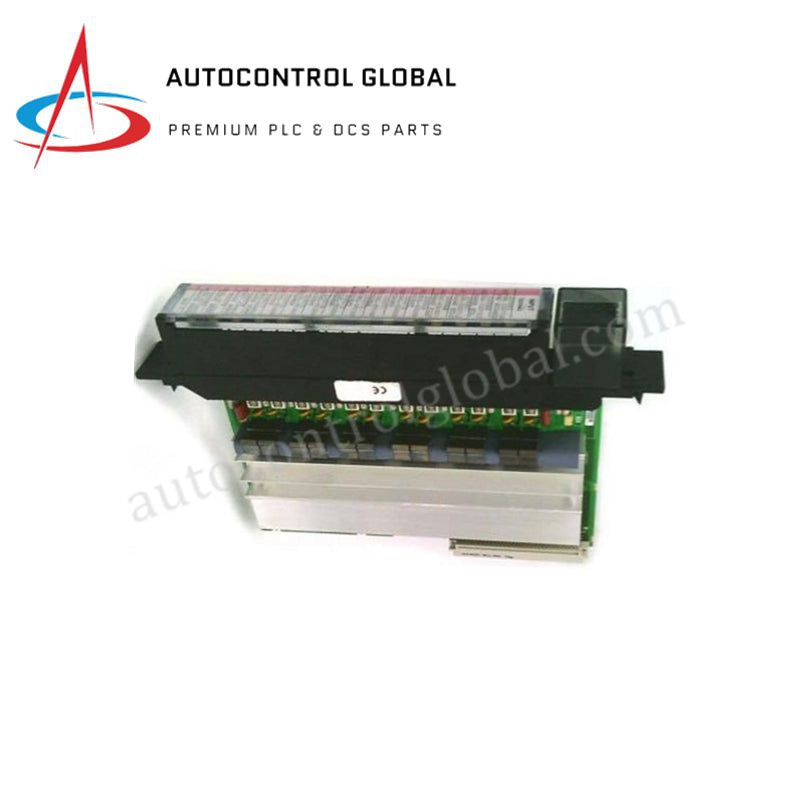

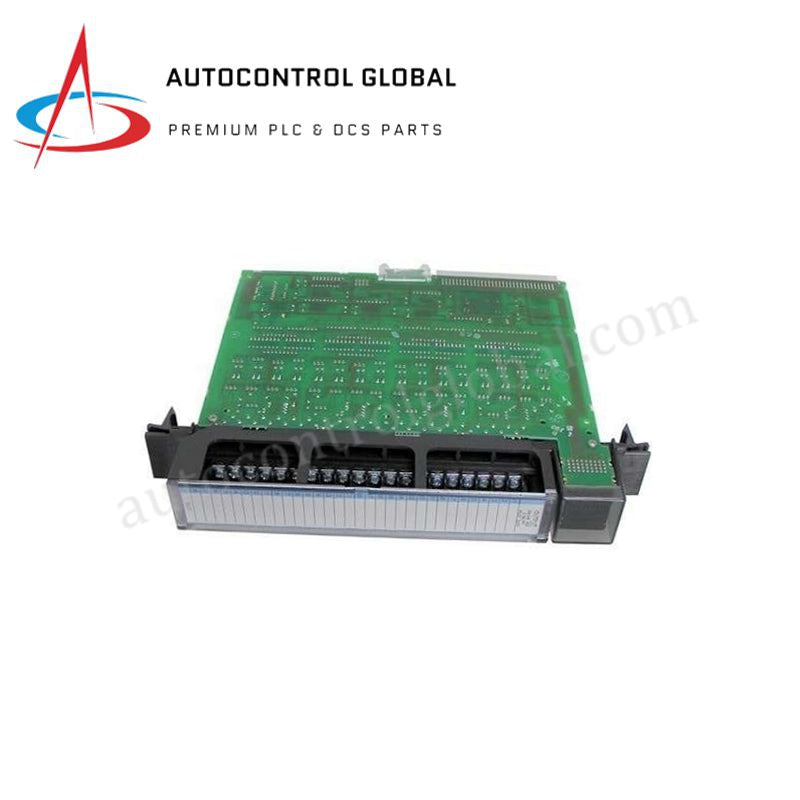

16-Punt Geïsoleerde AC Invoer Module | IC697MDL241 | GE

Produkbeskrywing

Die IC697MDL241 is ’n 16-punt diskrete insetmodule wat ontwerp is vir die GE Fanuc Series 90-70 PLC-stelsel. Hierdie industriële graadmodule verskaf die nodige koppelvlak tussen hoëspanning veldtoestelle en die PLC-logika-verwerker. Dit is spesifiek ontwerp om 240 VAC seine van meganiese skakelaars, drukknoppies en industriële nabyheidssensors te herken, en omskep hierdie veldinsette in logika-vlak data vir real-time prosesmonitering.

Om hoë betroubaarheid in elektries rumoerige omgewings te verseker, het die IC697MDL241 volledige kanaal-tot-kanaal isolasie. Hierdie hardeware-argitektuur voorkom dat transiente of foute op een insetlyn aangrensende kanale of die backplane-elektronika beïnvloed. Elke een van die 16 insette sluit ’n 20 ms hardewarefilter in om kontakbounse en elektromagnetiese interferensie (EMI) effektief te onderdruk. Die module is ook geoptimaliseer vir versoenbaarheid met 2-draad nabyheidsskakelaars, met ’n lae lekstroomdrempel om vals "AAN"-toestande te voorkom, wat dit ’n veelsydige keuse maak vir komplekse outomatiseringsvolgordes.

Tegniese Spesifikasies

• Modelnommer: IC697MDL241

• Vervaardiger: GE Fanuc (Emerson Automation)

• Reeksversoenbaarheid: Series 90-70 PLC

• Insettipe: Diskreet AC (Geïsoleer)

• Aantal Punte: 16 Geïsoleerde Kanale

• Nominale Insetspanning: 240 VAC (Ondersteun 120/240 VAC-reeks afhangende van konfigurasie)

• Insetspanning Reeks: 0 tot 264 VAC

• Isolasie: Kanaal-tot-kanaal en kanaal-tot-backplane

• Insetfiltertyd: 20 ms (Tipies)

• Insetstroom: 10 mA (Tipies by nominale spanning)

• Aan-toestand Spanning: 155 tot 264 VAC

• Af-toestand Spanning: 0 tot 40 VAC

• Nabyheidsskakelaarondersteuning: Geoptimaliseer vir lae-lek sensors

• Bedryfstemperatuur: -20 °C tot +60 °C

• Bergingstemperatuur: -40 °C tot +85 °C

• Fisiese Gewig: 1.25 lbs (0.57 kg)

• Voldoening: IEC 61326-1, industriële EMC-standaarde

Toepassing & Integrasiestrategie

Die IC697MDL241 word algemeen gebruik in grootskaalse kragopwekking en vervaardigingsfasiliteite waar 240V AC-beheersirkels standaard is. Dit neem ’n enkele slot in enige Series 90-70 PLC-rak in en koppel direk met die SVE via die VME-gebaseerde backplane. Aangesien hierdie module deur die vervaardiger gestaak is, bly dit ’n kritieke reserveonderdeel vir die instandhouding van erfenis-turbinehulpstelsels en swaar masjienbeheerstelsels.

Gereelde Vrae

Kan die IC697MDL241 met 120 VAC seine gebruik word? Ja, alhoewel dit nominaal vir 240 VAC is, kan die IC697MDL241 120 VAC seine opspoor; ingenieurs moet egter verifieer dat die spesifieke veldtoestel se "AAN"-spanning voldoen aan die module se 155 VAC-drempel vir 240V-instellings, of kyk na spesifieke bedradingkonfigurasies wat die 120V-reeks akkommodeer.

Het hierdie module ’n aparte terminaalblok nodig? Die IC697MDL241 gebruik gewoonlik ’n verwyderbare terminaalborde (soos die IC697TBY-reeks) wat toelaat dat veldbedrading ontkoppel kan word sonder om die individuele drade van die terminaal te verwyder, wat modulevervanging vereenvoudig.
