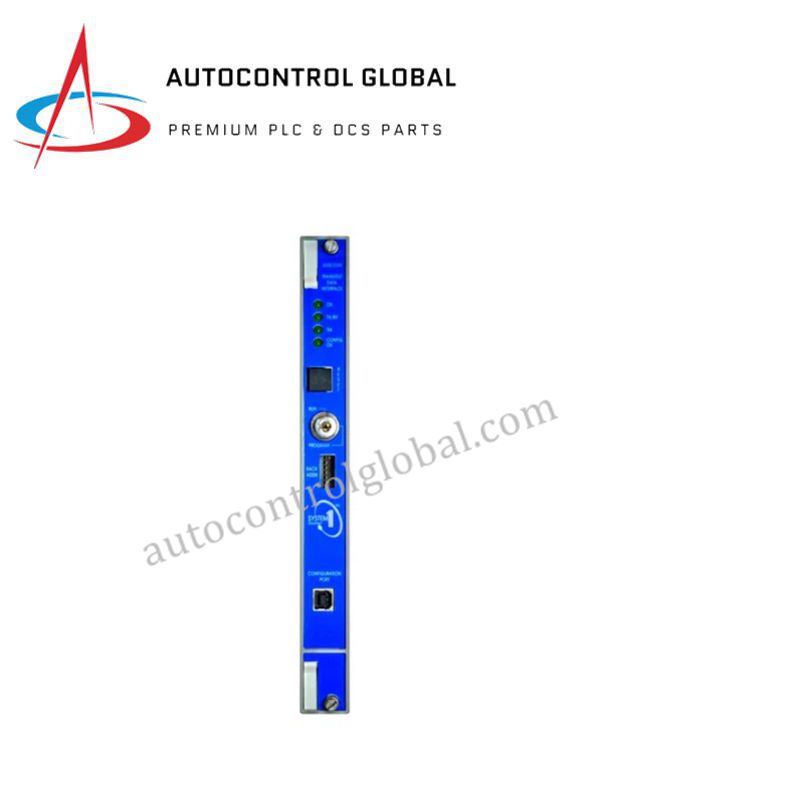

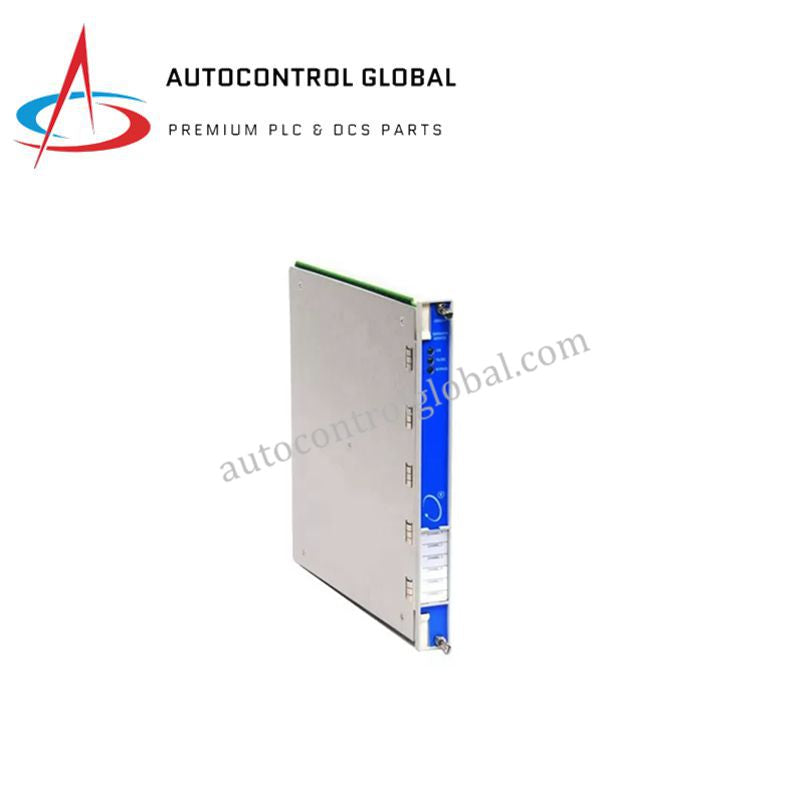

161264-01 | 3500/94 | Bently Nevada 3500 Reeks Gateway

Produkbeskrywing

Die 3500/94 (Onderdelenaam: 161264-01) is ’n gespesialiseerde Kommunikasiepoort en VGA-skermkoppelvlak ontwerp vir die Bently Nevada 3500 Masjineriebeskermingsisteem. Die primêre funksie daarvan is om die hoëspoeddata binne die 3500-rak te skakel na eksterne beheerstelsels en visualiseringsplatforms. Deur die Modbus RTU-protokol oor ’n robuuste RS-485 seriële skakel te implementeer, laat die 3500/94 (161264-01) Verspreide Beheerstelsels (DCS), PLC’s en SCADA-platforms toe om kritieke vibrasie-, posisie- en spoeddata in reële tyd te peil.

Benewens sy poortfunksies, is die 3500/94 (Model: 3500/94) uniek ontwerp om ’n plaaslike VGA-skerm aan te dryf. Dit stel aanlegpersoneel in staat om rakdata direk by die masjinerieterrein te sien sonder om ’n aparte werkstasie nodig te hê. Die module beslaan ’n enkele slot in die 3500-rak en word van krag voorsien via die agterpaneel, wat ’n kompakte voetspoor verseker. Met konfigureerbare baudspoed en dataformate bied die 3500/94 (161264-01) die buigsaamheid wat nodig is om in verskeie industriële kommunikasie-argitekture te integreer terwyl dit die hoë betroubaarheid vir masjineriebeskerming handhaaf.

Gedetailleerde Tegniese Spesifikasies

Die 3500/94 (161264-01) word gedefinieer deur die volgende industriële parameters:

• Vervaardiger: Bently Nevada (Baker Hughes)

• Modelnommer: 3500/94 (3500/94)

• Onderdelenaam: 161264-01 (161264-01)

• Moduletipe: Kommunikasiepoort / VGA-skermmodule

• Protokolondersteuning: Modbus RTU (Serieel)

• Fisiese koppelvlak: RS-485 (Poort) / VGA (Skerm)

• Baudspoed: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

• Dataformaat: Konfigureerbare Pariteit (Ewe, Onewe, Geen) en Stopbisse

• Opdateringspoed: Gewoonlik 100 ms tot 500 ms (Hang af van Modbus-peiling)

• Kragverbruik: Tipies 5.0 Watt

• Bedryfstemperatuur: 0°C tot +65°C

• Afmetings: 24.1 mm x 241.3 mm x 103.1 mm (Standaard 3500-slot)

• Gewig: 0.38 kg

• Land van Oorsprong: VSA
