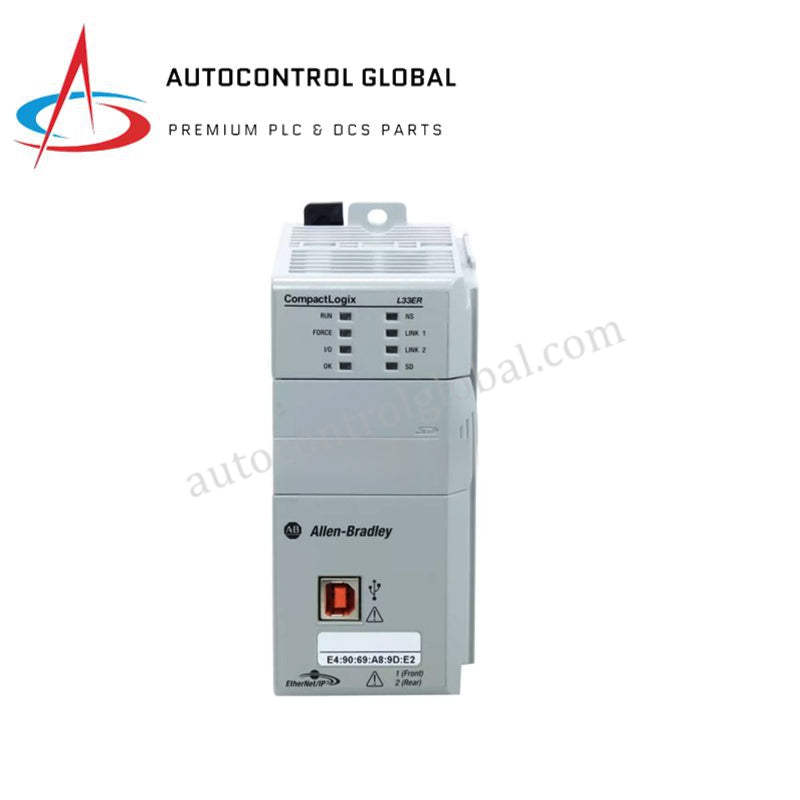

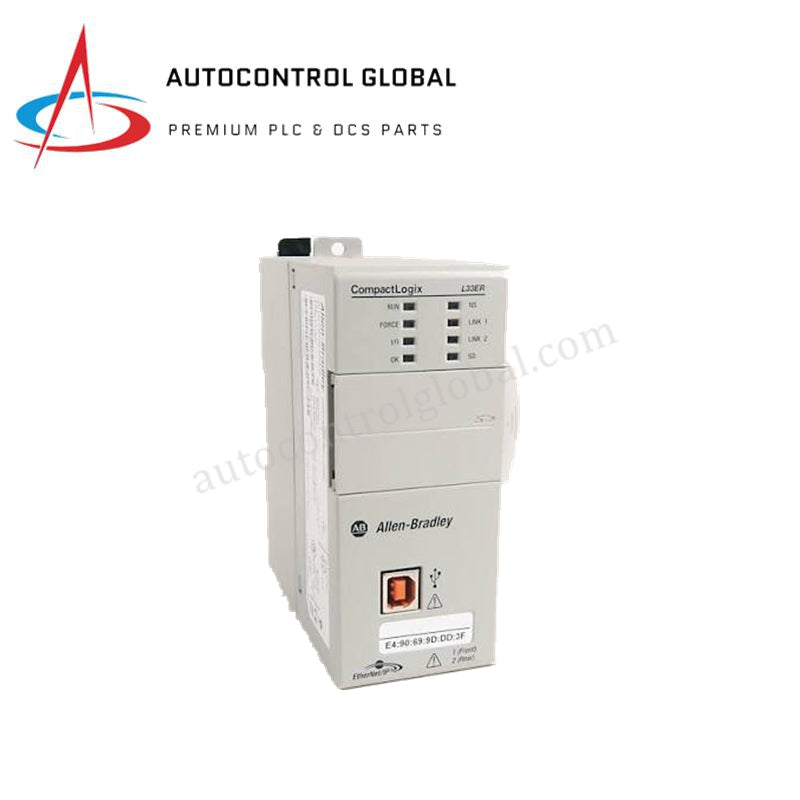

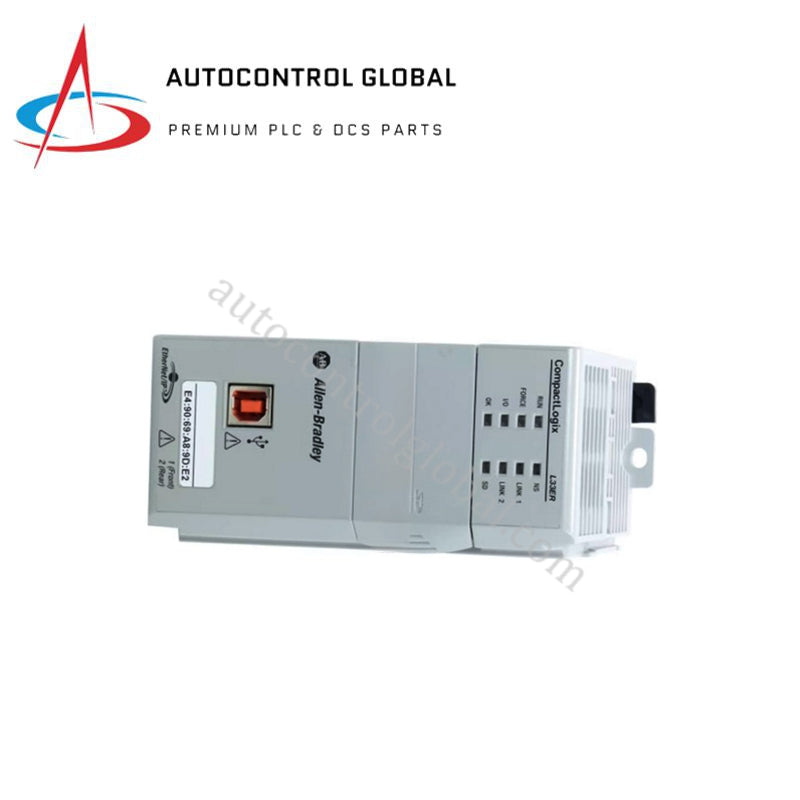

1769-L33ER Allen-Bradley CompactLogix 5370 CPU-verwerkers
Manufacturer: Allen Bradley
-
Part Number: 1769-L33ER/A
Condition：New with Original Package
Product Type: Analoog Invoermodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-L33ER CompactLogix 5370 L3 Beheerder
Die Allen-Bradley 1769-L33ER, ook gekatalogiseer as die 1769-L33ER CompactLogix 5370 L3 Beheerder, funksioneer as ’n toegewyde hardeware-komponent vir masjien- en prosesbeheer binne EtherNet/IP deterministiese netwerke. Die module verwerk tot 32 gelyktydige take en ondersteun direkte fisiese koppelvlak met 16 plaaslike uitbreidingsmodules via die interne backplane-chassis. Dubbele ingebedde Ethernet-poorte hanteer realtydse kommunikasie deur Device Level Ring (DLR) topologieë te gebruik om afstands-I/O-lusse en verspreide instrumentasiedata te bestuur.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | 1769-L33ER / A |
| Handelsmerk | Allen-Bradley |
| Oorsprong | VSA |
| Gewig | 0.31 kg (0.68 lb) |
| Afmetings | 105 mm diepte (Versendingsgrootte: 8 x 8 x 5 duim) |
| Bedryfstemperatuur | 0 tot 60 °C |
| Kragverbruik | 560 mA @ 5 VDC backplane-stroomtrek |
| Module Tipe | CompactLogix 5370 L3 Beheerder |
| Gebruikersgeheue | 2 MB ingebed |
| Nie-vlugtige Stoorplek | 1 GB SD-kaart ingesluit (Uitbreibaar tot 2 GB) |
| Kommunikasiepoorte | 2 x Ethernet (DLR-vaardig), 1 x USB |
| Max EtherNet/IP Knope | 32 knope |
| Uitbreidingskapasiteit | Tot 16 plaaslike uitbreidingsmodules |
| Deurlopende Take | 32 take (100 programme per taak) |
| Kragafvoer | Ongeveer 4.5 W |
| Isolasiespanning | 30 V deurlopend, basiese isolasie |
| Skokverdraagsaamheid | 20 g (DIN-rail), 30 g (paneelmontering) |
| Vibrasieverdraagsaamheid | 5 g @ 10-500 Hz |
EtherNet/IP Deterministiese Netwerke en Firmware Flash Kompatibiliteit
Die hardeware-argitektuur gebruik die dubbele ingebedde Ethernet-poorte om deterministiese beheernetwerke te vestig, wat presiese oordragintervalle vir gekonnekteerde verspreide knope verseker. Stelselingenieurs handhaaf deterministiese siklusuitvoering deur die beheerder se verwerkingssnelheid te koördineer met streng I/O-digtheidskaalprofiele. Om kommunikasievertragings oor die backplane-bus uit te skakel, verifieer tegnici die firmware-flash-kompatibiliteit tussen die gasheerverwerker en die 16 plaaslike uitbreidingsmodules voor warm inbedryfstelling. Die interne stelsel-logika stuur datalusse direk, wat kommunikasie-knoopplekke wat algemeen is in nie-gesinchroniseerde veldbus-topologieë vermy.
Gereelde Vrae
V: Laat die 1769-L33ER beheerder toe dat die module warm-geskuif of verwyder word terwyl dit krag het?
A: Nee. Die backplane-ontwerp het nie warm-skuif vermoëns nie. Tegnici moet die 1769-PA2, 1769-PA4, of 1769-PB4 kragtoevoer heeltemal afskakel voordat enige module ingevoeg of verwyder word om komponente skade te voorkom.
V: Hoe reageer die hardeware wanneer ’n netwerkabel binne die primêre EtherNet/IP-lus breek?
A: Die ingebedde dubbele poorte aktiveer onmiddellik die Device Level Ring (DLR) protokol, wat die ringtopologie binne millisekondes in ’n lineêre argitektuur omskakel om ononderbroke beheerdataverwerking te handhaaf.
V: Watter stappe is nodig as die toepassingsdata die 2 MB gebruikersgeheue-limiet oorskry?
A: Die 2 MB kapasiteit is vasgestel vir die uitvoering van runtime-toepassingslogika. Terwyl die ingeslote 1 GB SD-kaart stoorplek bied vir nie-vlugtige resepdata, firmware-beelde en gebruikerslogboeke, vereis groter runtime-toepassings ’n opgradering na ’n hoër-kapasiteit ControlLogix of CompactLogix verwerker.
Veldinstallasie Riglyne
Monteer die beheerdermodule op ’n standaard simmetriese DIN-rail of beveilig dit direk aan die agterpaneel van die omhulsel met die aangewese paneelmonteringsgate. Verskaf ’n minimum vryruimte van 50 mm aan alle kante van die hardeware-assemblage om onbelemmerde termiese konveksiestrome te verseker. Gly aangrensende plaaslike I/O-modules langs die chassisbane totdat die tong-en-groef-kantslotte styf insluit, en druk dan die geïntegreerde bushefboom om die interne kommunikasie-roetes te koppel. Verbind alle Ethernet-kommunikasie-media met afskermde kategorie-kabels, en sluit die afskermings direk aan by die hoofomhulsel se aardegrondbusstaaf. Hou alle sein- en netwerkbedrading fisies geskei van hoëkrag-AC-lyne binne die draadkanale om induktiewe elektriese geraasinterferensie te voorkom.
