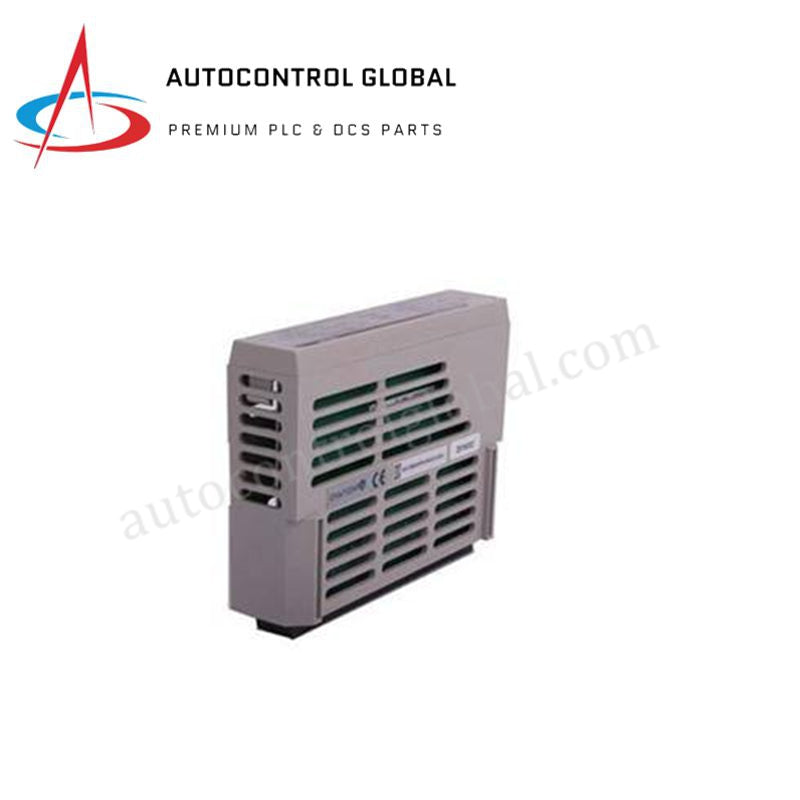

1C31197G01 Emerson Ovation Servo Klep Persoonlikheidsmodule
Manufacturer: Emerson
-
Part Number: 1C31197G01
Condition：New with Original Package
Product Type: Analoog Uitsetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson 1C31197G01 Ovation-reeks Klepposisiepersoonlikheidsmodule
Geconfigureer vir presiese servo-klep- en aktuatorbeheer in Ovation verspreide beheerstelsels, bied die Emerson 1C31197G01 (1C31197G01 Klepposisiepersoonlikheidsmodule) direkte fisiese/elektriese uitvoering.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | 1C31197G01 |
| Handelsmerk | Emerson |
| Oorsprong | VSA |
| Gewig | 2 kg (Versendingsgewig) |
| Afmetings | Standaard Ovation Persoonlikheidsmodule Vormfaktor |
| Bedryfstemperatuur | -20 °C tot +60 °C (-4 °F tot +140 °F) |
| Kragverbruik | Voed via standaard Ovation I/O agterpaneelverbinding |
| Moduletipe | Klepposisieerder / Servo-klep Persoonlikheidsmodule |
| Uitsetdoelwit | Direkte elektriese stroom vir elektro-hidrouliese servo-spoele |
| Beheerkoppelvlak | Analoog of digitale opdragseine van Ovation-verwerkers |
| Stelselkompatibiliteit | Ovation DCS weergawe 3.5 en later |
| Monteringstipe | Rak-gemonteer binne standaard Ovation I/O-kas |
| Vogreeks | 5% tot 95% RH (nie-kondenseer) |
| Sertifiserings | CE, UL, RoHS voldoen |
Kanaal-tot-Kanaal Isolasie en Lusintegriteit
Om stabiele uitvoering in hoogs dinamiese turbinebeheer- en goewerneur-lusse te verseker, implementeer hierdie module kanaal-tot-kanaal isolasie op die servo-bestuurskakels. Hierdie elektriese isolasie voorkom gemeenskaplike modus geraas en grondverskuiwings wat die fyn analoogterugvoer van Lineêre Veranderlike Differensiaaltransformers (LVDT) kan korrupteer of die servo-spoel-aktuatorpad kan binnedring. Deur streng elektriese isolasie te handhaaf, voorkom die module kruisspraak en behou dit hoëfrekwensie-lusintegriteit tydens vinnige oorgangsklep-korreksies.
Gereelde Vrae
V: Hoe koppel die 1C31197G01 aan elektro-hidrouliese servo-kleppe?
A: Die module dien as ’n persoonlikheidskoppelvlak wat inkomende digitale of analoog beheerverwerkeropdragte omskakel in ’n proporsionele bi-polêre stroomuitset wat nodig is om die elektromagnetiese wringkragmotorspoele van die servo-klep aan te dryf.
V: Watter diagnostiek is direk in die module hardeware ingebou?
A: Die module beskik oor geïntegreerde fisiese diagnostiek wat die gesondheid van die lus monitor, en opsporing doen van oop-kring of kortsluitings in die servo-spoel bedrading sowel as terugvoerfoute buite reeks van die posisioneringsensors.
V: Kan hierdie persoonlikheidsmodule warm-geskuif word tydens aktiewe stelselbedrywighede?
A: Nee. Alhoewel die module rak-gemonteer is, moet enige vervanging van ’n servo-klep persoonlikheidsmodule onder streng veiligheidsprosedures gedoen word met die geassosieerde hidrouliese stelsel in handmatige omseiling of geïsoleer, aangesien die verwydering van die module direkte stroom na die servo-spoele sal onderbreek.
Veldinstallasieriglyne
- Plaas die persoonlikheidsmodule in sy aangewese gleuf in die Ovation I/O-kas, en verseker dat die agterpaneelverbindings volledig ingesit en beveilig is voordat hidrouliese druk toegepas word.
- Sluit alle servo-spoel dryflyne en LVDT-posisie-terugvoerlings aan met hoë kwaliteit afskermde gedraaide-paar (STP) kabels om elektromagnetiese geraaskoppeling te voorkom.
- Grond alle kabelafskermings by ’n enkele, toegewyde instrumentgrondstaaf binne die marshalling-kas; moenie albei kante van die afskerming grond nie om grondlusse te voorkom.
- Voer ’n fisiese luskalisering en slagtoets uit om te verifieer dat die dryfstroomreeks ooreenstem met die meganiese perke van die aktuator-assemblage voordat diens begin word.
