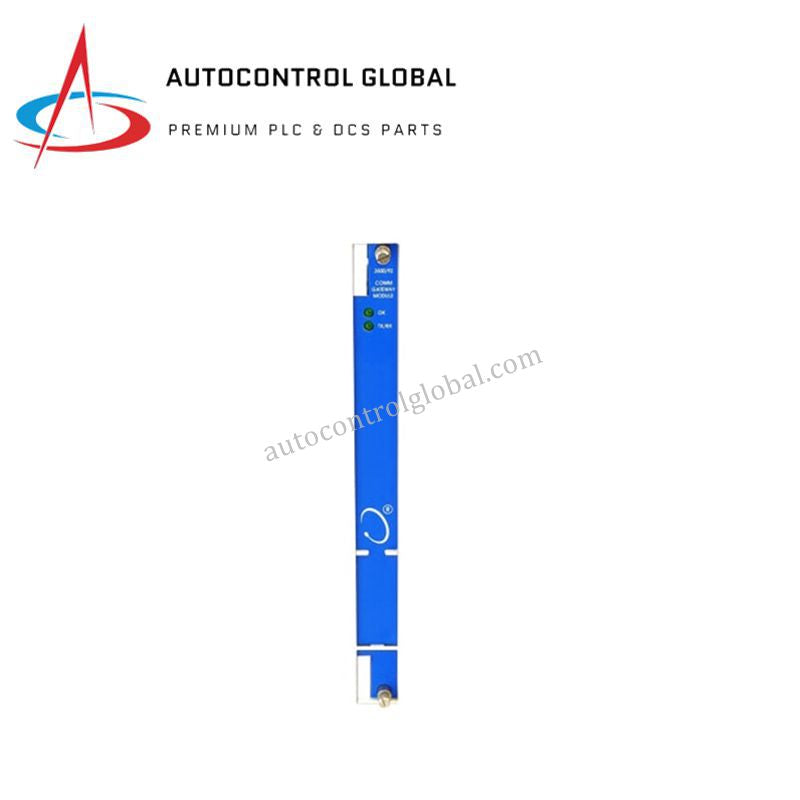

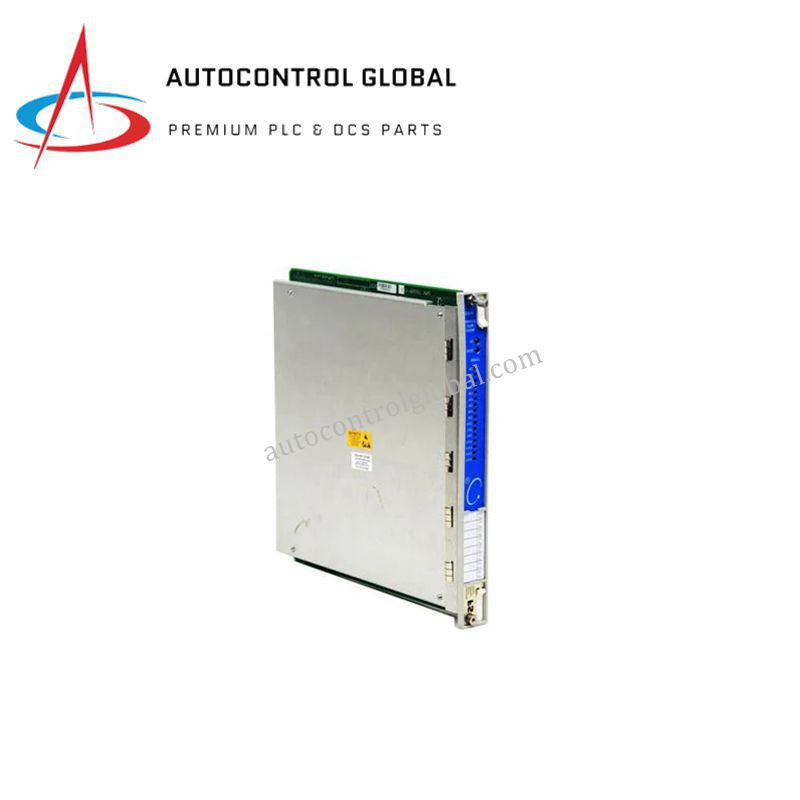

3500/45-01-00 | 3500/45 | Bently Nevada 2-kanaal Monitor

Produkbeskrywing

Die 3500/45 (Onderdeelnommer: 3500/45-01-00) is ’n hoëpresisie, twee-kanaal posisie-moniter wat ontwerp is vir die Bently Nevada 3500 Masjineriebeskermingsisteem. Hierdie module is spesifiek ontwerp om seine van nabyheidsprobes en LVDT’s (Lineêre Veranderlike Differensiële Transformator) te verwerk om deurlopende, aanlyn metings van asdrukposisie, differensiële uitsetting en kasuitsetting te verskaf. Deur hierdie kritieke parameters te monitor, voorkom die 3500/45 (3500/45-01-00) katastrofiese masjineriefout wat veroorsaak word deur rotor-tot-stator kontak of oormatige termiese groei.

Toegerus met gesofistikeerde diagnostiese logika, verseker die 3500/45 (Model: 3500/45) dat masjineriebeskermingsinstellings streng toegepas word. Dit vergelyk verwerkte insetseine met gebruikersprogrammeerbare alarminstellings en verskaf regstreekse relaisuitsette en 4–20 mA proporsionele seine vir DCS-integrasie. Hierdie modulekonfigurasie sluit die Posisie I/O Module met interne terminering in, spesifiek geoptimaliseer vir Proximitor-, RPT- en DC LVDT-insette. Die robuuste ontwerp verseker betroubare werking in veeleisende industriële omgewings en handhaaf seinintegriteit selfs onder hoë temperatuurtoestande.

Gedetailleerde Tegniese Spesifikasies

Die 3500/45-01-00 (3500/45) hardewareparameters word hieronder uiteengesit:

• Vervaardiger: Bently Nevada (Baker Hughes)

• Modelbenaming: 3500/45 (3500/45)

• Volledige Onderdeelnommer: 3500/45-01-00 (3500/45-01-00)

• I/O Opsie: 01 (Posisie I/O Module met Interne Terminering)

• Agentskapgoedkeuring: 00 (Geen/Nie Vereis nie)

• Moniteringskanale: 2 Onafhanklike Posisiekanale

• Ondersteunde Transduseerders: Proximitors (3300 XL), RPT, DC LVDT

• Seinverwerking: Asposisie, Radiale Posisie, Differensiële Uitsetting, Kasuitsetting

• Nauwkeurigheid: Binne ±0.33% van volle skaal reeks

• Analooguitsette: 4–20 mA DC proporsioneel per kanaal

• Bedryfstemperatuur: -30 °C tot +65 °C (-22 °F tot +150 °F)

• Bergingstemperatuur: -40 °C tot +85 °C (-40 °F tot +185 °F)

• Vogtigheid: 95% Nie-kondenseerbaar

• Rakruimte: 1 volle hoogte voorste gleuf

• Afmetings: 24.13 cm x 2.44 cm x 24.18 cm

• Netto gewig: 0.91 kg

• Versendingsgewig: 2 kg

• Land van Oorsprong: Gemaak in VSA (Oorsprongsertifikaat beskikbaar)
