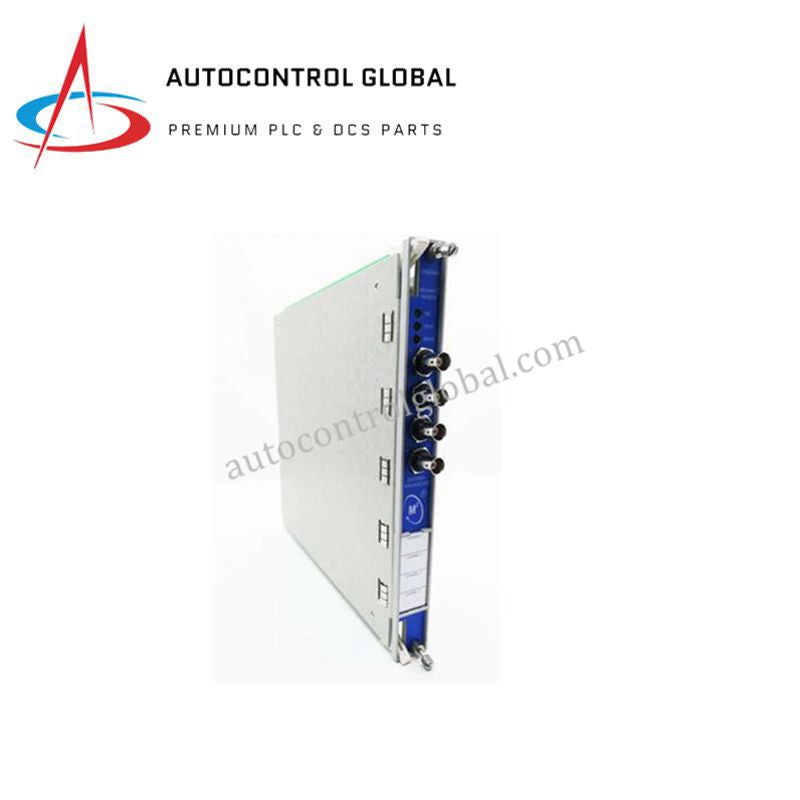

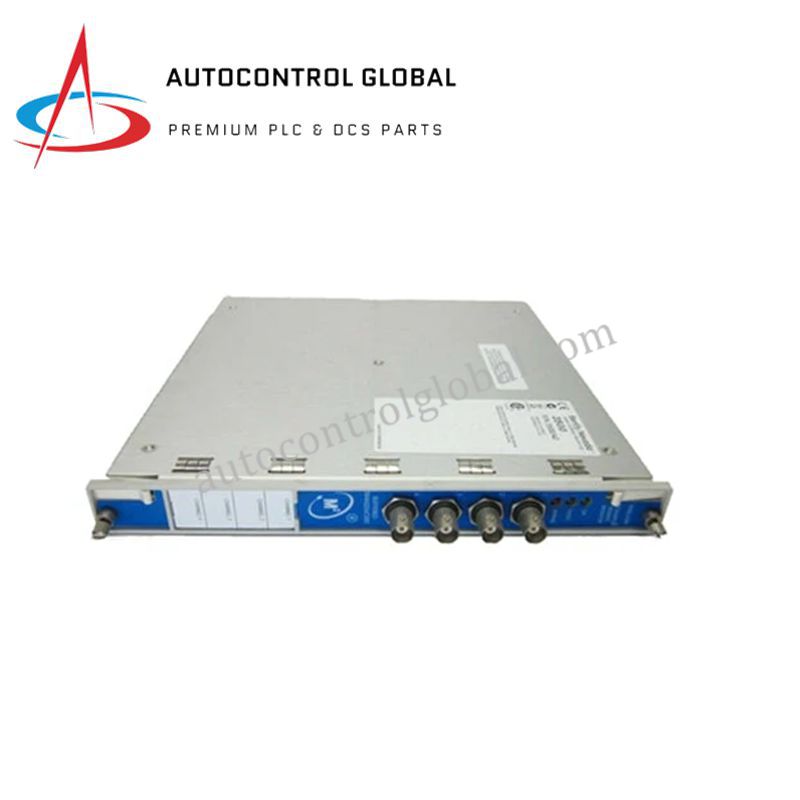

3500/94-06-00-00 Bently Nevada Modbus RTU Poortkoppelvlak

Produkbeskrywing

Die 3500/94 (3500/94-06-00-00) is ’n hoëprestasie kommunikasie- en visualiseringsmodule vir die Bently Nevada 3500 Masjineriebeskermingsisteem. Dit dien ’n dubbele doel: dit funksioneer as ’n Modbus RTU-poort om rakdata met eksterne beheerstelsels (DCS/PLC) te koppel en bied ’n toegewyde VGA-uitset vir plaaslike masjineriedata-visualisering. Die 3500/94 (Bestelopsie: 06-00-00) is noodsaaklik vir fasiliteite wat regstreekse, ter plaatse diagnostiek benodig sonder die behoefte aan ’n aparte werkstasie.

Deur die 3500/94 (3500/94-06-00-00) te gebruik, kan ingenieurs industriële graad skerms, soos die 15-duim Advantech resistiewe raakskerm, aandryf om staafgrafieke, gebeurtenislyste en huidige waardes direk by die kas te sien. Tegelykertyd verskaf die module ’n robuuste RS-485 seriële skakel om te verseker dat masjineriegesondheidsdata naatloos in die aanleg se algehele SCADA-argitektuur geïntegreer word. Hierdie module is ontwerp vir deurlopende werking in harde industriële omgewings, met geïntegreerde statusdiagnostiek en "OK"-aanwysers om die integriteit van die datatransmissiepad te verseker.

Gedetailleerde Tegniese Spesifikasies

Die 3500/94 (3500/94-06-00-00) stelsel word gekategoriseer volgens die volgende fisiese en elektriese parameters:

• Vervaardiger: Bently Nevada (Baker Hughes)

• Model-/Bestelkode: 3500/94-06-00-00

• Protokolondersteuning: Modbus RTU (via RS-485)

• Baudkoerse: Konfigureerbaar van 1200 tot 115200 baud

• Koppelvlakporte: VGA (Analoog Video), RS-232 (Raakskermbeheerderdata), Hoëspoed-netwerkpoort (Monitorsituasie)

• Skermuitset: Ondersteun 15" VGA industriële skerms (bv. FPM-8151H)

• Kragtoevoer: Word direk van die 3500-rak se agterpaneel getrek; Voorport verskaf 24 Vdc uit vir eksterne skerm

• Bedryfstemperatuur: -20°C tot +65°C (-4°F tot +149°F)

• Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F)

• Vogtigheid: 95% nie-kondenseerbaar

• VGA-module Afmetings: 241.3 mm x 24.4 mm x 241.8 mm

• I/O-module Afmetings: 241.3 mm x 24.4 mm x 99.1 mm

• Gewig: 0.73 kg (Monitormodule) / 0.34 kg (I/O-module)

• Voldoening: FCC Deel 15, EMC (EN 61000-6-2/4), CE, UL/CSA (Klas I Div 2), RoHS
