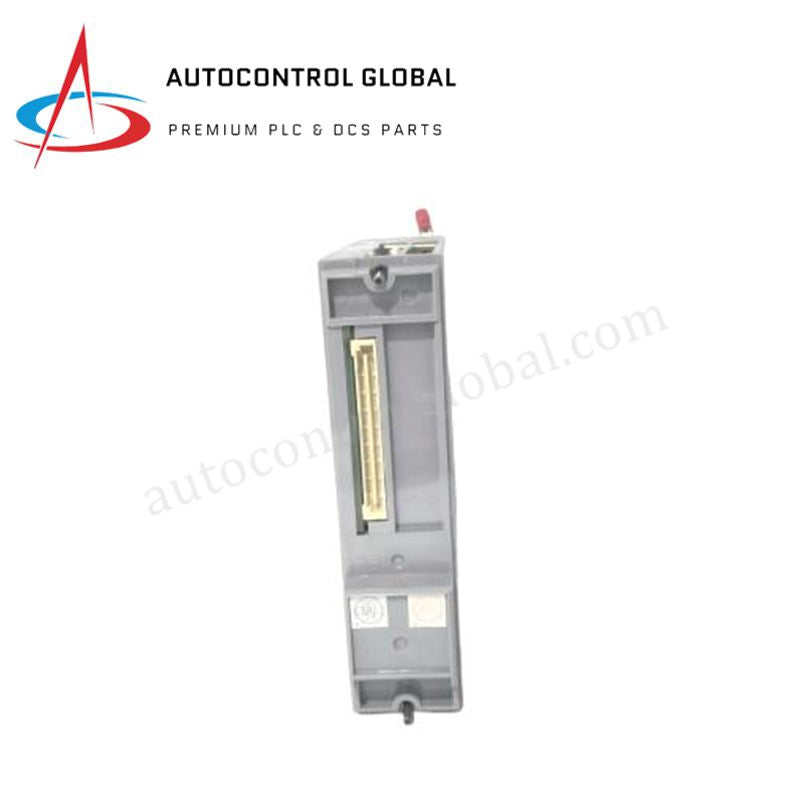

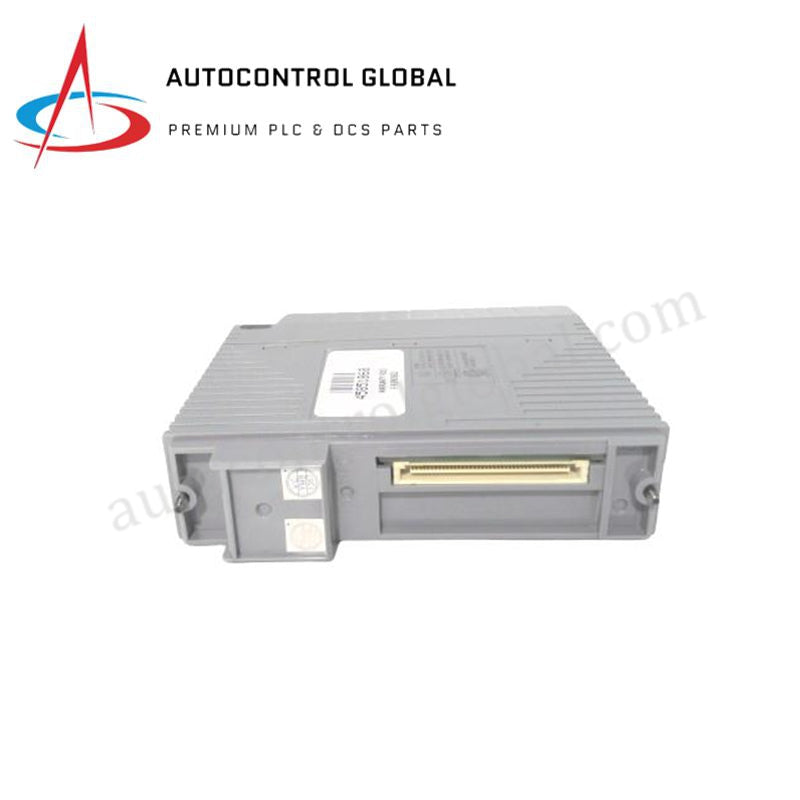

AAI143-H03 S1 Yokogawa CENTUM-analoog-invoermodule
Manufacturer: Yokogawa
-
Part Number: AAI143-H03 S1
Condition：New with Original Package
Product Type: Analoë insetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI143-H03 S1 Analoë-invoermodule
Die Yokogawa AAI143-H03 S1, ook gekatalogiseer as die AAI143-analoë-invoermodule, funksioneer as ’n toegewyde hardewarekomponent vir die verkryging van geïsoleerde stroomseine oor 16 kanale binne Yokogawa CENTUM CS 3000- en VP FIO-platforms.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | AAI143-H03 S1 |
| Handelsmerk | Yokogawa Electric Corporation |
| Oorsprong | Japan |
| Gewig | 0.3 kg |
| Afmetings | 32 mm x 133 mm x 152 mm |
| Bedryfstemperatuur | -20 tot 70 grade C |
| Kragverbruik | 230 mA by 5 VDC, 540 mA by 24 VDC |
| Invoerseinbereik | 4-20 mA DC (24 mA maksimum toelaatbaar) |
| Kanaalisolasie | 16 kanale, geïsoleer van die stelsel (1500 VAC weerstaanbaar vir 1 minuut) |
| Omsettingsakkuraatheid | +/-16 uA oor die bedryfsbereik |
| Databystwerkingsperiode | 10 ms |
| Konformele deklaag | Voldoen aan ISA-standaard G3 (-03-opsie) |
4-20 mA HART-lus- en kanaalisolasiekenmerke
Elke kanaal in die insetkring beskik oor toegewyde galvaniese isolasie om aardlusse uit te skakel en kruispraat van die onderdrukkingsnetwerk oor veldbedradingshooflyne met hoë digtheid te voorkom. Interne verbindingspenne maak kanaal-vir-kanaal-keuse moontlik tussen 2-draad-senderkraglusaandrywings (wat >=19.0 VDC by 20 mA lewer) en eksterne 4-draad-lusverbindings. Deurlaat-HART-kommunikasie word tweerigting oor die analoë stroomlusse gelê, wat digitale seinoordrag vanaf die toestel na die CENTUM-beheerder handhaaf sonder om die 10 ms-analoë datamonsteringsiklus te versteur.
Gereelde vrae
V: Hoe stel tegnici individuele kanale op die module tussen 2-draad- en 4-draad-veldsenders op?
A: Veldingenieurs stel hardewarepenkoppelings wat direk op die module se stroombaanbord geleë is vir elke kanaal voordat dit in die veldkoppelvlakeenheid geplaas word.
V: Watter kraguitsetperke geld wanneer veldsenders via 2-draad-luskonfigurasies voorsien word?
A: Die ingeboude senderkragtoevoer handhaaf >=19.0 VDC by ’n trekstroom van 20 mA en beperk die totale stroomuitset tot 25 mA onder kortsluitingslustoestande.
Riglyne vir veldinstallasie
Monteer die module direk in die aangewese gleuwe van die Yokogawa FIO-node-eenheid en verseker dat die sluitmeganismes in plek klik om kontinuïteit van die agtervlak se aarding te verseker. Tegnici moet seinkabelverbindings met behulp van drukklemaansluitblokke of toegewyde KS1/MIL-verbindingskabels verifieer voordat die rak aangeskakel word. Lei alle 4-20 mA-stroomlusbedrading weg van hoogspanning-wisselstroomkraglyne om elektromagnetiese koppeling te voorkom.
Hou veldbedradingskermterminasies by die toegewyde stelsel-aardingsstaaf. Verseker dat die kabinet se omgewingstoestande binne -20 tot 70 grade C bly en verifieer dat die ISA-standaard G3-konformele deklaag tydens installasie in korrosiewe atmosferiese omgewings vry van meganiese skrape bly.
