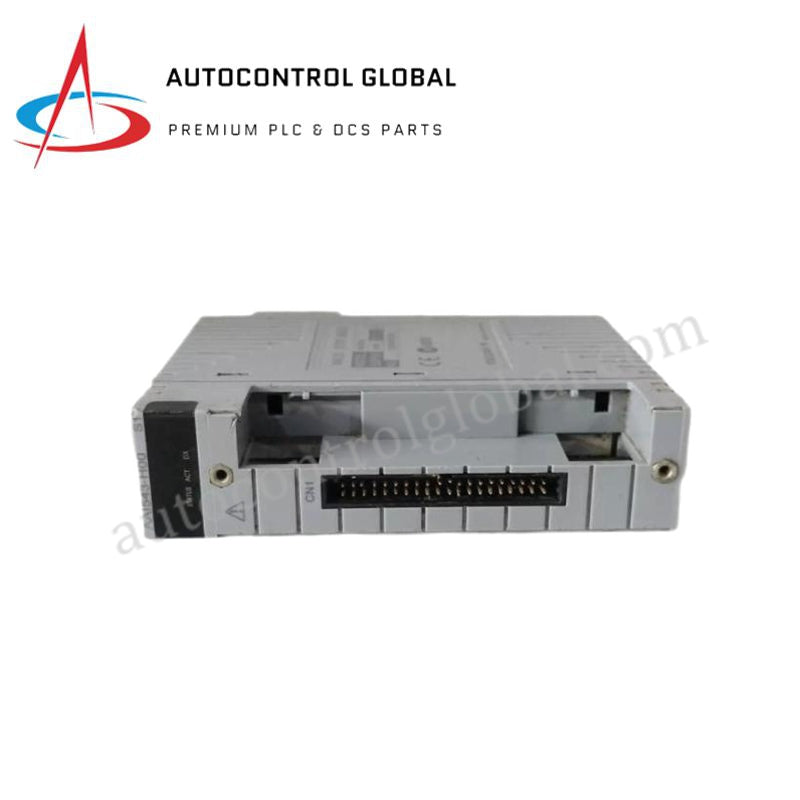

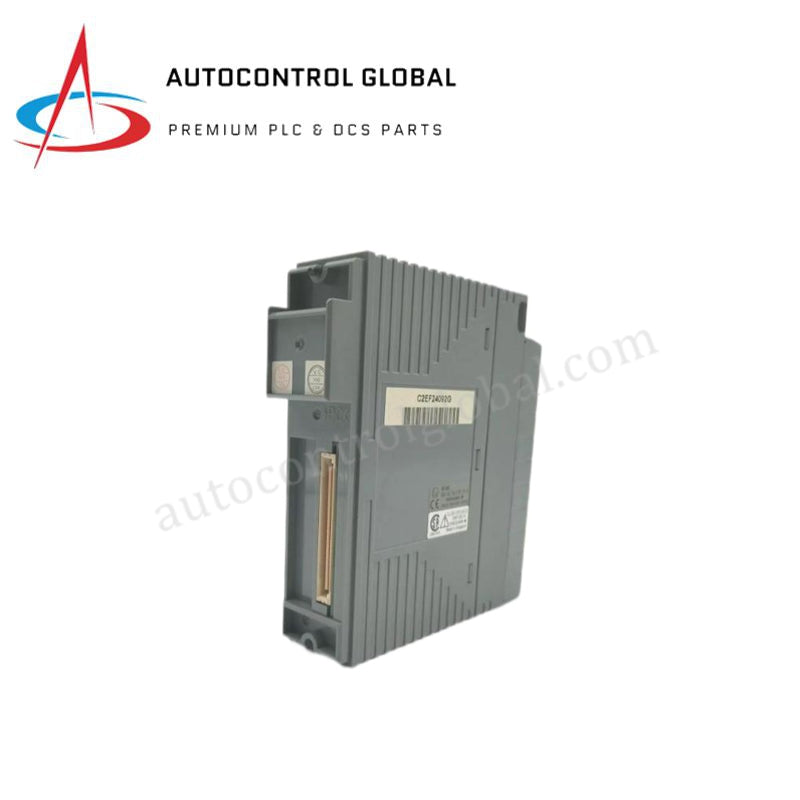

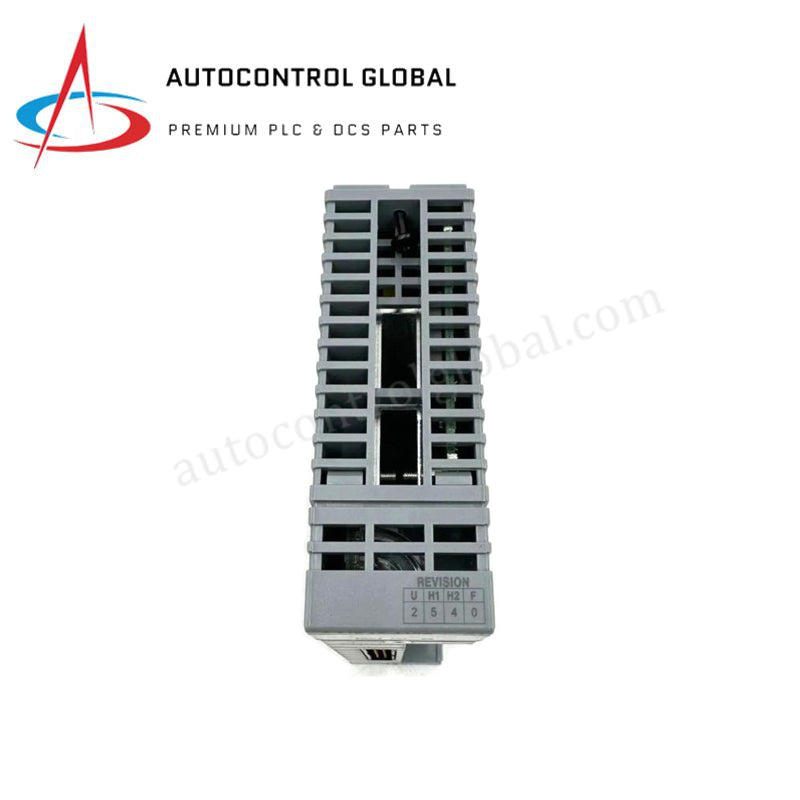

AAI543-H00 Yokogawa CENTUM VP-analooguitsetmodule
Manufacturer: Yokogawa
-
Part Number: AAI543-H00/A4S10
Condition：New with Original Package
Product Type: Analoog-uitsetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI543-H00-analooguitsetmodules
Die Yokogawa AAI543-H00, ook gekatalogiseer as die AAI543-geïsoleerde analooguitsetmodule, funksioneer as ’n toegewyde hardewarekomponent vir 4-20 mA GS-stroomlusbeheer binne Yokogawa CENTUM CS 3000- en CENTUM VP-beheerstelsels.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | AAI543-H00 (Basismodel: AAI543) |
| Handelsmerk | Yokogawa |
| Oorsprong | Japan |
| Gewig | 0.4 kg |
| Afmetings | 254 mm x 51 mm x 127 mm |
| Bedryfstemperatuur | 0 tot 55 grade C |
| Kr consumo | 230 mA by 5 VGS; 540 mA by 24 VGS |
| Uitsetkanale | 16 geïsoleerde stroomuitsetkanale |
| Uitsetsein | 4 tot 20 mA GS |
| Belastingsweerstand | 0 tot 750 ohm |
| Uitsetakkuraatheid | +/- 48 uA |
| Databywerkingsperiode | 10 ms |
| Temperatuurdrywing | +/- 16 uA per 10 grade C |
| Bespeuring van oop stroombaan | Minder as 0.65 mA |
| Galvaniese isolasie | 1500 V WS tussen uitsetseine en stelsel vir 1 minuut |
| Kabel- / koppelvlakopsies | Drukklamptelike aansluitklemblok (ATA4S-10), MIL-koppelaaradapter of KS1-kabel |
Prosesbeheer- en HART-lusprotokolintegrasie
Yokogawa CENTUM VP-prosesbeheerargitekture gebruik geïsoleerde digitale-oor-analoog-seinpaaie om multiveranderlike kommunikasie oor veldluskringe te handhaaf. Die module integreer ’n 4-20 mA HART-lusprotokolkoppelvlak wat oor al 16 geïsoleerde kanale gelê is, waardeur deurlopende HART-frekwensieverskuiwingsleutelings- (FSK-) digitale transmissie deur finale beheerelemente kan beweeg sonder om aktiewe analoogstelwaardeseine te versteur. Kanaal-tot-kanaal-isolasiestelsels, gekombineer met ’n 10 ms-dataverfrissingstempo, voorkom dat gemeenskaplike-modusspanningsgeraas met klepposisioneerders of veranderlike-spoedaandrywers inmeng.
Gereelde vrae
V: Hoe bespeur die module oopkringfoute in die veldlus?
A: Die ingeboude diagnostiese logika meet voortdurend die kontinuïteit van die stroomlus en merk ’n oopkringfouttoestand aan wanneer die lusstroom onder 0.65 mA daal.
V: Watter eksterne aansluitklemblokke kan met hierdie module gepaar word?
A: Die module verbind via toegewyde koppelvlakkabels of aansluitklemadapters, soos die ATA4S-10-drukklamptelike aansluitklemblok wat met geïntegreerde stuwingabsorpsiekringe toegerus is.
V: Word dubbelredundante installasie vir ononderbroke beheeruitset ondersteun?
A: Ja, twee AAI543-H00-modules kan op ’n dubbelredundante basisplaat geïnstalleer word om deurlopende, gladde oorskakeling van die 4-20 mA-uitsetseine te verskaf.
Riglyne vir veldinstallasie
Maak seker dat die stelsel se agtervlakkrag en eksterne 24 VGS-lusstroombronne volledig ontkoppel is voordat die module in die onderrak geplaas of daaruit verwyder word.
Verbind eksterne veldseinskerms by ’n enkele punt aan die DCS-stelselaardingsstaaf om sirkulerende aardstrome te voorkom wat geraas in die 4-20 mA-luslyne kan induseer.
Wanneer die ATA4S-10-drukklamptelike aansluitklemblok gebruik word, moet daar geverifieer word dat alle aansluitk wellingskroewe stewig vasgedraai is en dat die geïntegreerde stuwingabsorpsie-aardbande direkte fisiese kontak met die kaskompartement se aardingsreling maak.
