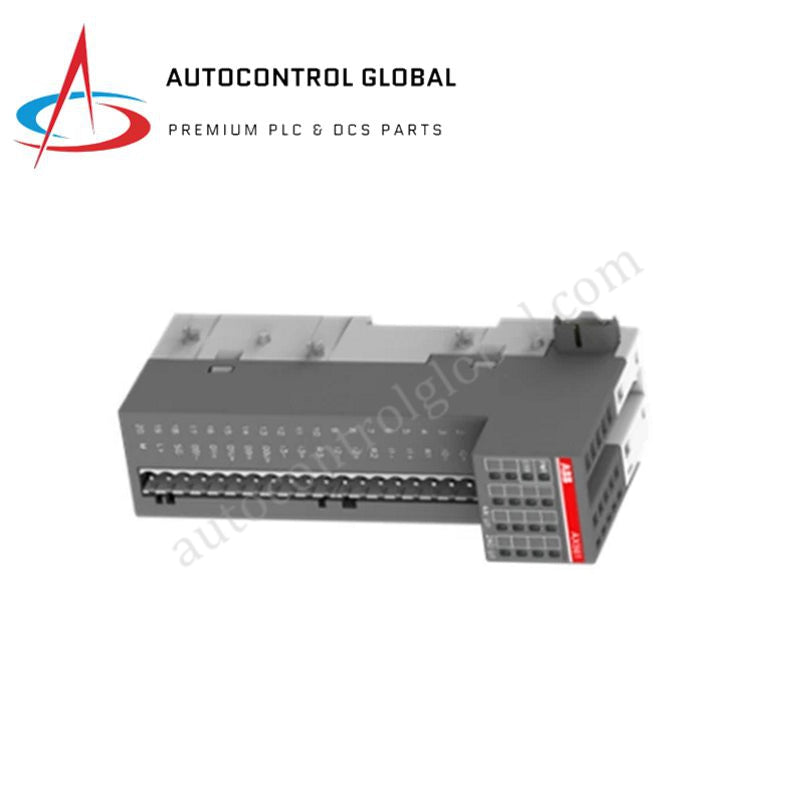

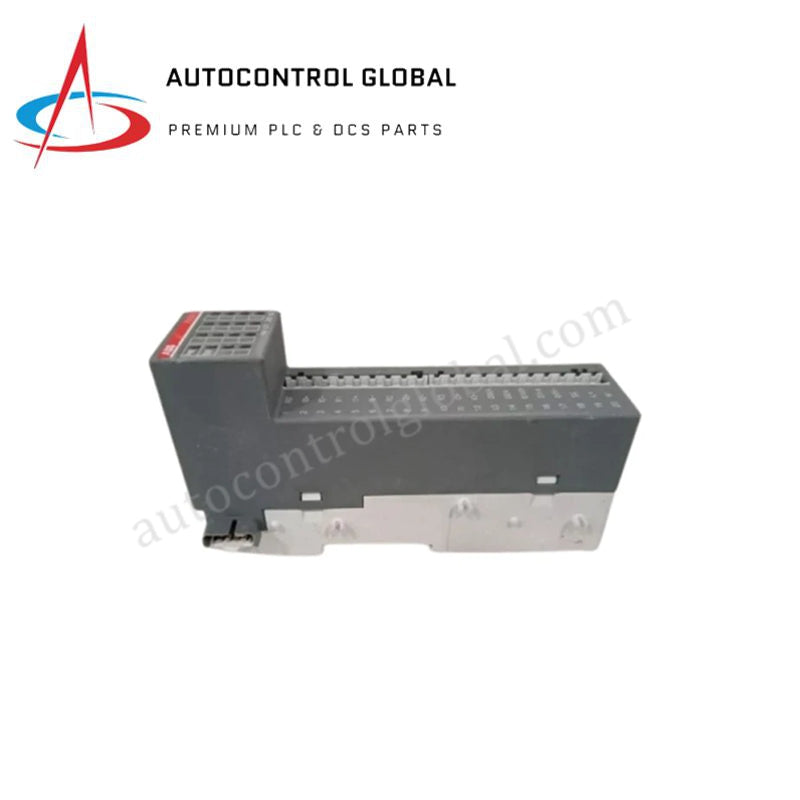

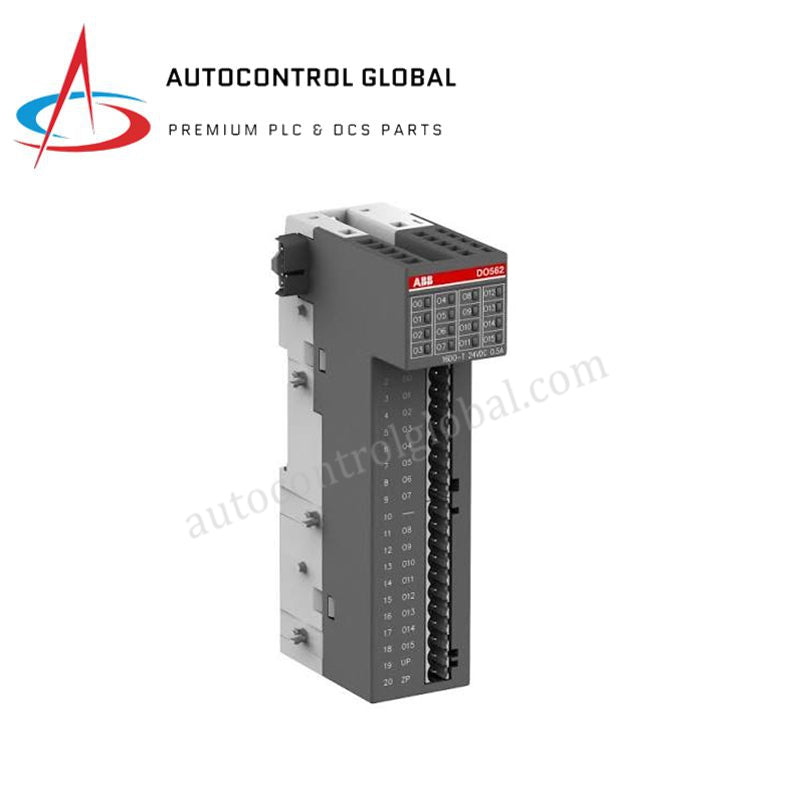

ABB DO562 1SAP230900R0000 S500-eCo Digitale Uitsetmodule
Manufacturer: ABB
-
Part Number: DO562 1SAP230900R0000
Condition：New with Original Package
Product Type: Digitale Uitsetmodules
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB DO562 S500-eCo Digitale Uitsetmodule
Die ABB DO562, ook gekatalogiseer as die DO562 Digitale Uitsetmodule, funksioneer as 'n toegewyde hardewarekomponent vir die skakeling van diskrete DC-laste binne AC500-eCo PLC-netwerke. Ontwerp om logiese interne opdragte in fisiese spanningsstatusveranderings om te skakel, dryf die samestelling veldaktuators, solenoïede en tussenliggende relais aan via 16 transistor-skakelingselemente wat in 'n verenigde elektriese groep gekonfigureer is.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | DO562 (Onderdelenaam: 1SAP230900R0000) |
| Handelsmerk | ABB |
| Oorsprong | China |
| Gewig | 0,16 kg netto (0,219 kg bruto) |
| Afmetings | 34 mm x 135 mm x 75 mm (B x H x D) |
| Bedryfstemperatuur | 0 tot +60 °C (horizontale montering), 0 tot +40 °C (vertikale montering) |
| Kraggbruik | 1,4 W maksimum kragverspreiding |
| Kanale | 16 digitale transistoruitsette |
| Uitsettipe | Transistor (DC-skakeling, 1-draad konfigurasie) |
| Uitsetspanning | 24 VDC gegradeer (bedryfsreeks: 20,4 tot 28,8 VDC) |
| Uitsetstroom | Maksimum 0,5 A per kanaal |
| Elektromagnetiese Isolasie | Galvaniese isolasie tussen uitsetgroep en logikakring |
| Kanaalgroepering | 1 groep van 16 kanale |
| Oorspanningsdrempel | Klem piekspannings tot 35 VDC vir 0,5 sekondes |
| Visuele Aanwysers | 1 geel LED per kanaal vir uitsettoestandverifikasie |
| Beskeringsgraad | IP20 |
Industriële Beheer- en Netwerkintegrasie Tegniese Eienskappe
Die module gebruik hoëdigtheid I/O-skaalverdeling om 16 skakelsirkels in 'n 34 mm slanke vormfaktor saam te druk, wat ruimtelike doeltreffendheid oor gedesentraliseerde outomatiserings-agterborde optimaliseer. Die interne logika kommunikeer direk met die gasheerbeheerder deur die S500-eCo busargitektuur, wat firmware-flits-kompatibiliteitsprofiele tydens die aanvanklike opstartvolgorde verifieer.
Wanneer geïntegreer in Profinet- of EtherNet/IP-deterministiese netwerke via 'n opwaartse buskoppelaar, voer die hardeware uitsetopdaterings uit gebaseer op vaste busiklusse, wat oordragvertraging uitskakel. Fisiese lasverspreiding berus op 'n enkele prosesvoorsieningsinvoerterminaal (UP) wat verwys na 'n gemeenskaplike nul-volt terminaal (ZP). Om die uitsetkringe teen oorstroomtoestande te beskerm, moet u 'n eksterne 3 A vinnig-werkende sekering in die kringslus monteer, wat die interne soliede-staat-komponente beskerm tydens direkte kortsluitingsgebeure voordat termiese agteruitgang plaasvind.
Gereelde Vrae
V: Besit die module interne kortsluitbeskerming vir individuele kanale?
A: Nee, die module vereis die installering van 'n eksterne 3 A vinnig-werkende sekering op die 24 VDC prosesvoorsieningslyn om die transistorreeks te beskerm. Individuele kanaalelektroniese sekering is nie in hierdie spesifieke S500-eCo hardeware-argitektuur ingebou nie.
V: Kan die DO562-uitsette parallel verbind word om die totale stroomdryfvermoë te verhoog?
A: Nee, die verdeling van transistoruitsette om 'n enkele hoë-stroomlas aan te dryf word nie ondersteun nie weens mikroskopiese skakelvertraging tussen kanale, wat onmiddellike oorstroomfout op die vinnigste reagerende transistor kan veroorsaak.
V: Wat is die impak van vertikale DIN-rel montering op die omgewingspesifikasies van hierdie module?
A: Vertikale montering beperk natuurlike konveksie lug sirkulasie oor die huisveseluite. Gevolglik moet jy die maksimum bedryfs-omgewingstemperatuurlimiet verlaag na +40 °C, van die standaard +60 °C horisontale gradering.
Veldinstallasie Riglyne
- DIN-Rel Monteerstabiliteit: Bevestig die module stewig op 'n standaard simmetriese TH35 DIN-rel. Maak die agterste sluitglyer heeltemal vas om weerstand teen meganiese vibrasie en skok te verseker.
- Afskerming en Aardingstandaarde: Lei alle DC-uitset seinvoerders weg van hoëspanning AC-kabels. Verseker dat die funksionele aardeverbinding van die AC500-eCo terminalblok direk aan die sentrale paneelaarde staaf verbind is met 'n lae-impedansie geleier.
- Bedradingskonfigurasies: Verbind veldlaste met 'n 1-draad konfigurasie, hardloop die positiewe geskakelde lyn vanaf die module-terminal en beëindig die terugkeer aan die gemeenskaplike ZP-verspreidingsblok.
- Termiese Bestuur: Handhaaf 'n minimum vrye ruimte van 50 mm bo en onder die modulehuis om te voorkom dat natuurlike konveksie-koelstrome belemmer word.
