ABB PM866A AC 800M CPU Verwerker Module Tegniese Datablad
Manufacturer: ABB
-
Part Number: PM866A 3BSE076359R1
Condition：New with Original Package
Product Type: CPU-verwerkers
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

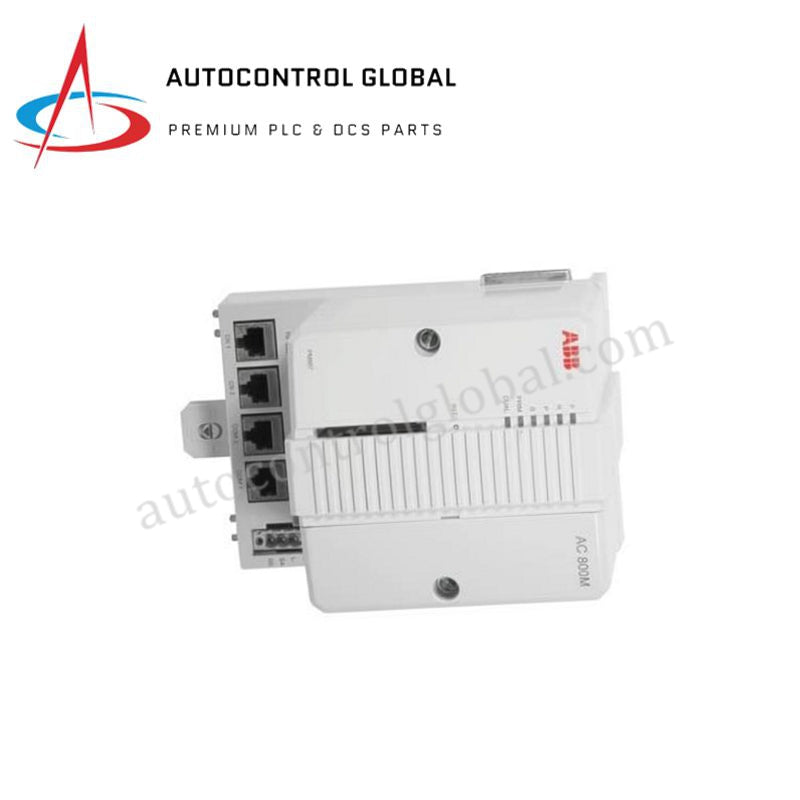

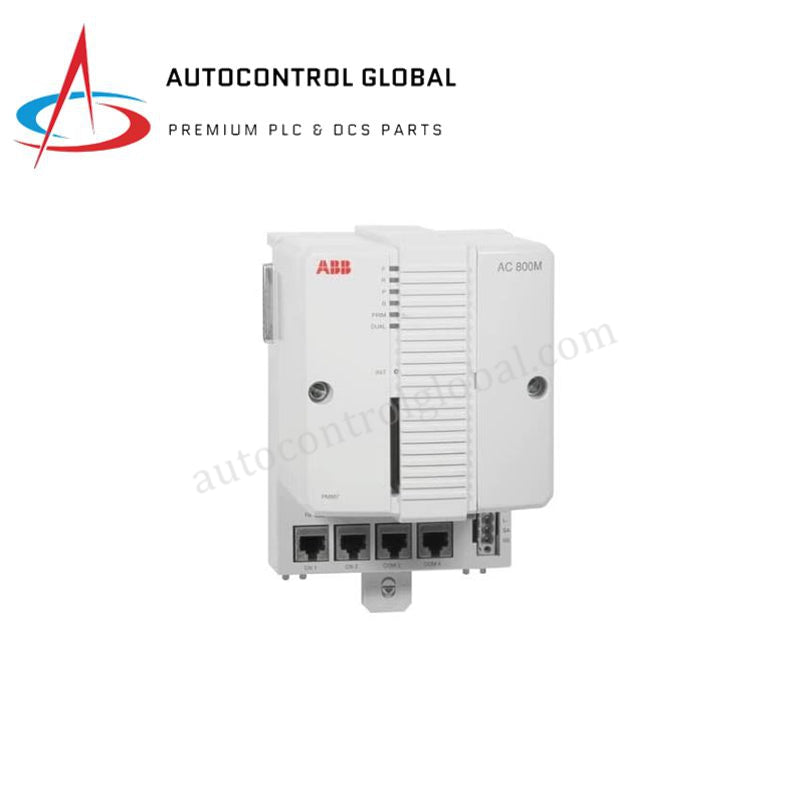

ABB PM866A CPU Verwerker Module
Die ABB PM866A, ook gekatalogiseer as die PM866A CPU Module, funksioneer as ’n toegewyde hardeware-komponent vir die uitvoering van komplekse beheertoepassings en logiese reekse binne System 800xA netwerkplatforms.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | PM866A (3BSE076359R1) |
| Handelsmerk | ABB |
| Oorsprong | Verwys na Naamplaat |
| Gewig | 0.6 - 0.8 kg |
| Afmetings | 155 x 125 x 85 mm |
| Bedryfstemperatuur | -20 °C tot +60 °C |
| Kragverbruik | 12 - 15 W |
| Kragtoevoer | 24 VDC (+/- 10%) |
| Geheue | 128 MB RAM, 128 MB Flash |
| Kommunikasie | 2x Ethernet, RS-232, PROFIBUS, Modbus TCP |
Industriële Beheer en Firmware Kompatibiliteit
Die PM866A module maak gebruik van ’n hoë-prestasie RISC-argitektuur om vinnige uitvoeringsiklusse te fasiliteer wat benodig word vir hoë-digtheid I/O-konfigurasies. Om stelselwye sinkronisasie te handhaaf, moet firmware flash-kompatibiliteit geverifieer word teenoor die bestaande AC 800M beheerkliënt. Die module voorsien twee Ethernet-poorte (CN1, CN2) vir beheernetwerkverkeer en twee seriële poorte (COM3, COM4), met COM4 wat galvaniese isolasie bied vir plaaslike konfigurasie-instrumentkoppeling. Deterministiese werking word afgedwing oor die CEX-Bus, en die module ondersteun redundansie vir die CPU, kommunikasie-koppelvlakke en S800 I/O-substelsels om prosesimpak tydens komponentfout te minimaliseer.
Gereelde Vrae
V: Vereis die PM866A ’n spesifieke basisplaat vir hardeware-identiteit?
A: Ja, die PM866A moet op ’n TP830 basisplaat gemonteer word. Die basisplaat dra ’n unieke Ethernet-adres etiket wat die CPU sy hardeware-identiteit op die netwerk verskaf.
V: Hoe word die INIT drukknoppie tydens opstart gebruik?
A: Die INIT drukknoppie word gebruik om die beheerder na ’n bekende toestand te herstel of om die huidige toepassingslading uit die RAM te verwyder. Dit moet gebruik word tydens inbedryfstelling of foutherstelprosedures volgens die tegniese dokumentasie.
Veldinstallasie Riglyne
- Montering: Gebruik die gly- en sluitmeganisme op die TP830 basisplaat vir DIN-rail bevestiging. Verseker dat die module heeltemal gesit is om behoorlike elektriese kontak met die CEX-Bus en ModuleBus agterpaneelverbindings te vestig.
- Adressering: Bevestig dat die Ethernet-adres etiket op die basisplaat ooreenstem met die netwerkkonfigurasie-instellings wat in die Control Builder sagteware geprogrammeer is.
- Aarding: Verifieer dat die kasrail aan ’n lae-impedansie aarde-bus gekoppel is. Afskermde gedraaide-paar kabels moet gebruik word vir alle Ethernet- en RS-232 verbindings om elektriese geraas te verminder.
- Onderhoud: Kontroleer periodiek die status van die CompactFlash-koppelvlak en verseker dat die geheue-rugsteunbattery vervang word volgens die gespesifiseerde onderhoudsintervalle om dataverlies tydens kragonderbrekings te voorkom.
