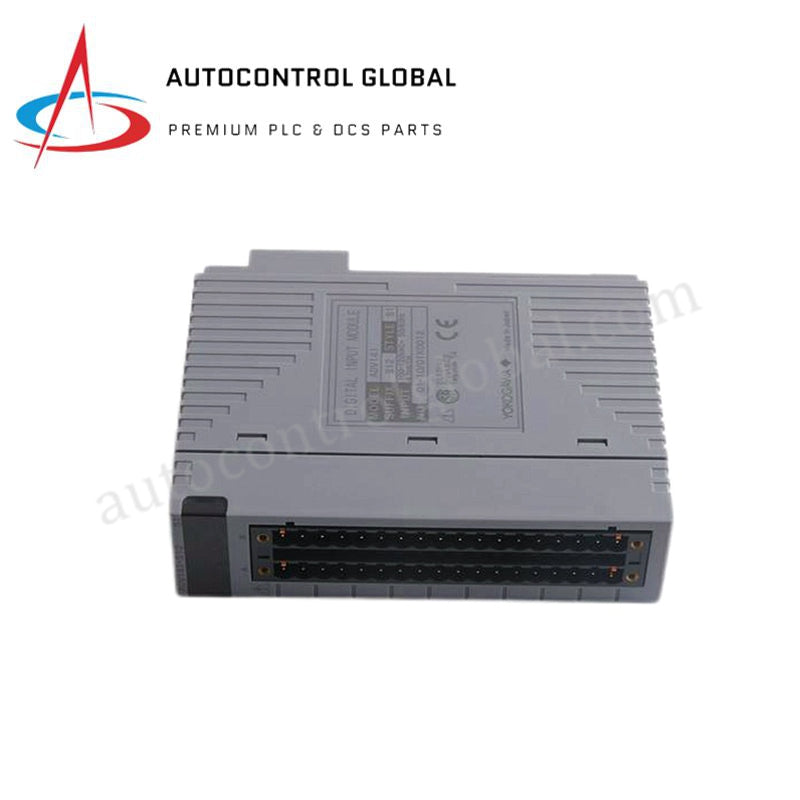

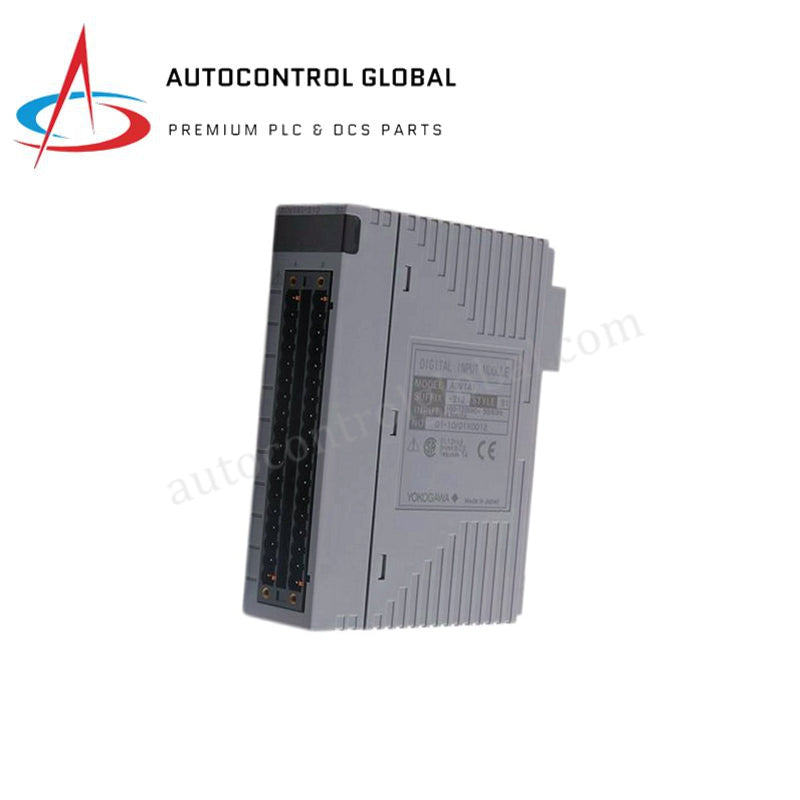

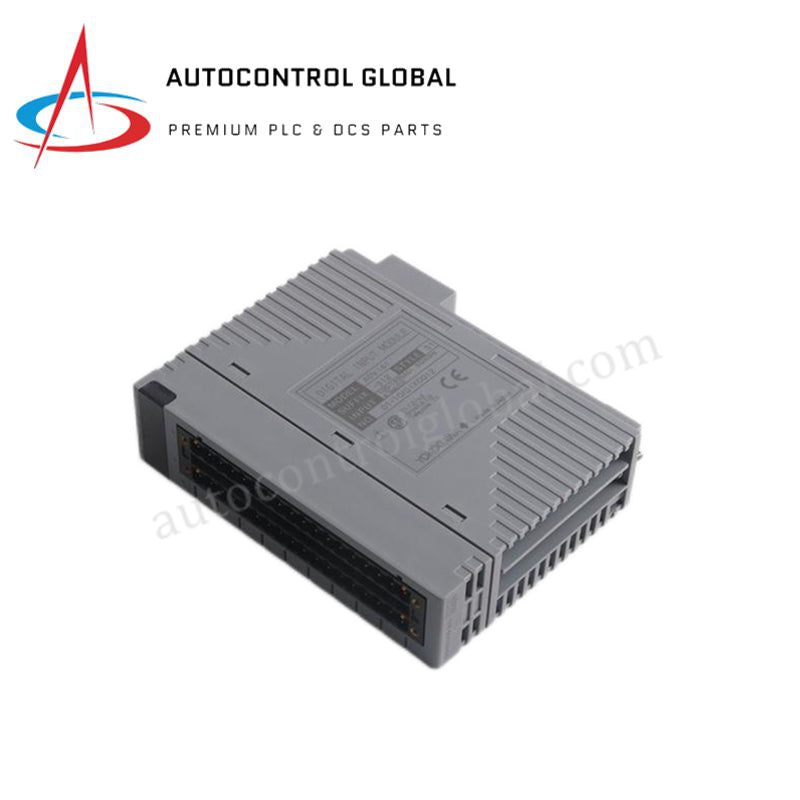

ADV141 Yokogawa CENTUM VP Digitale Insetmodule
Manufacturer: Yokogawa
-
Part Number: ADV141
Condition：New with Original Package
Product Type: Digitale Insetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADV141 digitale invoermodules
Die Yokogawa ADV141-P00, ook as die ADV141-digitale invoermodule gekatalogiseer, funksioneer as ’n toegewyde hardewarekomponent vir die verwerking van 100-120 V WS-status- en drukknoppieseine binne Yokogawa CENTUM CS- en CENTUM VP-beheerstelsels.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | ADV141 (Variant: ADV141-P00) |
| Handelsmerk | Yokogawa |
| Oorsprong | Japan |
| Gewig | 0.3 kg |
| Afmetings | 25 mm x 203 mm x 152 mm |
| Bedryfstemperatuur | 0 tot 55 deg C |
| Kragverbruik | 500 mA by 5 VGS |
| Invo kanale | 16 kanale |
| Gegradeerde invoerspanning | 100 tot 120 V WS, 50/60 Hz |
| Invoer-AAN-spanning | 80 tot 132 V WS (113 tot 187 V piek) |
| Invoer-AF-spanning | <= 20 V WS (<= 28 V piek) |
| Tipiese invoerstroom | 4.7 mA per kanaal by 120 V WS, 60 Hz |
| Kanaalisolasie | Gemeenskaplike negatiewe kant elke 8 kanale |
| Weerstandspanning | 2 kV WS vir 1 minuut (sein na stelsel); 1.35 kV WS tussen gemeenskaplike aansluitings |
| Invoerreaksietyd | <= 160 ms vir statusinvoer |
Prosesbeheer- en kanaal-tot-kanaalisolasie-argitektuur
Yokogawa CENTUM-verspreide beheerstelsels gebruik individuele isolasiegroepe oor veldinvoerstroombane om grondpotensiaallusse in hoëspanning-WS-seinpaaie uit te skakel. Die module rangskik sy 16 WS-invo kanale in geïsoleerde groepe van 8 kanale wat ’n gemeenskaplike negatiewe rail deel, met individuele optiese isolasiestelle wat die hoogspanningsveldbedrading van die 5 VGS-agtervlaklogika skei. Die seinverwerkingsnetwerk bied galvaniese weerstandsvermoë tot 2 kV WS vir 1 minuut tussen veldterminale en stelsellogika, wat voorkom dat veldkant-spanningsoorgange sentrale verwerkingseenhede beskadig.
Gereelde vrae
V: Watter onderlinge verbindingshardeware koppel veldseine aan die module?
A: Veldverbindings word óf deur direkte drukklemaansluitblokke óf via toegewyde AKB332-kabelsamestellings gelei.
V: Kan hierdie module in ’n dubbel-oorbodige konfigurasie ontplooi word?
A: Ja, twee ADV141-modules ondersteun installasie in aangrensende gleuwe op ’n dubbel-oorbodige basisplaat om ononderbroke seinaanwins te verseker.
V: Wat is die maksimum skakelfrekwensie wat vir drukknopinvoere ondersteun word?
A: Die invoerkanaal ondersteun ’n maksimum AAN/AF-siklusfrekwensie van 2.5 Hz met ’n minimum vereiste AAN-detectietyd van 200 ms vir drukknopinvoere.
Riglyne vir veldinstallasie
Maak seker dat hoofkrag en WS-veldlusse ontkoppel is voordat die module vanaf die basisplaat ingesit of verwyder word, om elektriese skok te voorkom.
Handhaaf fisiese skeiding tussen 100-120 V WS-veldbedrading en laespanning-GS-kommunikasielyne binne die bedradingskanale van die omhulsel. Lei alle eksterne verbindings deur AKB332-kabels, of bevestig individuele geleiers in drukklemaansluitings volgens die aansluitingsgroepindelings.
Verifieer dat die subrak-sluitmeganismes stewig sluit wanneer die module ingesit word, om soliede kontak met die agtervlak se krag- en kommunikasierails te verseker.
