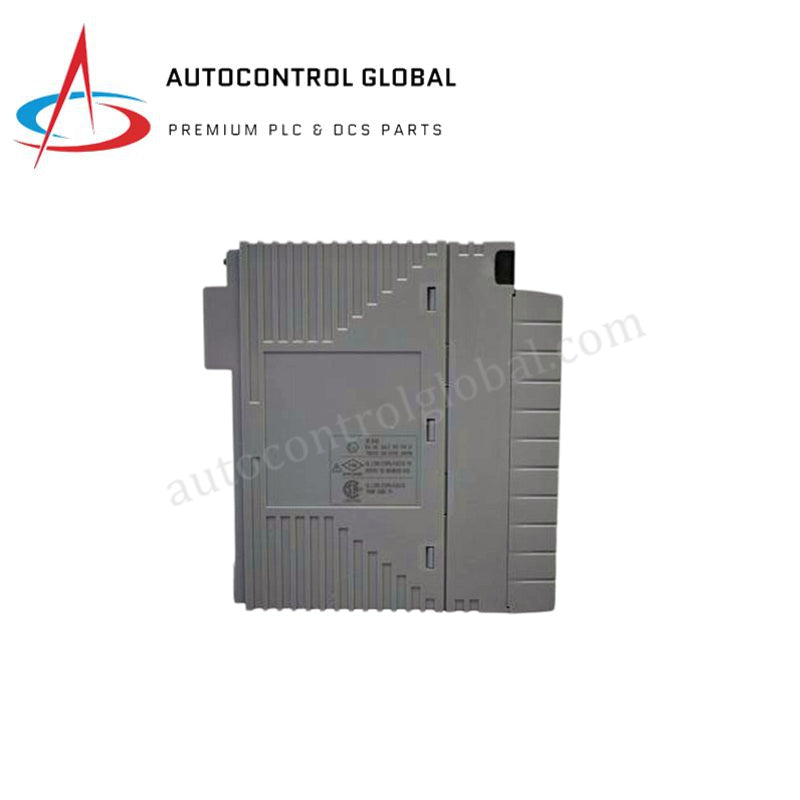

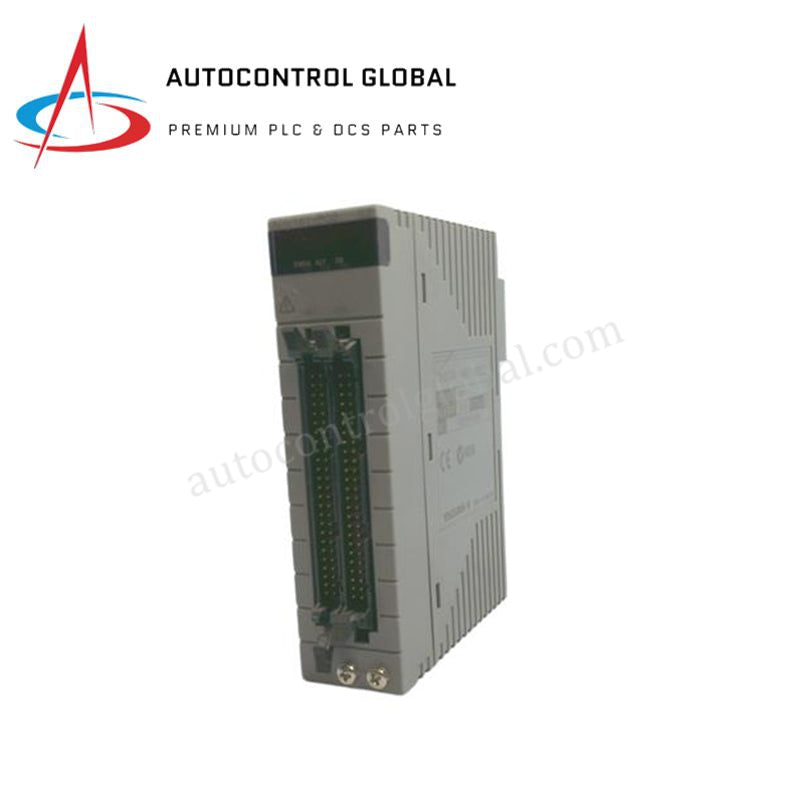

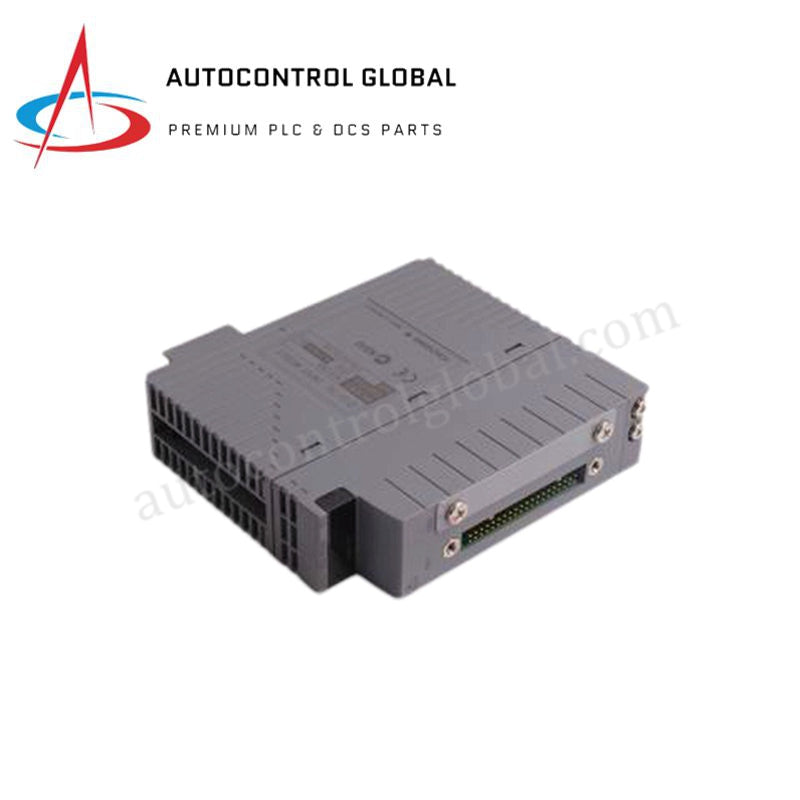

ADV142-P03 Yokogawa FIO digitale insetmodules
Manufacturer: Yokogawa
-
Part Number: ADV142-P03
Condition：New with Original Package
Product Type: Digitale insetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADV142-P03 digitale insetmodule
Die Yokogawa ADV142-P03 is ’n geïsoleerde digitale AC-insetmodule met 16 kanale, ontwerp vir Yokogawa CENTUM VP- en ProSafe-RS-beheerstelsels binne die FIO I/O-familie. Dit werk teen nominale insetspannings van 200 tot 240 V AC (50/60 Hz) en skakel hoëspanning-diskrete AC-seine van veldskakelaars, kontaktors en prosestoerusting om na stelsellogikatoestande vir outomatisering en monitering.
Insetkenmerke en funksionele modusse
Die module aanvaar AC-insetspannings met ’n AAN-drempelreeks van 160 tot 264 V AC-piek en ’n AF-drempel van 40 V AC-piek of minder. Dit ondersteun standaardstatusinsette met ’n reaksietyd van 160 ms of minder, asook ’n drukknopfunksie wat deur die -P-agtervoegsel geaktiveer word vir randtelling. In drukknopmodus bied die inset ’n minimum AAN-detectietyd van 200 ms en ondersteun dit skakelfrekwensies tot 2.5 Hz.
Isolering en stelselbeskerming
Elektriese isolering is so gestruktureer dat gemeenskaplike aansluitings elke 8 kanale gedeel word. Die isolasie-ontwerp bied ’n weerstandspanning van 2 kV AC tussen insetseine en stelsellogika vir 1 minuut, asook 1.35 kV AC-isolering tussen gemeenskaplike aansluitings. Die 03-agtervoegsel spesifiseer ISA Standard G3-konforme deklaag vir strawwe omgewingstoestande en ’n uitgebreide bedryfstemperatuurreeks van -20 deg C tot 70 deg C.
Tegniese spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | ADV142-P03 |
| Handelsmerk | Yokogawa |
| Produksoort | Digitale insetmodules |
| Produk-reeks | Yokogawa FIO |
| Aantal kanale | 16 kanale |
| Gegradeerde insetspanning | 200 tot 240 V AC, 50/60 Hz |
| Inset-AAN-spanning | 160 tot 264 V AC (piek) |
| Inset-AF-spanning | 40 V AC of minder (piek) |
| Insetstroom | 6.2 mA tipies per kanaal by 240 V AC / 60 Hz; 9.3 mA maks. |
| Statusinset-reaksietyd | 160 ms of minder |
| Drukknopinsetspesifikasies | Min. AAN-detectietyd 200 ms; maks. siklus 2.5 Hz |
| Isoleringstruktuur | Gemeenskaplike aansluiting gedeel elke 8 kanale |
| Weerstandspanning | 2 kV AC tussen sein en stelsel vir 1 min; 1.35 kV AC tussen gemeenskaplike aansluitings vir 1 min |
| Stroomverbruik | 500 mA maks. by 5 V DC |
| Konforme deklaag | ISA Standard G3 (Opsie 03) |
| Bedryfstemperatuur | -20 deg C tot 70 deg C |
| Afmetings | 107.5 x 130 x 32.8 mm |
| Gewig | 0.3 kg |
Gereelde vrae
V: Watter spanningsvlakke verwerk die ADV142-P03? A: Dit is ontwerp vir hoëspanning-AC-diskrete insette wat teen ’n nominale spanning van 200 tot 240 V AC (50/60 Hz) werk, met ’n AAN-detectieband tussen 160 V AC en 264 V AC.
V: Watter omgewingsopsies is by die -P03-agtervoegsel ingesluit? A: Die 03-agtervoegsel spesifiseer ISA Standard G3-konforme deklaagbeskerming teen korrosiewe atmosfere en brei die bedryfstemperatuurgradering van -20 deg C tot 70 deg C uit.
