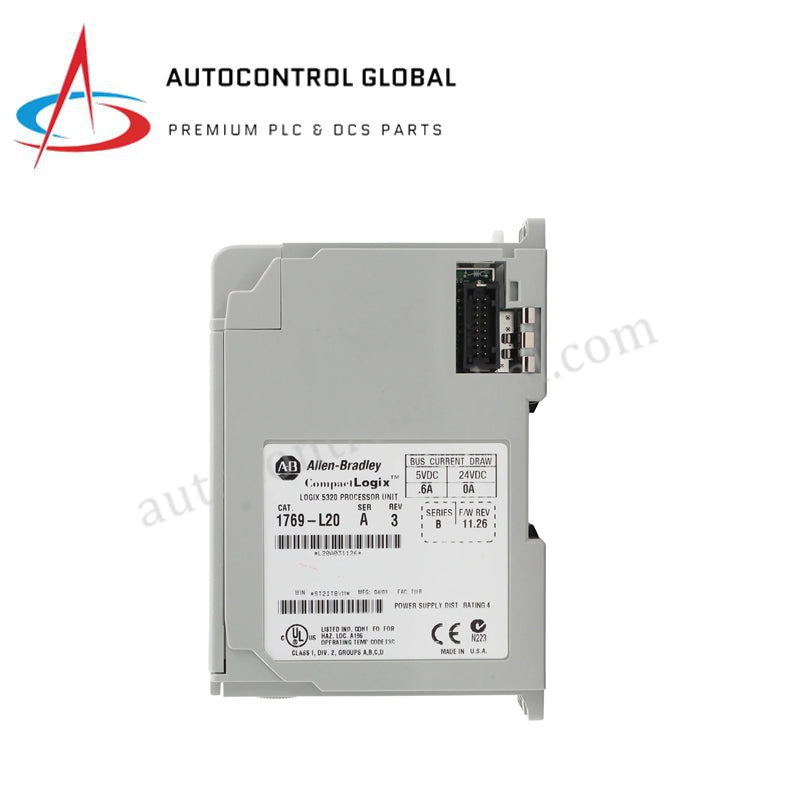

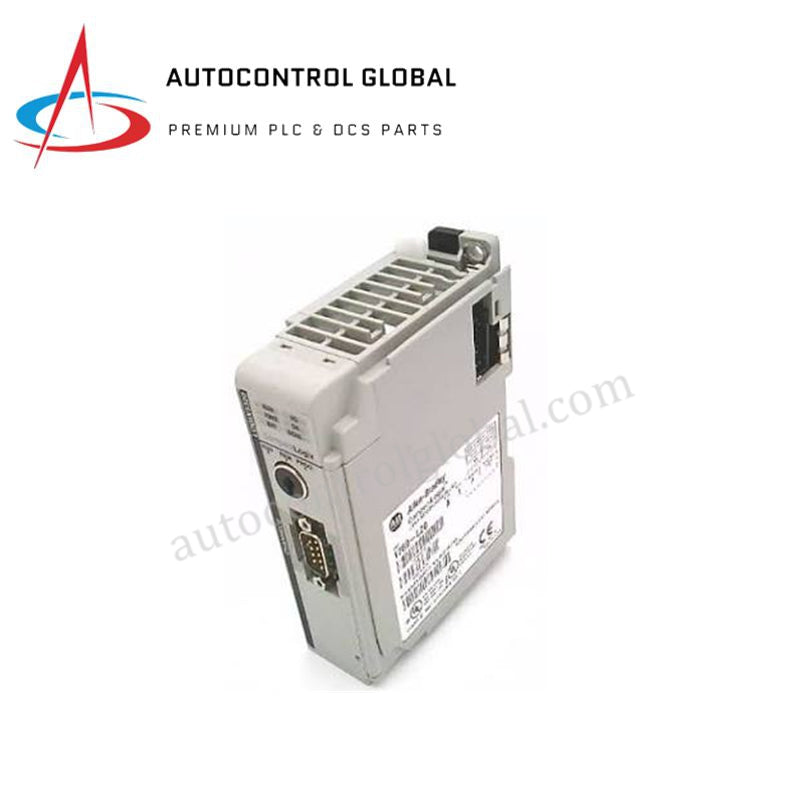

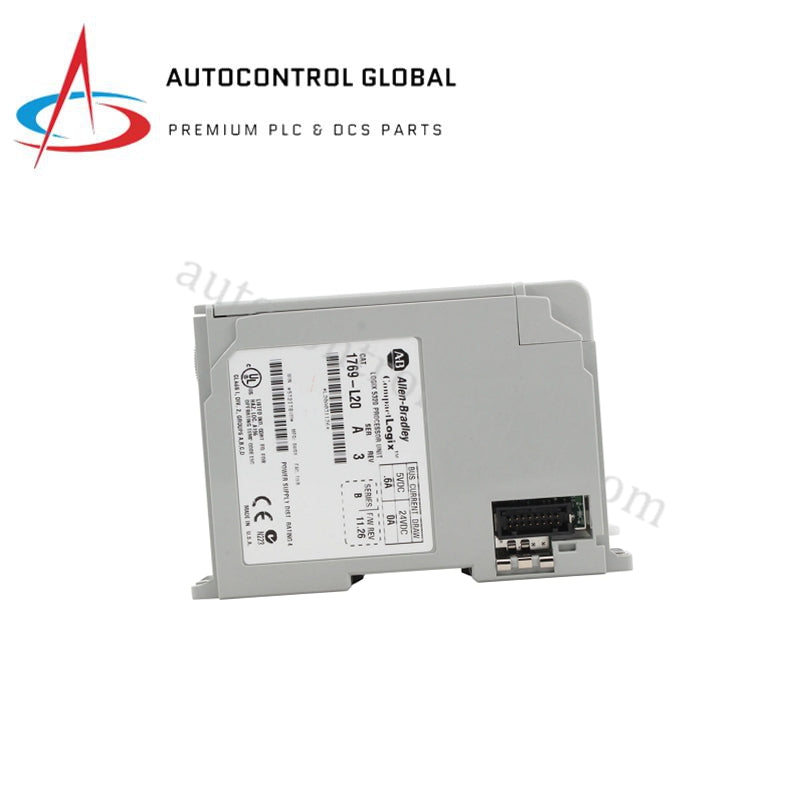

Allen-Bradley 1769-L20 CompactLogix Verwerkermodule
Manufacturer: Allen Bradley
-
Part Number: 1769-L20
Condition：New with Original Package
Product Type: CPU-verwerkers
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-L20 CompactLogix Verwerker Module
Die Allen-Bradley 1769-L20, ook gekatalogiseer as die 1769-L20 Verwerker Module, funksioneer as ’n toegewyde hardeware-komponent vir spesifieke tegniese taakuitvoering binne CompactLogix 1769-platforms. Die eenheid koördineer plaaslike backplane-bedrywighede en bestuur asinkrone seriële kommunikasielyne direk vanaf die ingebedde verwerkingskern.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | 1769-L20 |
| Handelsmerk | Allen-Bradley |
| Oorsprong | Verenigde State |
| Gewig | 0.75 lbs (0.34 kg) |
| Afmetings | Standaard 1769 module breedte |
| Bedryfstemperatuur | 0 tot +60 °C |
| Kragverbruik | 800 mA @ 5 VDC backplane stroomtrek |
| Gebruikersgeheue | 0.75 MB |
| I/O Kapasiteit | Tot 8 plaaslike 1769 I/O modules |
| Kommunikasieporte | 1 x RS-232 seriële poort |
| Netwerkuitbreidingsopsies | DeviceNet, EtherNet/IP, ControlNet via netwerkmodules |
| Bewegingsbeheer-as-kapasiteit | Tot 2 asse via SERCOS koppelvlakmodule |
| Programmeringsprotokolle | DF1, ASCII, Modbus RTU |
| Bergingstemperatuur | -40 tot +85 °C |
| Relatiewe Vogtigheid | 5% tot 95% RV, nie-kondenseer |
| Vervangings-Terminaalblok | 1769-RTBN18 |
| Draadgrootte (Solied) | 22 tot 14 AWG koperdraad gegradeer vir 90 °C |
| Draadgrootte (Gesnoerd) | 22 tot 16 AWG koperdraad gegradeer vir 90 °C |
| Stelselprogrammatuur | RSLogix 5000 / Studio 5000 Logix Designer |
| Sertifiserings | CE, UL, CSA |
Deterministiese Netwerkargitektuur
Die plaaslike logika-enjin beheer tot 8 plaaslike modules en handhaaf ’n stabiele backplane bus kommunikasiespoed oor die interne hardewarebus. Industriële netwerke vereis presiese data-prioritisering; gevolglik implementeer hierdie kontroleerder vaste skandeertoewysings om I/O-digtheidsskaling te stabiliseer. Die ingebedde firmware-flits-kompatibiliteit waarborg deterministiese skedulering vir gekoppelde randapparaatnetwerke insluitend EtherNet/IP of DeviceNet. Wanneer tot 2 asse van gesinchroniseerde beweging via ’n SERCOS koppelvlakmodule geïntegreer word, bereken die plaaslike 0.75 MB geheue registre stapuitvoerings lineêr sonder om standaard diskrete program siklusse te onderbreek.
Gereelde Vrae
V: Ondersteun die 1769-L20 verwerkermodule die installering van meer as 8 plaaslike modules as ’n uitbreidingskragtoevoer gebruik word?
A: Nee. Die interne verwerkerfirmware handhaaf ’n streng hardewarelimiet van maksimum 8 plaaslike I/O modules. Om die totale I/O-punt telling bo hierdie limiet uit te brei, moet ingenieurs ’n afstandsnetwerkverbinding opstel met ’n kommunikasiekoppelvlakadapter.
V: Kan ’n ingenieur die 1769-L20 module ruil of vervang terwyl die kragverspreidingsbaan lewendig bly?
A: Nee. Die 1769-chassisplatform het nie strukturele voorsiening vir aktiewe stroombaan skeiding nie. Operateurs moet alle kraglyne van die backplane isoleer voordat modules verwyder of ingevoeg word om datakorrupsie en komponentfout te voorkom.
Veldinstallasieriglyne
- Chassis Bevestiging Verifikasie: Monteer die verwerkermodule stewig op standaard simmetriese DIN-railspore. Sluit die sy-slotmeganisme veilig om voldoende strukturele styfheid en aardingkontinuïteit te verseker.
- Busterminering Implementering: Installeer ’n 1769 regte-eindkap op die finale module van die plaaslike bank. Die kontroleerder kan interne busfoute nie uitvee as hierdie termineringsweerstandnetwerk losgekoppel bly nie.
- Terminalbedradingsbeperkings: Termineer alle RS-232 seriële skakels met afskermkabelopsies. Verwyder isolasie van soliede of gesnoerde koperdraad (gegradeer vir minstens 90 °C) tot die gespesifiseerde lengte voordat die terminaal binne die 1769-RTBN18 blok vasgemaak word.
