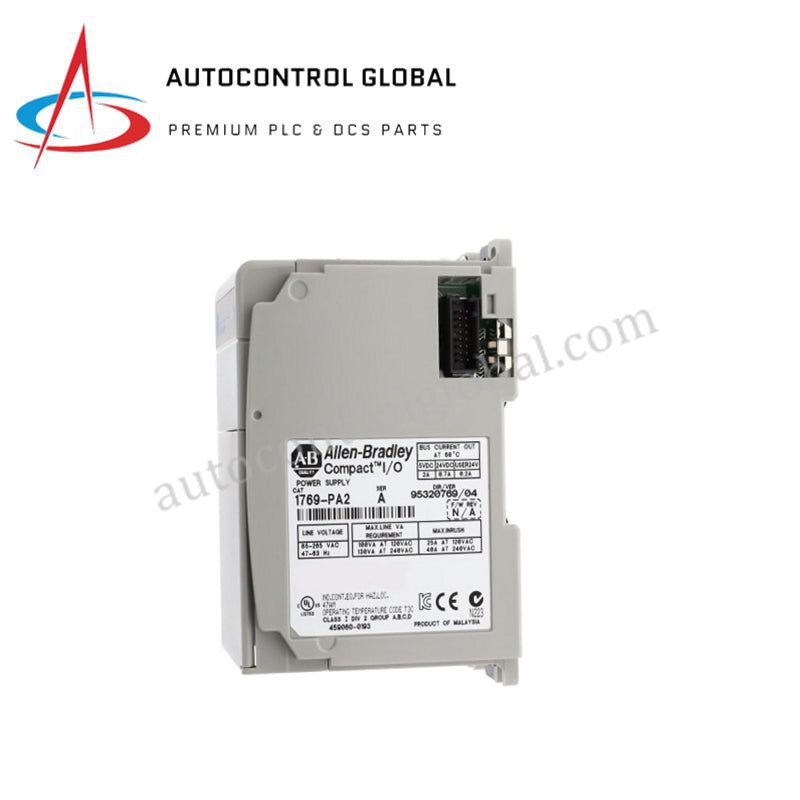

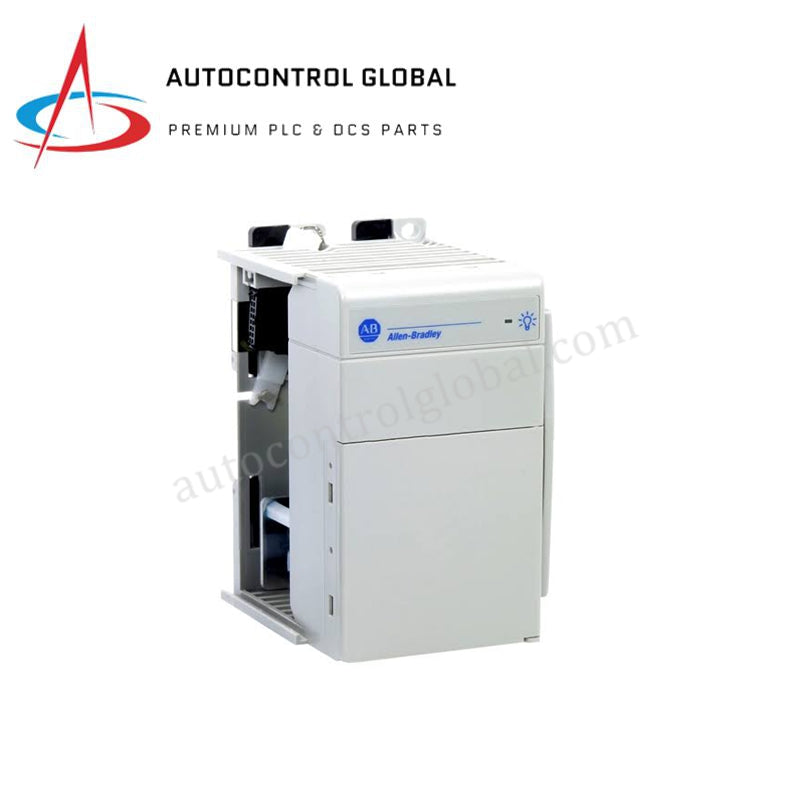

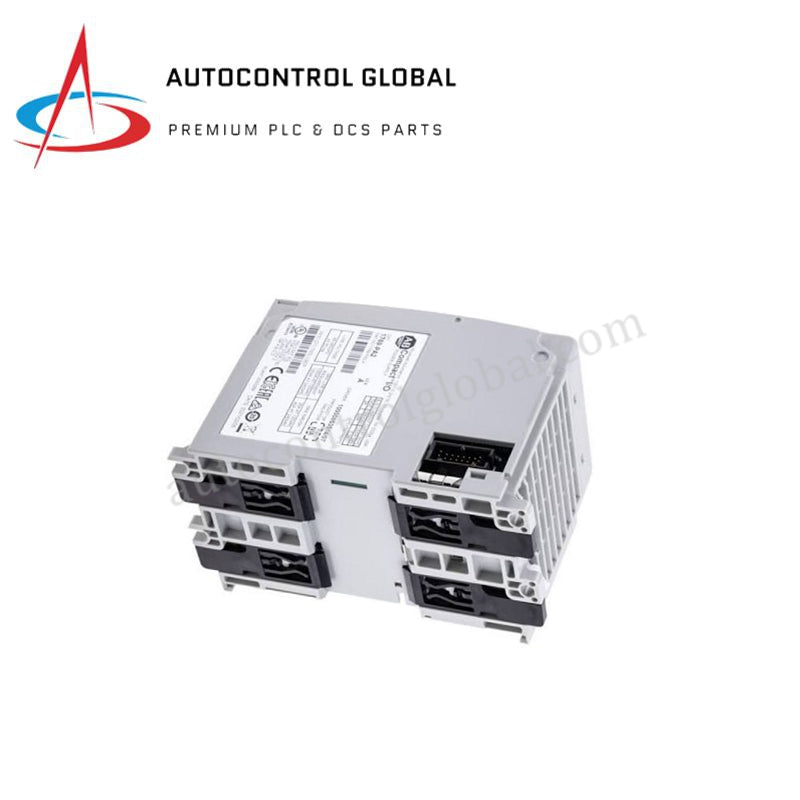

Allen Bradley 1769-PA2 CompactLogix Kragvoorsieningsmodule

Allen Bradley 1769-PA2 Kompakte I/O Kragtoevoer

Geconfigureer vir hoë-doeltreffendheid gelykstroomkragverspreiding in Allen Bradley industriële beheerkonstruksies, bied die Allen Bradley 1769-PA2, ook gekatalogiseer as die 1769-PA2 Kompakte I/O Kragtoevoer, direkte fisiese/elektriese uitvoering. Dit reguleer hoë-spanning wisselstroom-invoer na skoon backplane krag om plaaslike en verspreide I/O-chassis-konfigurasies aan te dryf sonder afhanklikheid van sekondêre transformator.

Hardeware Spesifikasies

Industriële Beheer Backplane Dinamika

Die 1769-PA2 vestig ’n stywe backplane bus kommunikasiespoed raamwerk deur konsekwente kragspore te handhaaf onder hoë-digtheid laste. Omdat plaaslike CompactLogix-argitekture afhanklik is van deterministiese netwerke soos EtherNet/IP vir real-time bedrywighede, is hierdie kragmodule ontwerp om interne digitale logika stroombane van lynspikes te isoleer. Die 1500 V RMS galvaniese isolasie beskerm die mikroverwerkers teen algemene-modus elektriese geraas. Verder ondersteun die eenheid gestruktureerde I/O digtheid-skaalbaarheid deur stabiele spanningspore oor die interkonneksie buskonnektore te handhaaf, wat spanningsval voorkom wat firmware-flits versoenbaarheid tydens kontroleerder se runtime-uitvoerings kan korrupteer.

Gereelde Vrae

V: Kan die 1769-PA2 kragtoevoer in ’n warm-wissel konfigurasie gebruik word terwyl die stelsel aangeskakel is?

A: Nee. Die 1769-PA2 ondersteun nie warm-wissel vermoëns nie. Jy moet die wisselstroom hoofinvoerlijnkrag heeltemal ontkoppel voordat jy die kragtoevoer of enige aangrensende 1769 uitbreidingsmodules invoeg of verwyder om backplane boogvorming en permanente verwerker fout siklusse te voorkom.

V: Hoe hanteer die module stelsels wat die 8-module uitbreidingslimiet oorskry?

A: Die fisiese backplane stroomgrense laat ’n maksimum van 8 I/O modules per kragtoevoerbank toe. As jou konfigurasie meer as 8 modules benodig, moet jy ’n addisionele 1769-PA2 of versoenbare uitbreidingskragtoevoer in die volgende bank invoeg via ’n busuitbreidingskabel om die elektriese las te balanseer.

V: Wat gebeur as die inrush-stroom na die maksimum 25 A gradering styg tydens aanskakeling?

A: Die interne kragstroombane is gegradeer om ’n 25 A piek inrush-stroom vir ’n fraksie van ’n siklus by 264 VAC te weerstaan. Hierdie gedrag is standaard vir kapasitatiewe laaistroombane. Verseker jou opwaartse stroombrekers of takzekeringe is gepas gekalibreer met tydvertraging krommes om onnodige uitskakeling tydens inisialisering te voorkom.

Veldinstallasie Riglyne

• Chassis Aardingsroete: Hardloop altyd ’n lae-impedansie koper aardingsdraad van die funksionele aarde (FE) terminaal op die module direk na ’n gesentraliseerde koper aardingsbusblok. Moet nie die aarding deur verskeie chassisdelen ketting nie.
• DIN-Rail Stabiliteitslot: Wanneer die hardeware op ’n 35 mm DIN-rail gemonteer word, sluit die geïntegreerde sluitmeganisme stewig in. Installeer meganiese einde-ankers aan albei kante van die voltooide module-stapel om sywaartse beweging en intermitterende kontak oor die backplane bus penne te voorkom.
• Termiese Ventilasie Vrye Spasie: Handhaaf ten minste 50 mm (2 duim) vrye ruimte bo, onder en aan die kante van die modulehuis. Hierdie gaping is nodig om natuurlike konveksie verkoeling te verseker wat hitte wegtrek van die interne transformator elemente.
• Draadafskeidingspraktyke: Lei hoë-spanning wisselstroom-invoerlings deur ’n aparte konduit weg van lae-spanning gelykstroom seine en kommunikasiekabels. Hierdie aparte pad verminder elektromagnetiese interferensie oor jou seinlusse.
