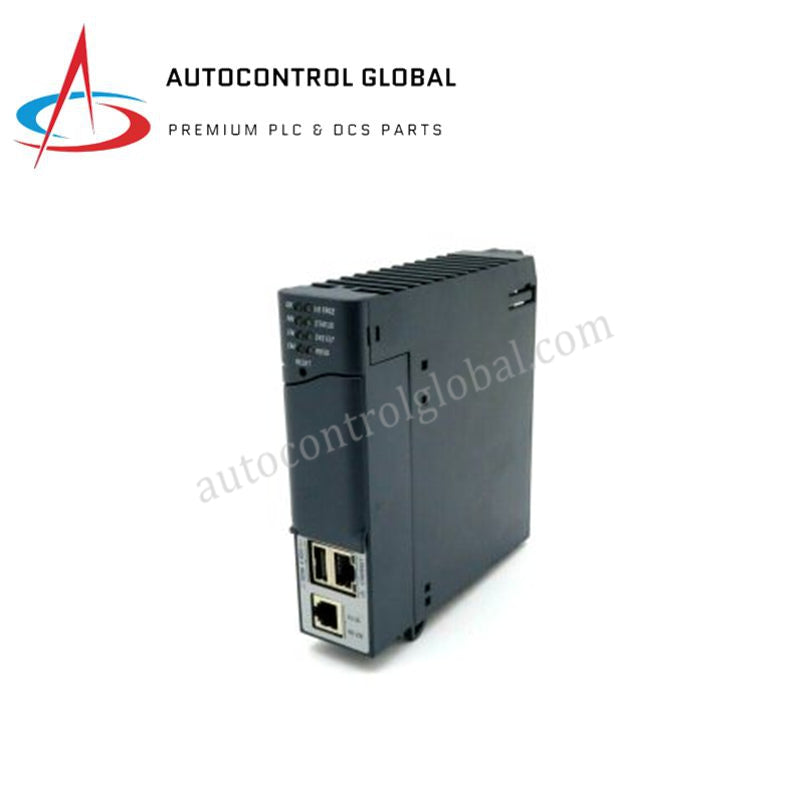

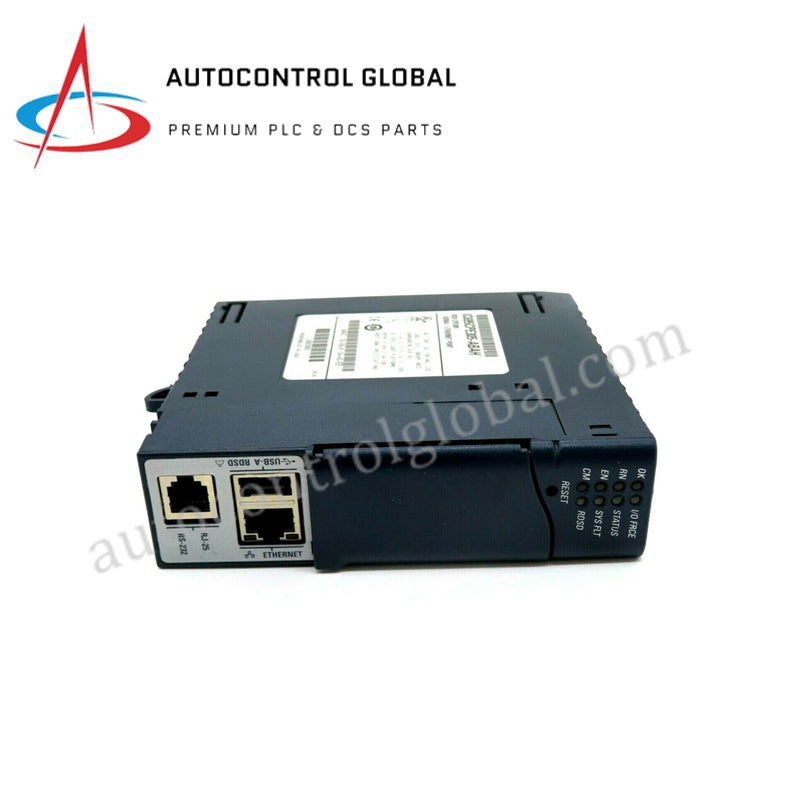

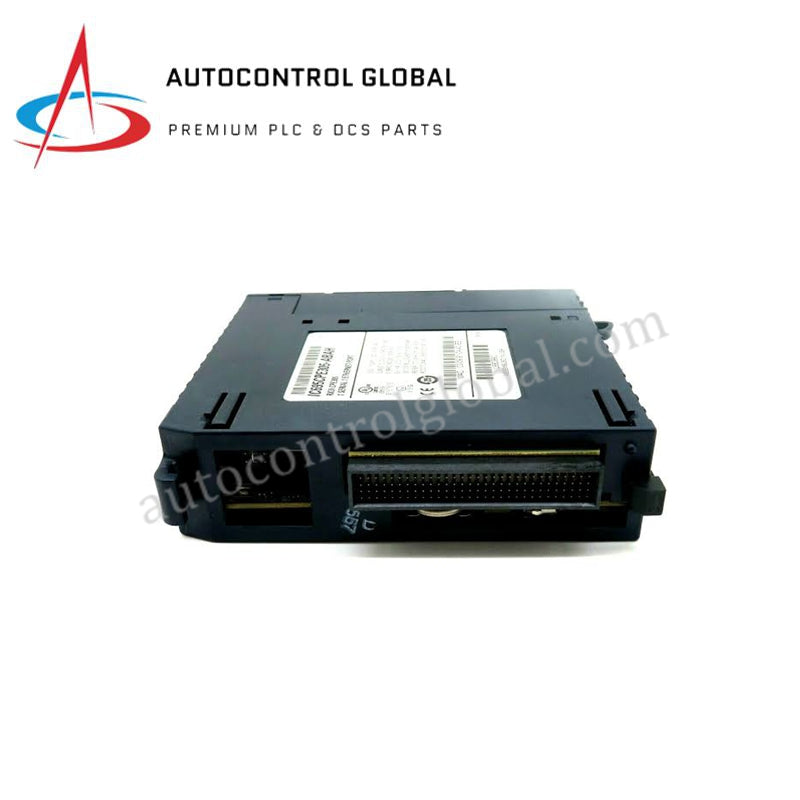

Analoog-insetmodule GE IC695ALG626 PACSystems RX3i HART
Manufacturer: GE Fanuc
-
Part Number: IC695ALG626-HC
Condition：New with Original Package
Product Type: Analoë insetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC695ALG626 PACSystems RX3i-analooginvoermodule
Die GE Fanuc IC695ALG626-HC (IC695ALG626-analooginvoermodule), wat vir hoëdigtheidseinverkryging in PACSystems RX3i-platforms gekonfigureer is, bied direkte fisiese/elektriese uitvoering. Hierdie nie-geïsoleerde module koppel aan veldsenders oor 16 enkelpunt- of 8 differensiële invoerkanale, en digitaliseer spanningseine van -10 VDC tot +10 VDC en stroomseine van 0 tot 20 mA of 4 tot 20 mA deur middel van ’n ingeboude 24-bis-ADC. Met ondersteuning vir die HART Version 5.0-protokol verwerk die eenheid analoogluswaardes en digitale sekondêre veranderlikes direk deur die RX3i-agtervlakbus.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC695ALG626-HC |
| Handelsmerk | GE Fanuc / Emerson |
| Oorsprong | VSA |
| Gewig | 0.45 kg (1.00 lbs) |
| Afmetings | RX3i-voetspoor met enkele gleuf |
| Bedryfstemperatuur | 0 tot 60 deg C (32 tot 140 deg F) |
| Kragverbruik | 600 mA by 3.3 VDC, 450 mA by 5 VDC (7.35 W maksimumafvoer) |
| Kanaalkonfigurasie | 16 enkelpunt- of 8 differensiële kanale |
| Analoogseinreekse | Spanning: +-10 VDC, 0-10 VDC, +-5 VDC, 0-5 VDC, 1-5 VDC; Stroom: 0-20 mA, 4-20 mA, +-20 mA |
| Resolusie | 24-bis-ADC (omgeskakel na 32-bis-swewendepunt of 16-bis-heelgetal) |
| Protokolondersteuning | HART Version 5.0 |
| Oorspanning / Oorstroom | +-60 VDC deurlopende maksimum / +-28 mA deurlopende maksimum |
| Invoerweerstand | >100 kOhm (spanningsinvoer), 249 Ohm +-1% (stroominvoer) |
Deterministiese agtervlak- en HART-lusuitvoering
Die IC695ALG626-HC dra gedigitaliseerde prosesveranderlike data direk oor die PACSystems RX3i-universele agtervlakbus oor, wat deterministiese skanderingprestasie met gebruikerinstelbare digitale invoerfiltrering (8 Hz tot 500 Hz) moontlik maak. Die module bestuur 4-20 mA HART-lusprotokolkommunikasie sonder dat eksterne modems nodig is, en stuur sekondêre toesteldiagnostiek en dinamiese veranderlikes aan die SVE deur. Sagtewarekonfigureerbare kanaalparameters skakel fisiese hardewarebrugskakelaars uit, terwyl outomatiese aanskakelkalibrasie en firmwareflitsversoenbaarheid meetakkuraatheid en konfigurasie-integriteit binne die RX3i-agtervlakrak handhaaf.
Gereelde vrae
V: Vereis die IC695ALG626-HC fisiese brugskakelaarinstellings vir die keuse van stroom- of spanningskanale?
A: Nee, alle kanaalparameters, insluitend spanning/stroom-invoerreekse, digitale filterinstellings en HART-kommunikasie, word volledig deur middel van Proficy Machine Edition met sagteware gekonfigureer.
V: Wat is die oopkringbespeuringslatensie vir 4-20 mA-stroomlusse?
A: Die module voer oopkringbespeuring op 4-20 mA-stroomreekse uit binne ’n maksimum reaksietyd van 1 sekonde.
V: Kan HART-protokolfunksies op spanningsinvoerkanale gebruik word?
A: Nee, HART Version 5.0-digitale kommunikasiefunksies werk uitsluitlik op kanale wat vir die 4-20 mA-stroomlusreeks gekonfigureer is.
Riglyne vir veldinstallasie
- Aansluitklembloksamestelling: Gebruik versoenbare RX3i-aansluitklemblokke (IC694TBB032, IC694TBB132, IC694TBS032, of IC694TBS132). Maak seker dat die module ontkrag is voordat die aansluitklemblok in posisie vasgeklamp word.
- Aardingspraktyke vir afskerming: Termineer veldsein-kabelafskermings by die aangewese aardstaaf op die RX3i-rak se basisplaat deur verbindings met lae impedansie te gebruik. Aard afskermings slegs aan een kant om aardlusinterferensie te voorkom.
- Stroomlusweerstande: Let by die bedrading van stroomlusse op die interne presisieweerstandslas van 249 Ohm. Maak seker dat die totale lusimpedansie nie termiese afgradering onder maksimum omgewingbedryfstemperature veroorsaak nie.
