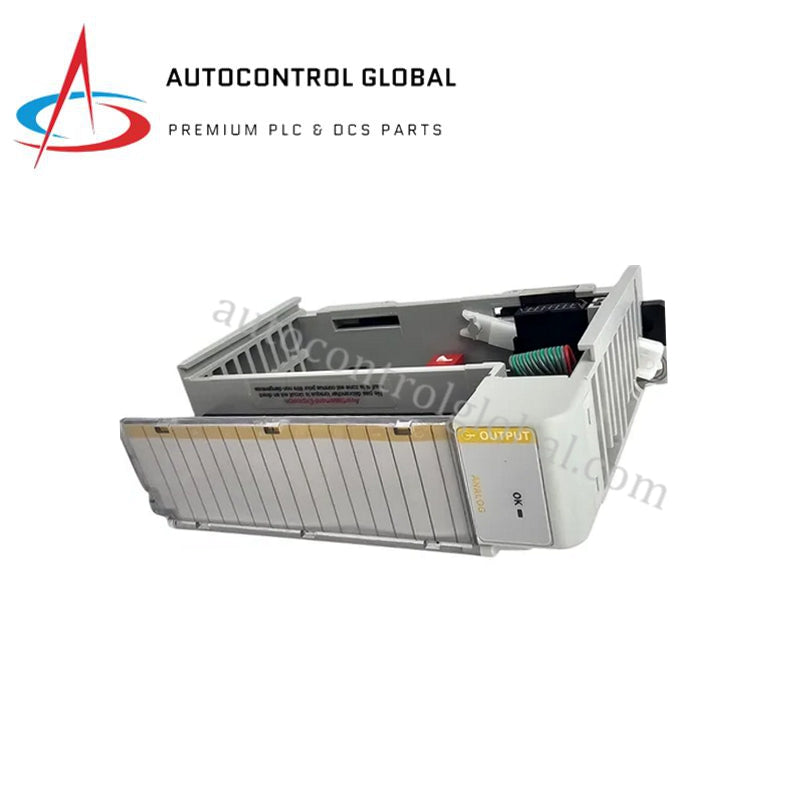

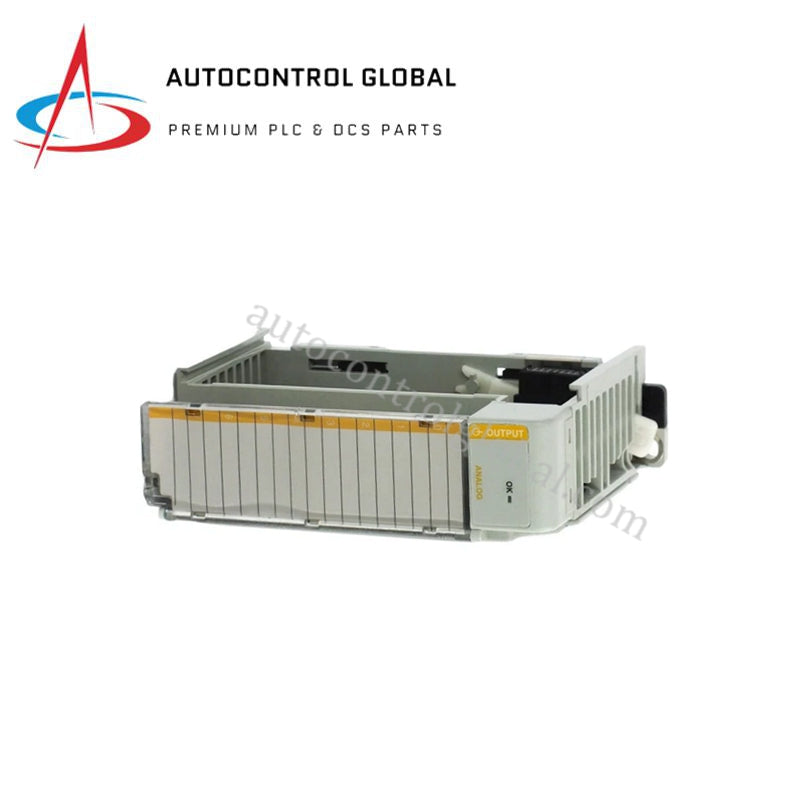

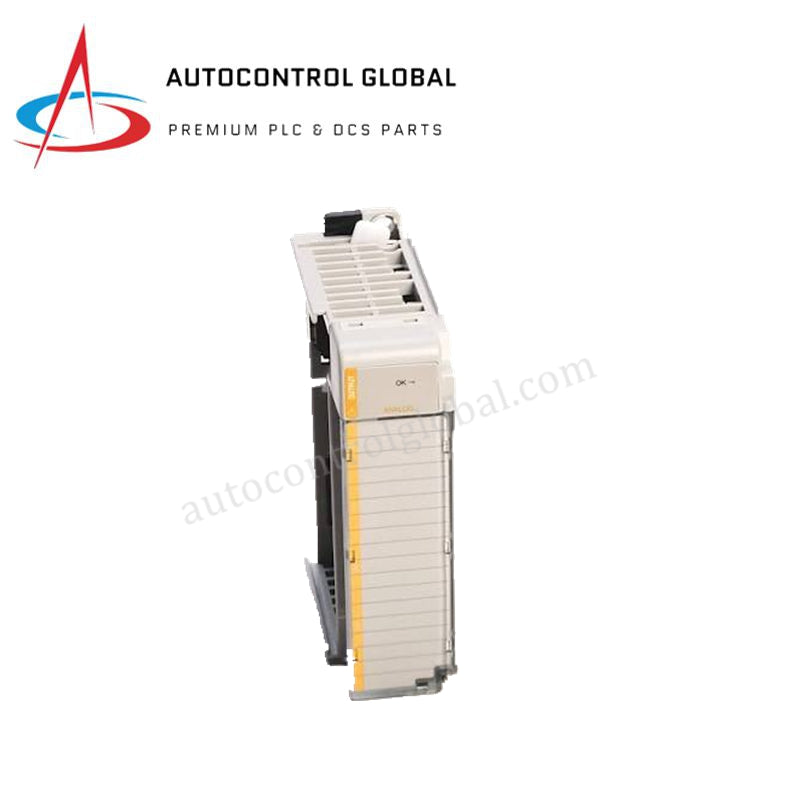

Analoog Spanning Uitsetmodule | 1769-OF8V Allen Bradley
Manufacturer: Allen Bradley
-
Part Number: 1769-OF8V
Condition：New with Original Package
Product Type: Analoog Uitsetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen Bradley 1769-OF8V Compact I/O Analoog Uitsetmodule
Die Allen Bradley 1769-OF8V, ook gekatalogiseer as die 1769-OF8V Analoog Spanning Uitsetmodule, dien as die primêre 1769-OF8V Verwerkermodule wat gebruik word om hoëdigtheid spanningsein-omskakeling oor CompactLogix-rugpaneelplatforms uit te voer. Dit omskakel digitale registerwaardes in onafhanklike, enkel-eind analoog spanningseine om afwaartse veranderlike spoed-aandrywers, beheerventiele en aktuatorposisioneringskringe te moduleer.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | 1769-OF8V |
| Handelsmerk | Allen Bradley / Rockwell Automation |
| Oorsprong | VSA |
| Gewig | 0.20 kg (0.44 lbs) |
| Afmetings | 118 x 87 x 35 mm |
| Bedryfstemperatuur | 0 tot 60 °C |
| Bergingstemperatuur | -40 tot 85 °C |
| Kraggverbruik | 3.5 W maksimum kragverspreiding |
| Aantal Uitsette | 8 enkel-eindkanale |
| Uitsetreekse | 0-10 VDC, 0-5 VDC, 1-5 VDC, +/- 10 VDC |
| Volle Skaal Reekse | -0.5 tot 10.5 VDC, -0.5 tot 5.25 VDC, 0.5 tot 5.25 VDC, +/- 10.5 VDC |
| Digitale Resolusie | 16 bisse plus teken (bipolêr) |
| Rugpaneelbusstroomtrek | 145 mA by 5 VDC, 135 mA by 24 VDC |
| Kanaalstroomdrywing | 10 mA maksimum per kanaal |
| Omskakelingsnelheid | 5 ms oor alle kanale |
| Algehele Akkuraatheid | +/- 0.5% volle skaal by 25 °C |
| Isolasiespanning | 750 VDC tussen kanale en stelselrugpaneel |
| Kragvoorsieningsafstandgradering | Maximaal 8 modules vanaf kragbron |
Deterministiese Omskakeling en Argitektuurintegrasie
Die 1769-OF8V handhaaf seinintegriteit oor plaaslike kasstelsels deur interne busstroomverbruik teen rugpaneelbuskommunikasiespoedraamwerke te reguleer. Om binne Profinet / EtherNet/IP deterministiese netwerke te werk vereis streng uitvoeringstyd, wat die module bevredig deur 'n deurlopende 5 ms kanaalomskakelingsiklus. Die digitale koppelvlak verwerk van nature verskeie datatipes insluitend rou proporsionele data, ingenieurs-eenhede, geskaalde vir pid-data, en persentasie van volle omvang. Hierdie inheemse verwerkingsargitektuur elimineer kontroleerderoorhoof en behou firmware-flitskompatibiliteit tydens aanlyn aanpassings aan die I/O-digtheid-skaalindeling.
Gereelde Vrae
V: Ondersteun die 1769-OF8V hardewarekalibrasieprosedures tydens roetine-onderhoudsintervalle?
A: Nee. Die elektriese ontwerp waarborg bedryfsakkuraatheid deur hardeware-komponenttoleransies. Die module benodig geen veldkalibrasieroetines tydens sy dienslewe nie, aangesien interne kompensasiekringe outomaties vir komponentafwykings aanpas.
V: Wat gebeur as ’n eksterne spanningslus meer as die gespesifiseerde 10 mA dryfvermoë vereis?
A: Om die 10 mA stroomdryfgrens per kanaal te oorskry, oorlaai die operasionele versterkerkringe, wat spanningsval en verhoogde meetfoute veroorsaak. Vir hoë-impedansielaste of lang afstandlyne moet eksterne seinvoorbereidings-isolasieversterkers die sein weerspieël.
V: Kan hierdie module langs enige CompactLogix-beheerder werk sonder uitlegbeperkings?
A: Nee. Die 1769-OF8V het ’n streng kragtoevoerverbindingsafstandgradering van 8. Jy moet hierdie module binne 8 gleufposisies van ’n plaaslike 1769-reeks kragtoevoermodule plaas om oormatige spanningsval langs die 5 VDC en 24 VDC agterpaneelspore te voorkom.
Veldinstallasieriglyne
- Afskermde terminaalpraktyke: Aarde die afskermvlegsel van alle analooguitsetkabels slegs aan een kant. Verbind die afskerms met die aangewese chassis-aardbusstaaf binne die omhulsel in plaas daarvan om dit by die module-terminalblok te terminaal.
- Bushefboomverifikasie: Verseker dat die fisiese buskoppelvlak-slothefboom stewig in die aangrensende modulegleuf sluit voordat die paneelvasmaakskroewe vasgedraai of die DIN-rail-klemme ingeskakel word.
- Laespanningseparasie: Lei alle 0-10 VDC seinlyne in toegewyde, geaarde draadkanale af, geskei van hoëkrag AC-motorkabels en induktiewe skakelkringe om elektriese geraas-kruisspraak te verminder.
- Terminalblok-draaimomente: Draai die terminalblokskroewe vas tot die gespesifiseerde draaimomente met behulp van standaard koper veldbedradingsgroottes tussen 22-14 AWG soliede geleiers.
