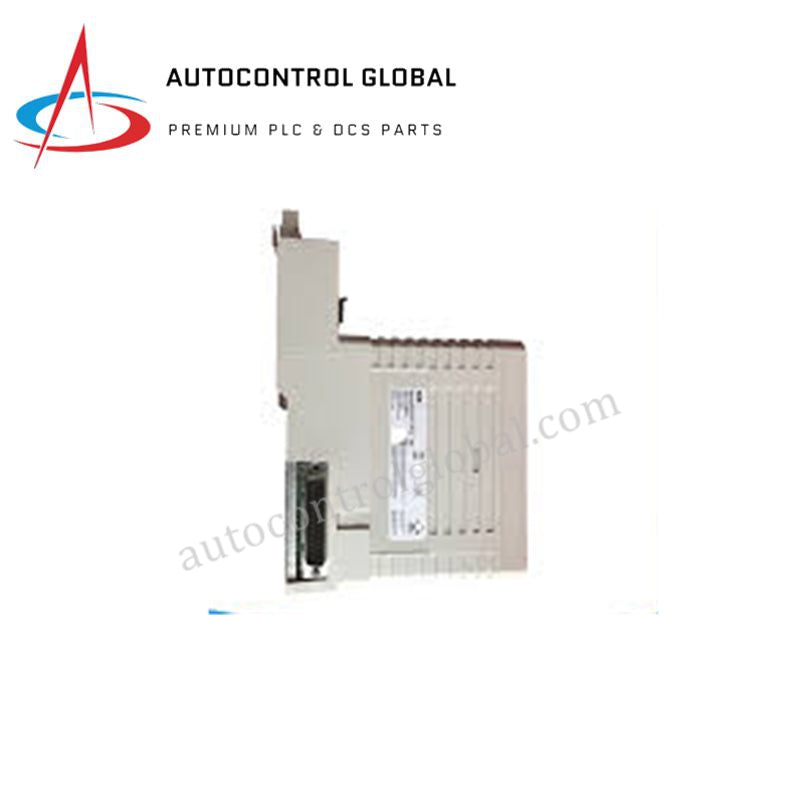

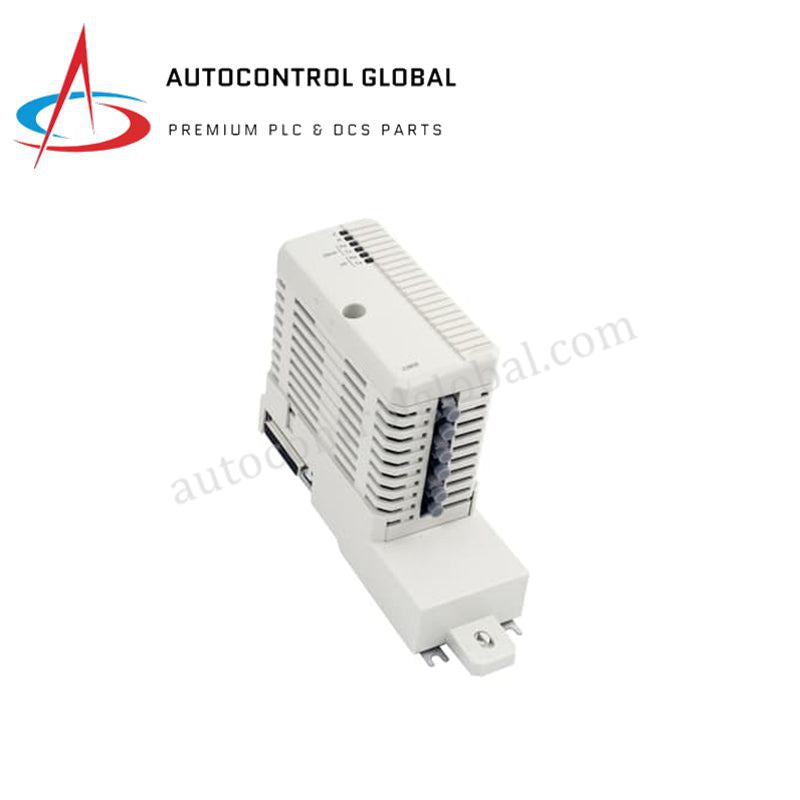

ABB DI840 3BSE020836R1 16-Kanaal Redundante Digitale Invoer (kopie)

Produk Oorsig

Die ABB DI840 (3BSE020836R1) funksioneer as ’n hoëdigtheid, 16-kanaal digitale insetkoppelvlak vir die ABB S800 I/O-stelsel. Hierdie 100% splinternuwe, oorspronklike module ondersteun beide enkel- en redundante konfigurasies, wat dit ’n kritieke komponent maak vir hoë-beskikbaarheid prosesoutomatisering. Dit versamel seine van veldtoestelle soos grensskakelaars, drukknoppies en nabyheidssensors, en omskep 24V DC stroom-sinkende insette in digitale data vir die kontroleerder. Met geïntegreerde diagnostiek vir oop- en kortsluitings, verseker die DI840 superieure moniteringsakkuraatheid vir System 800xA, Symphony Plus en Freelance-argitekture.

Tegniese Spesifikasies

Die DI840 gebruik 3.3 kΩ insetimpedansie om seinstabiliteit te handhaaf terwyl dit hitteontwikkeling binne die I/O-rak minimaliseer.

Ingenieursvoordele

Die ABB DI840 3BSE020836R1 los kritieke beskikbaarheid- en seinintegriteitsuitdagings in industriële omgewings op:

• Ingeboude Redundansie Ondersteuning: Die DI840 maak redundante koppelings moontlik. As een module faal, handhaaf die sekondêre module die insetseinvloei sonder om die proses te onderbreek, wat nul stilstand verseker vir kritieke moniteringslusse.

• Gevorderde Velddiagnostiek: Hierdie module identifiseer oop- en kortsluitings in die veldbedrading. Deur hierdie foute direk aan die DCS te rapporteer, elimineer die DI840 handmatige kabeltoetse en stel onderhoudspanne in staat om bedradingprobleme onmiddellik te lokaliseer.

• Robuuste Seinverkryging: Met groepswys isolasie van aarde en hoë kwaliteit EMI/RFI-afskerming, verwerp die DI840 elektriese geraas wat algemeen is in swaar industriële gebiede. Hierdie beskerming verseker dat spanningspieke aan die veldkant nie die data op die ModuleBus korrupteer nie.

• Ruimtebesparende Ontwerp: Deur 16 geïsoleerde kanale in ’n kompakte 4.5 cm breë behuising te bied, maksimeer dit kasdigtheid. Dit help ingenieurs om die algehele omhulselgrootte te verminder of meer I/O-punte by bestaande rakke te voeg sonder om meganiese uitbreiding te benodig.

Vrae

• Kan ek die DI840 as ’n nie-redundante, enkele module gebruik?

  Ja. Die DI840 funksioneer perfek as ’n standaard enkele digitale insetmodule. Sy primêre voordeel is egter die vermoë om in ’n redundante konfigurasie vir missie-kritieke toepassings gekoppel te word.

• Watter tipe Module Termination Unit (MTU) is nodig?

  Die DI840 integreer met standaard S800 I/O-afsluiteenhede. Vir redundante toepassings moet ’n MTU gebruik word wat spesifiek ontwerp is vir redundante modules om behoorlike busverbinding en seinverspreiding te verseker.

• Ondersteun hierdie module "Sequence of Events" (SOE) opname?

  Die DI840 vang digitale toestandveranderings met hoë presisie vas. Wanneer dit saam met ’n versoenbare kontroleerder en SOE-aktiewe firmware gebruik word, help dit om die presiese tydlyn van gebeure tydens ’n stelselonderbreking of fout te rekonstruer.

• Hoe werk die stroom-sinkende inset?

  In ’n stroom-sinkende konfigurasie verbind die veldtoestel (soos ’n skakelaar) die insetterminale met die 24V DC positiewe voeding. Die DI840 "sink" dan hierdie stroom na aarde om die kring te voltooi en die "AAN"-toestand te detecteer.
