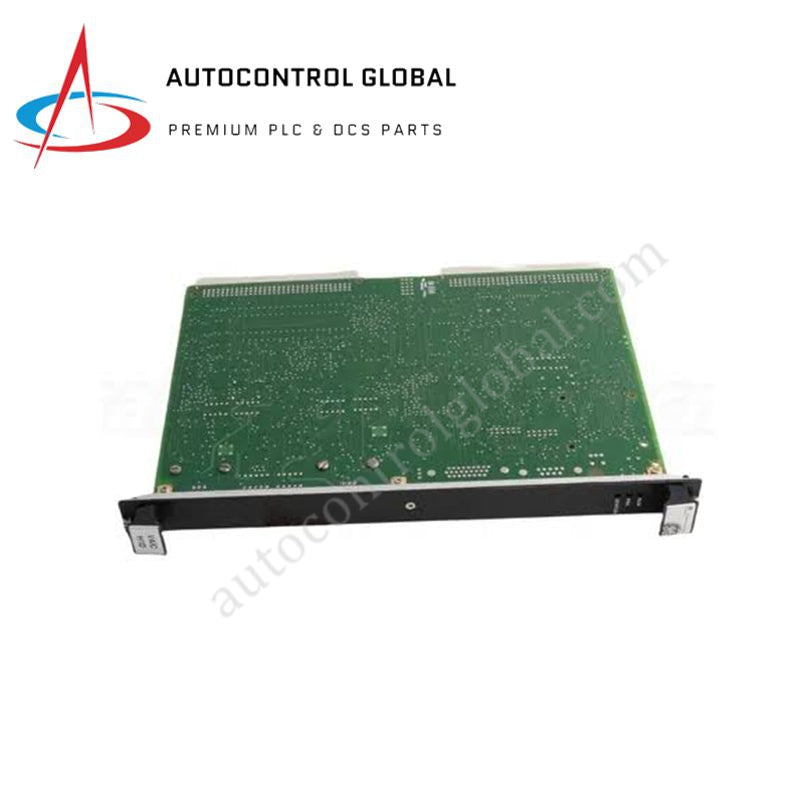

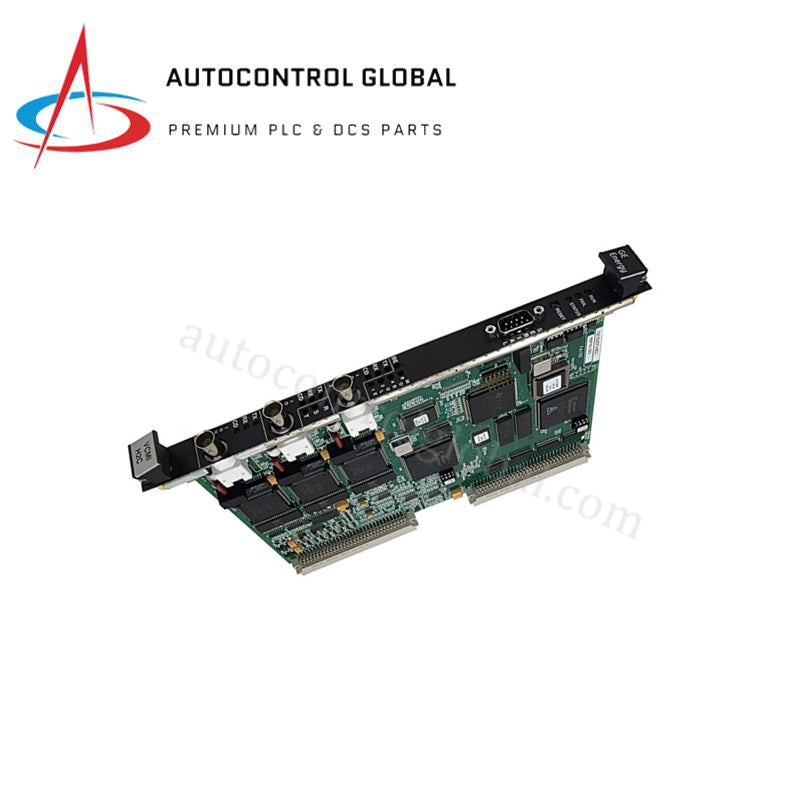

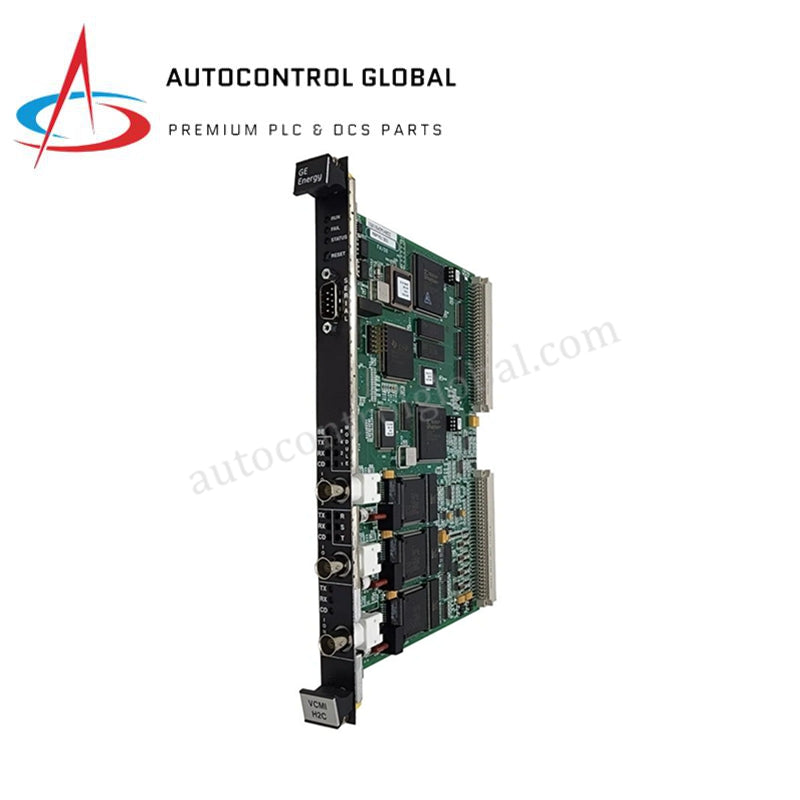

Kommunikasie-koppelvlakbord GE IS200VCMIH1BCC Mark VI VME

GE IS200VCMIH1BCC Mark VI VME Kommunikasie-koppelvlakbord

Geconfigureer vir IONet-data-oordrag en VME-bus-koördinering in Mark VI Speedtronic-argitekture, bied die GE IS200VCMIH1BCC (IS200VCMIH1BCC VME Kommunikasie-koppelvlak) direkte fisiese en elektriese uitvoering van inter-module sinchronisasie en I/O-data-uitruiling.

Agtervoegsel Ontleding & Modelmatriks

Die IS200VCMIH1BCC-identifiseerder dui die hardeware-konfigurasie van die VCMI-bord binne die Mark VI-platform aan. Die "IS200" voorvoegsel dui die standaard industriële stelsel aan, terwyl die "VCMI" akroniem die VME Kommunikasie-koppelvlakfunksie aandui. Die "H1B" kode dui die basiese hardeware-generasie aan, en die "CC" agtervoegsel verteenwoordig die hersieningsstatus, wat terugwaartse verenigbaarheid met die twee voorafgaande vervaardigingsiterasies bevestig vir naatlose integrasie in bestaande VME-achterpaneelrakke.

Hardeware Spesifikasies

Profinet / EtherNet/IP Deterministiese Netwerke

Die IS200VCMIH1BCC bestuur die spoed van die agterpaneelbus-kommunikasie om deterministiese datavloei tussen die hoofverwerker en veldkant I/O-pakke te handhaaf. As die IONet-busmeester in die beheermodule, gebruik die VCMI-kaart die IEEE 1588-protokol om nanosekondevlak-sinchronisasie oor die turbinebeheer-netwerk te bereik. Sy argitektuur fasiliteer I/O-digtheid-skaalbaarheid, wat TMR (Triple Modular Redundant) konfigurasies ondersteun waar data van drie redundante modules saamgevoeg, uitgewissel en gestem word voordat instruksies uitgevoer word. Hierdie deterministiese verwerking verseker dat alle beheermodules op identiese datastelle werk, wat hoë-integriteit foutverdraagsaamheid bied vir veiligheid-kritieke turbinebedrywighede.

Gereelde Vrae

V: Ondersteun die VCMI-bord warm-inprop binne die beheerrak?

A: Nee, die VCMI-module vereis dat die beheerkrag van die VME-achterpaneel geïsoleer word voordat dit verwyder word om moontlike elektriese skade aan die bus of korrupsie van die kommunikasie-status tydens die inpropvolgorde te voorkom.

V: Hoe koördineer die VCMI tydsberekening oor redundante modules?

A: Die bord funksioneer as die IONet-busmeester, wat die IEEE 1588 tydseine na slaafstasies uitsaai, wat die monsterneming en beheerslogika oor alle redundante verwerkers belyn om konsekwente stemresultate te verseker.

Veldinstallasie-riglyne

Monteer die IS200VCMIH1BCC in die aangewese gleuf binne die VME-achterpaneel, en verseker dat die bord volledig met die gidsbane belyn is voordat die agterste koppelvlakke aangeskakel word. Draai die gesigplaatskroewe styf aan om 'n behoorlike aarding aan die chassis te verseker, wat verpligtend is om seinintegriteit teen EMI te handhaaf. Koppel die 10Base2-netwerkkabels vir IONet-kommunikasie aan, en maak seker dat alle terminators korrek aan die einde van die netwerksegmente geïnstalleer is. Gebruik na installasie die Control System Toolbox om te verifieer dat die VCMI-knoop korrek geïdentifiseer is en dat die kommunikasie-status aktief is voordat die stelsel opgestart word.
