Kommunikasiemodules | GE PACSystems RX3i IC695RMX128-DG
Manufacturer: GE Fanuc
-
Part Number: IC695RMX128-DG
Condition：New with Original Package
Product Type: Kommunikasiemodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

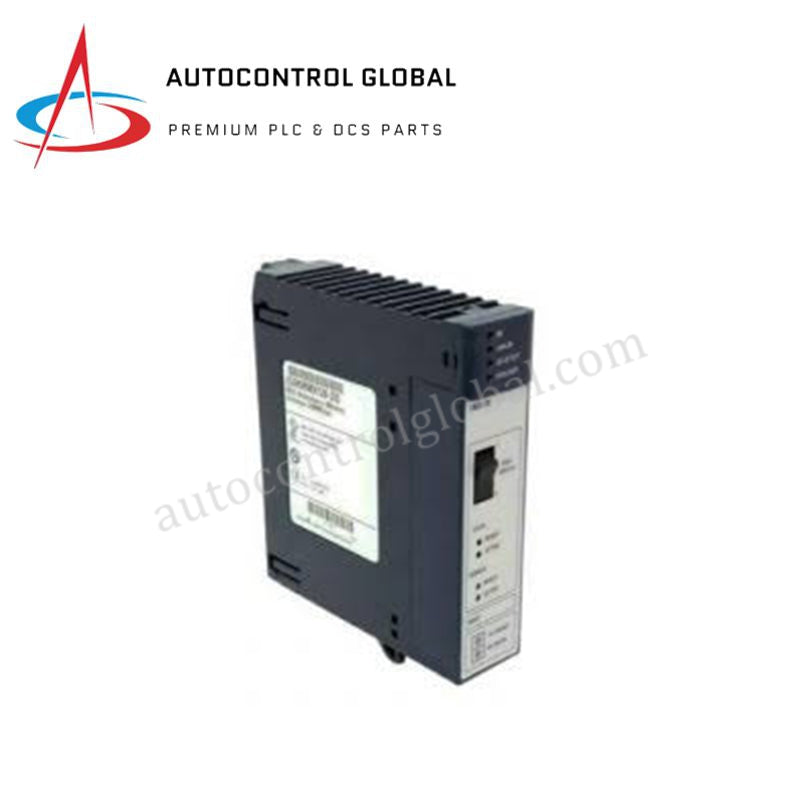

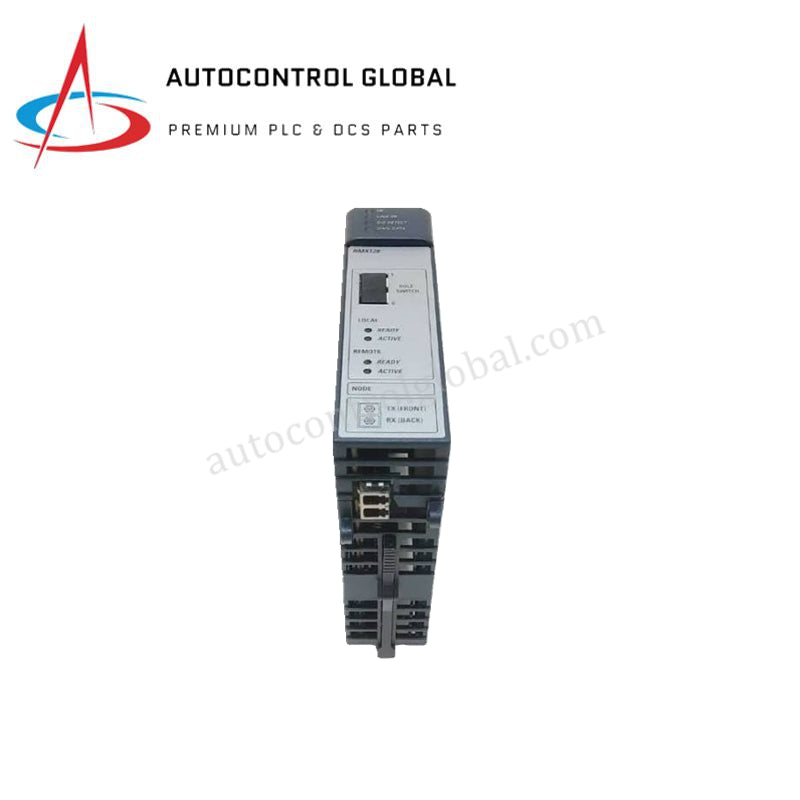

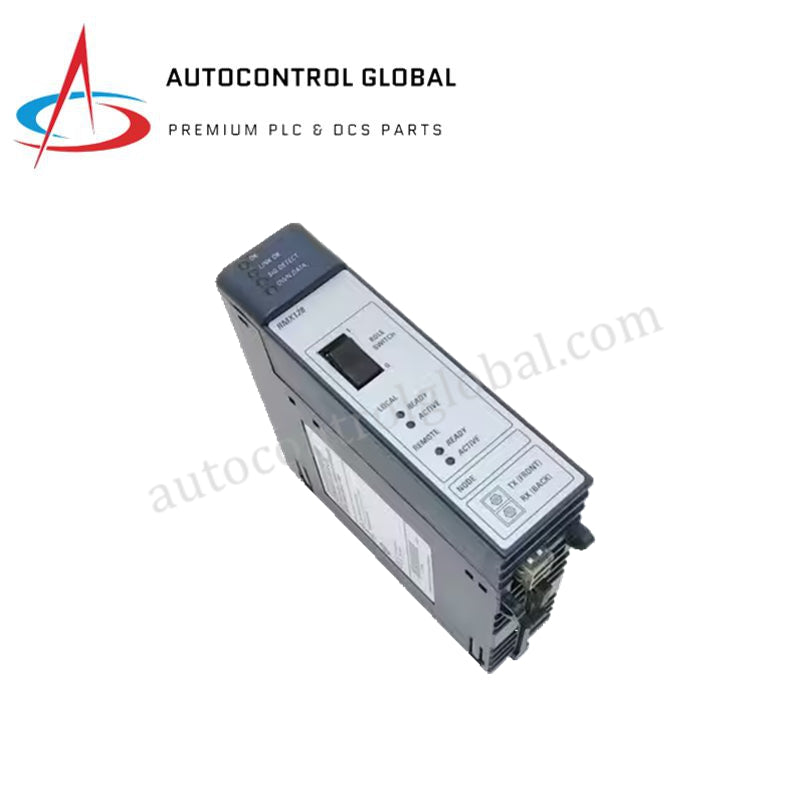

GE PACSystems RX3i IC695RMX128-DG-redundansiegeheuemodule
Die GE PACSystems RX3i IC695RMX128-DG (die IC695RMX128-redundansiegeheuemodule), wat vir hoëspoed-deterministiese datasinchronisasie in PACSystems RX3i-platforms opgestel is, bied direkte fisiese/elektriese uitvoering.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC695RMX128-DG |
| Handelsmerk | GE PACSystems |
| Oorsprong | VSA |
| Gewig | 1.10 kg |
| Afmetings | 25.4 cm x 5.1 cm x 25.4 cm |
| Bedryfstemperatuur | 0 tot 60 grade C |
| Kragverbruik | 1.2 A by +3.3 VGS-agtervlakbusvoorsiening |
| Geheuekapasiteit | 128 MB veseloptiese reflektiewe geheue |
| Data-oordragtempo | 2.12 Gbaud-seriële oordragtempo |
| Optiese koppelvlakke | Dubbele LC SFP-veseloptiese poorte (multimodus) |
| Agtervlakbuskoppelvlak | RX3i-universele agtervlak (IC695-PCI-bus) |
| Statusaanwysers | LED's vir Module OK, redundansiestatus en optiese skakelaktiwiteit |
Deterministiese veselspieëling en agtervlakbussnelheid
Die module verbind primêre en oortollige sekondêre beheerders oor toegewyde optiese lyne deur veseloptiese reflektiewe geheuetegnologie te gebruik. Die kaart werk oor 'n geïntegreerde PCI-koppelvlak en verwerk intydse geheuespieëling onafhanklik van hoofverwerker-skanderingsiklusse om die kommunikasiesnelheid van die agtervlakbus te maksimeer. Dubbele LC SFP-optiese ontvangers handhaaf deterministiese 2.12 Gbaud-datasinchronisasie, wat naatlose oorskakeling sonder prosesonderbreking moontlik maak. Ingeboude firmware-flitsversoenbaarheid verseker gesinchroniseerde parameteruitruiling tussen oortollige onderstelle, terwyl deurlopende hardeware-diagnostiek die integriteit van die optiese skakel voortdurend monitor.
Gereelde vrae
V: Wat gebeur met prosesbeheeruitvoering as een van die veseloptiese kabels wat die primêre en sekondêre RMX-modules verbind, faal?
A: Dubbele LC-veselpoorte ondersteun oortollige ring- of parallelle bekabelingstopologieë; as een skakel verbreek word, word datasinchronisasie outomaties deur die sekondêre optiese pad herlei sonder om SVE-uitvoering te onderbreek.
V: Kan die IC695RMX128-DG-module ingeplaas of verwyder word terwyl die universele agtervlak aangeskakel is?
A: Warmuitruiling vereis dat aktiewe redundansiesinchronisasie vooraf deur sagteware onderbreek word om agtervlakbusfouttoestande op die PCI-buskoppelvlak tydens verwydering te voorkom.
V: Is eksterne kragbedrading nodig om die optiese ontvangers op die module se voorpaneel te bedryf?
A: Alle bedryfsstroom (~1.2 A by +3.3 VGS) word direk vanaf die RX3i IC695-universele agtervlak se PCI-kragrail getrek, sonder eksterne hulpkragbedrading.
Riglyne vir veldinstallasie
- Kragisolasie en ESD-voorsorgmaatreëls: Skakel die agtervlak se krag af voordat die rek aanvanklik geïnstalleer word. Dra 'n ESD-polsband wat aan 'n ongeverfde metaalgrondpunt geheg is voordat jy die stroombaanbord hanteer.
- Plasing in rekgleuf: Plaas die module in enige oop universele gleuf van die IC695-universele agtervlak en druk dit stewig in totdat die boonste en onderste hougrendels die metaalraam vasgryp.
- Verbinding van veseloptiese kabel: Plaas multimodus-veseloptiese verbindingskabels met dupleks-LC-verbindings in die SFP-houers aan die voorkant totdat die sluitknippe stewig in posisie klik.
- Buigradius en kabelbestuur: Handhaaf 'n minimum buigradius van 30 mm langs veseloptiese verbindingskabels om optiese verswakking en pakketverlies tydens hoëspoed-data-oordrag te voorkom.
- Onderstel-aarding: Verbind die RX3i-basisplaat se aardklem met die hoofpaneelomhulsel se aardingsbusstaaf deur middel van dikmaat-kopergeleierdraad om hoëfrekwensiegeraas te onderdruk.
