CON041 PR6423/002-031-CN EPRO Nabyskheidssensors Omskakelaarstelsel
Manufacturer: Emerson
-
Part Number: CON041+PR6423/002-031-CN
Condition：New with Original Package
Product Type: Nabyheidssensors
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

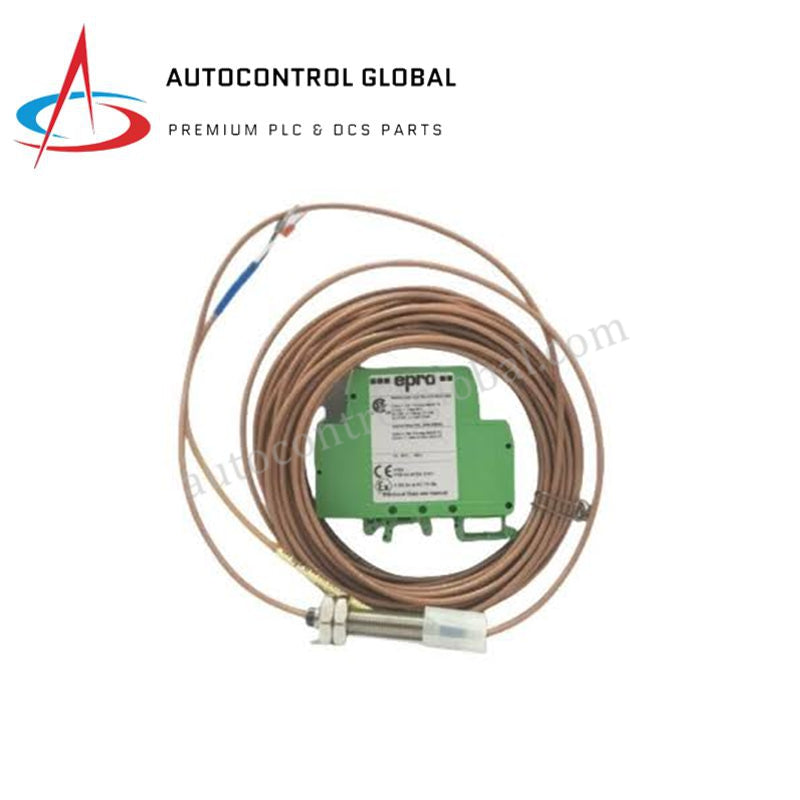

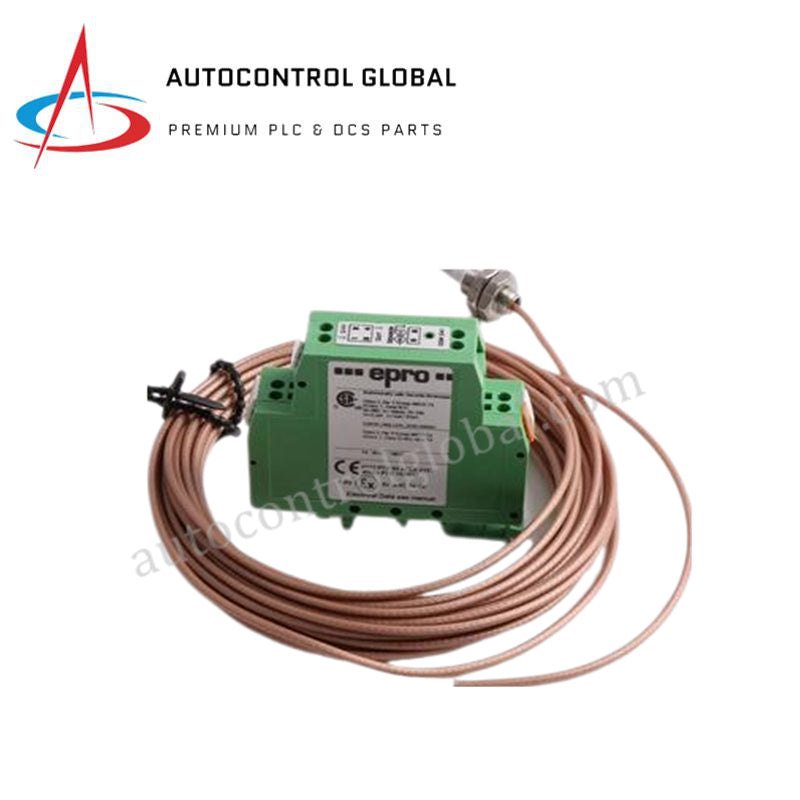

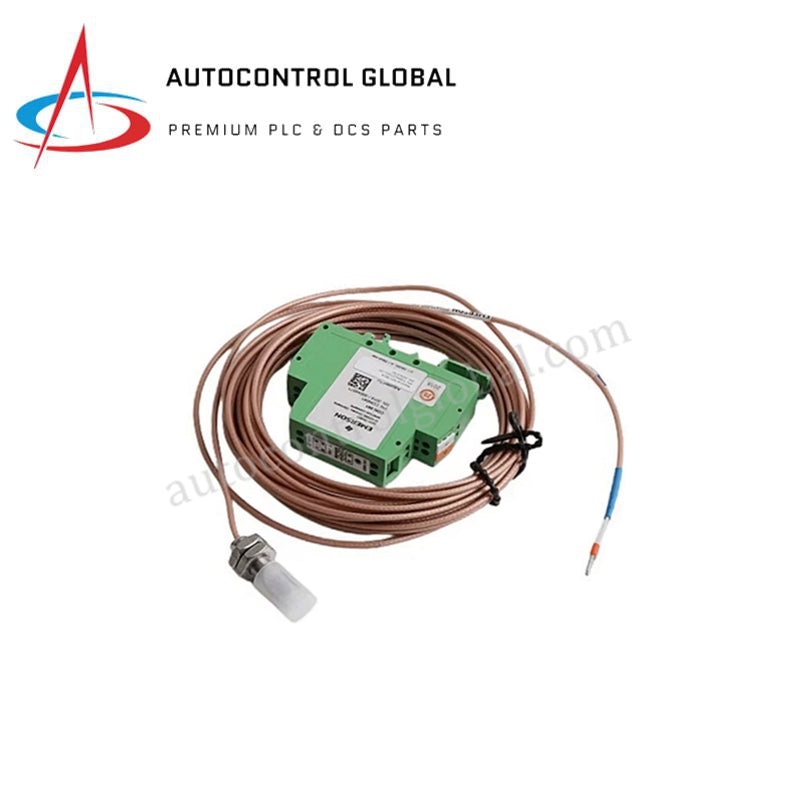

EPRO CON041+PR6423/002-031 Wervelstroom Transduksiestelsel
Die EPRO CON041+PR6423/002-031, ook gekatalogiseer as die CON041+PR6423 Wervelstroom Transduksiestelsel, funksioneer as 'n toegewyde hardeware-komponent vir kontaklose asverskuiwingmeting binne roterende masjiennetwerke.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | CON041+PR6423/002-031 |
| Handelsmerk | EPRO (Emerson) |
| Oorsprong | Verenigde State |
| Gewig | 0.4 kg |
| Afmetings | 5 cm x 19 cm x 12.8 cm |
| Bedryfstemperatuur | -35 tot +180 °C (Sensor), -30 tot +100 °C (Omksetter) |
| Kragverbruik | 0.90 W (Nominale verbruik by -24 VDC agterpaneelspanning) |
| Sensortipe | 5 mm wervelstroomsonde |
| Lineêre Meetreeks | ~1.2 mm (47 mils) |
| Totale Stelselreeks | Tot 30 mm (Afhangende van omsetter-konfigurasie-matriks) |
| Sensitiwiteit | 8 V/mm (±5%) |
| Aanvanklike Luggleuf | 0.5 mm |
| Frekwensie-reaksie | 0-20,000 Hz (-3 dB omsetter-bandwydte) |
| Statiese Akkuraatheid | ±1.5% van volle skaal |
| Lineariteitsfout | Minder as of gelyk aan 1-3.5% afhangende van reeks |
| Afwyking van Lineariteit | ±0.015 mm |
| Minimum Asdeursnee | 15 mm |
| Teikenmateriaal | Ferromagnetiese staal (42CrMo4 / AISI 4140 standaard) |
| Omksetter Opstygtyd | Minder as 15 us |
| Voedingsspanning | -23 VDC tot -32 VDC (Vir -4 tot -20 V uitset) / -21 VDC tot -32 VDC (Vir -2 tot -18 V uitset) |
| Uitsetsein | Konfigureerbaar vir 4-20 mA, 0-10 V, of ±10 V |
| Beskermingsklas | IP20 (Omksetter), IP66 (Sensorkop en kabelsamestelling) |
| Strukturele Materiale | LMgSi legering (Omksetter), Vlekvrye staalkas met PEEK punt (Sensor) |
| Sertifiserings | CE, ATEX, IECEx, CSA (Intrinsieke Veiligheid Ex ia IIC T4/T6 Gb) |
Meganiese Monitering & TSI Kenmerke
Die transduksiestelsel voer hoë-presisie wervelstroomsonde-skaalprotokolle uit, wat fisiese luggleufskommelinge aan gekonfigureerde analoogverwerkingskurwes koppel. Veldingenieurs prioritiseer gleufspanningvalidering (-10 VDC teikens) tydens instrumentlusopstelling om die 5 mm sensorpunt veilig binne die basislyn lineêre bedryfs-korridor te plaas. Hierdie deurlopende opsporingspad karteer komplekse rotor-dinamika en teken kritieke diagnostiese parameters soos radiale asvibrasie, aksiale stootverskuiwings en termiese differensiële uitsettingsgrense aan. Die geïntegreerde elektronika binne die CON041 seinbestuurder bestuur interne kruisspraakonderdrukkingsalgoritmes, wat wederkerige induktiewe koppeling neutraliseer wanneer verskeie nabyheidskanale stywe ruimtelike rangskikkings op masjienlagerhuise beset.
Gereelde Vrae
V: Hoe beïnvloed die teikenmetaal die gekalibreerde spanningsuitset van die transduseerstelsel?
A: Die kalibrasie-skaalparameters berus op ’n standaard 42CrMo4 (AISI 4140) ferromagnetiese staal teikenprofiel. Om die sondeoppervlak teen teikengebiede met ander chemiese samestellings te gebruik, verander die nominale 8 V/mm sensitiwiteit en veroorsaak afwykingsfoute tensy die omsetterkrommes aangepas word.
V: Is warm-wissel toegelaat vir die CON041 seinomsetter-assemblage tydens aktiewe stelselbedryf?
A: Nee. Ontkoppel die seinomsetter nie terwyl die toevoerlyne aktief is nie, aangesien dit intrinsieke veiligheidskode in gevaarlike plekke oortree. Veldpersoneel moet die inkomende negatiewe gelykstroomspanning isoleer voordat enige komponentkoppelvlak ontkoppel word.
V: Kan die sensorsisteem deurlopend werk in omgewings met uiterste humiditeit?
A: Die IP66-gegradeerde sensorhoof hanteer vogtige toestande, mits die terminaalverbindings aan die seëlspesifikasie voldoen. Die omsetterblok het ’n IP20-gradering en vereis installasie binne ’n weerbestande omhulsel om vogkondensasie op die stroombaanbane te voorkom.
Veldinstallasie Riglyne
- Sondepunt Sentrering: Steek die geskyfde sondebehuising in die gemasjineerde poort in, en monitor die rou uitsetlus met ’n voltmeter totdat die geverifieerde gapingsetpunt bereik word, wat optimale plasing binne die lineêre kalibrasiegrense verseker.
- Skild Kontinuïteit Roete: Verbind die gepantserde sensor kabelvlegselgrond direk met die primêre masjiengrondingsrail. Handhaaf geïsoleerde skildblokke tot by die drywer terminaalverbindings om hoëfrekwensie elektromagnetiese geraasroetes te blokkeer.
- Fisiese Ruimtegrense: Verifieer dat die sensorpunt ’n minimum vrye afstand van 15 mm van omliggende strukturele grense handhaaf om kalibrasiefoute weens rand-effekte te vermy. Bevestig die kabelboom teen rotasie-vibrasie wrywingpunte.
- Omsetter Module Plaas: Monteer die ALMgSi legering CON041 behuising op ’n standaard 35 mm DIN-rail uitleg. Plaas die drywer terminaalblok binne ’n omgewingsbeheerde veldboks om die elektronika teen industriële stofbesoedeling te beveilig.
