Digitale baai-beheerderbeskermingsrelais | GE F650GNFBF1G0HICE
Manufacturer: GE Fanuc
-
Part Number: F650GNFBF1G0HICE
Condition：New with Original Package
Product Type: Digitale Beskermingsrelais
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

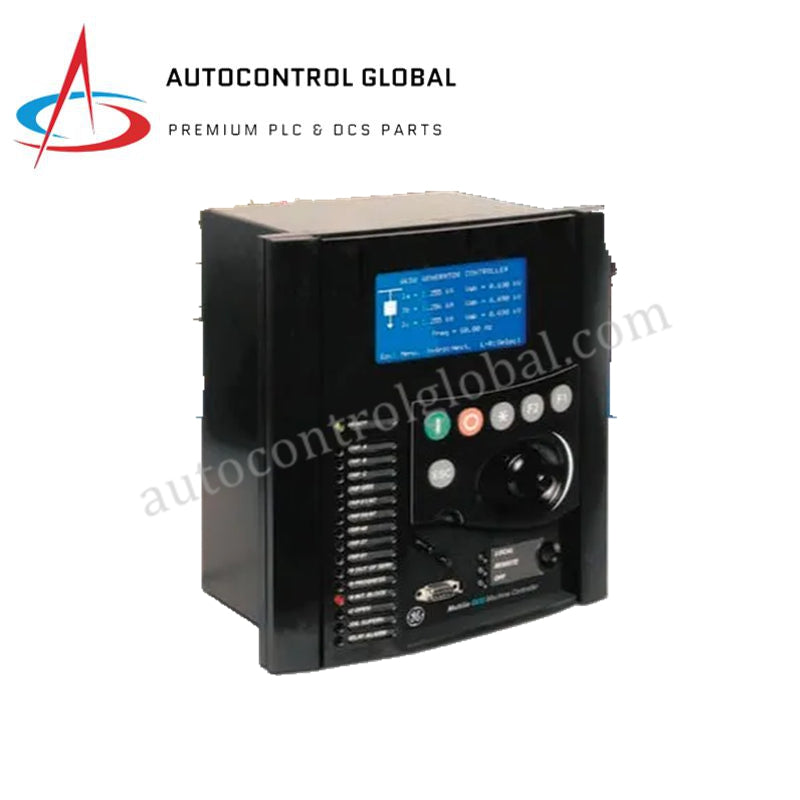

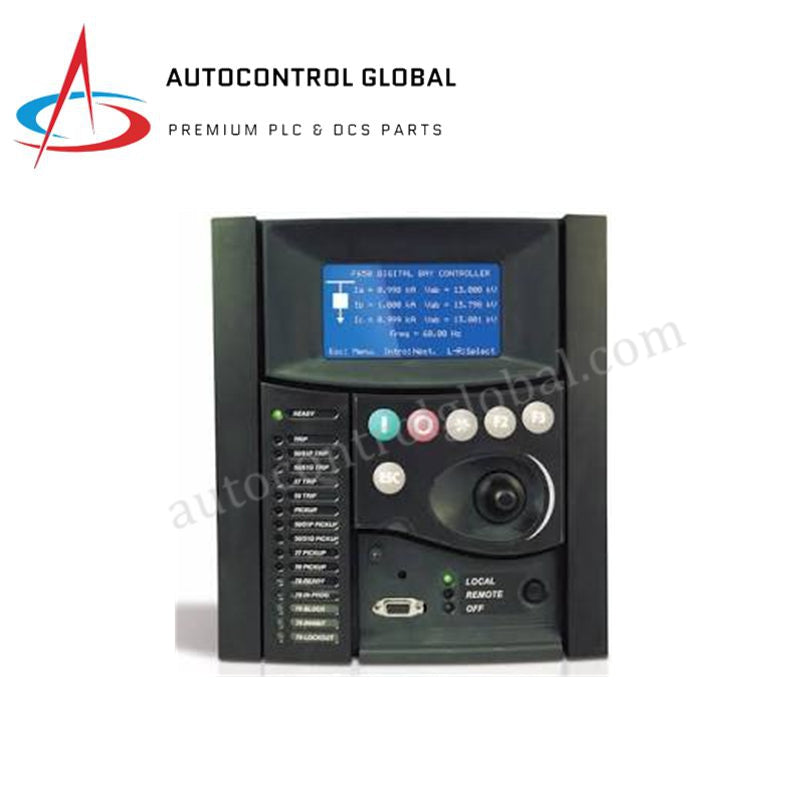

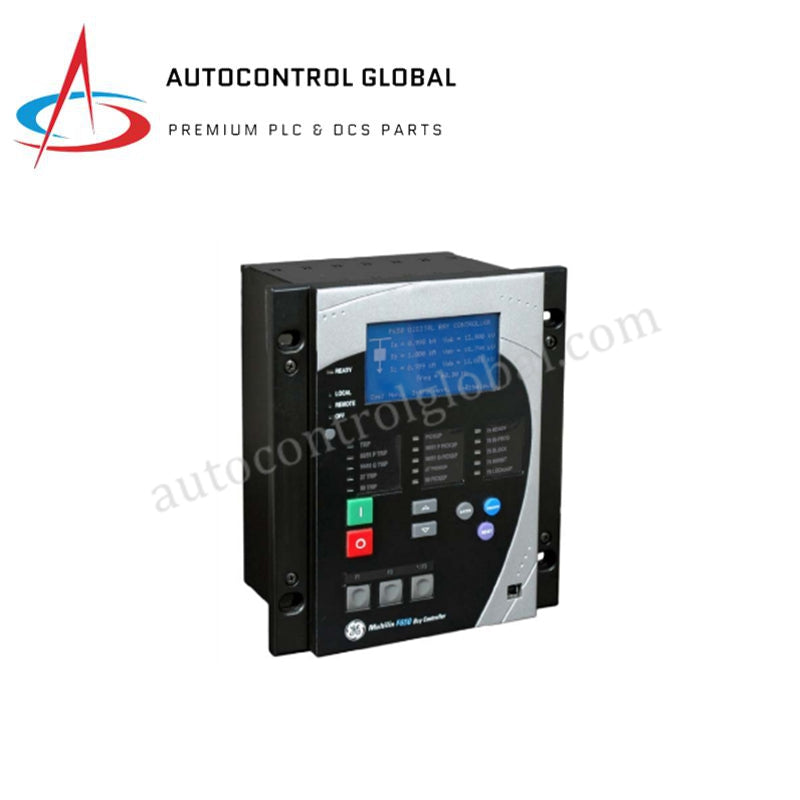

GE Multilin F650GNFBF1G0HICE F650 Digitale Beskermingsrelais en Baai-beheerder
Die GE Multilin F650GNFBF1G0HICE (F650 Digitale Baai-beheerder), wat vir voederbeskerming en uitvoering van brekerbeheer in substasie-outomatiseringsplatforms gekonfigureer is, verskaf direkte fisiese/elektriese uitvoering. Hierdie vastetoestand-beskermingsnodus verwerk meerfase-spanning-, stroom- en diskrete statusseine om rigtingoorstroom-isolasie, vragafskakelingsroetines en outomatiese brekervergrendeling uit te voer.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | F650GNFBF1G0HICE |
| Handelsmerk | GE Multilin |
| Oorsprong | VSA |
| Gewig | 3.5 kg |
| Afmetings | 220 x 180 x 200 mm |
| Bedryfstemperatuur | -40 grade C tot +70 grade C |
| Kragverbruik | 110–240 V WS of 24–125 V GS (opsieafhanklik, tot 110–250 V WS/GS) |
| Beskermingselemente | Oorstroom (50/51), aardfout (50N/51N), rigtingoorstroom, brekerfaling (50BF), onder-/oorspanning (27/59), frekwensie (81U/O), hersluiting (79) |
| Vertoon | Grafiese LCD met plaaslike sleutelbord |
| Diagnostiek | Gebeurtenissevolgorde (SOE), ossillografie, foutregistrasie |
| Kommunikasieprotokolle | IEC 61850, Modbus RTU/TCP, DNP3 |
| Hardeware-koppelvlakke | RS-485, Ethernet RJ45 |
| Tydsinchronisasie | SNTP, IRIG-B |
| Kastemontage | Ingeboude paneelmontering |
Deterministiese industriële netwerkuitvoering en agtervlakdiagnostiek
Die GE Multilin F650GNFBF1G0HICE benut hoëspoed-agtervlakverwerkingsargitekture om komplekse beskermingslogika saam met deurlopende netwerkkommunikasietake uit te voer. Hoë kommunikasiespoed op die agtervlakbus stel die hoofverwerker in staat om I/O-digtheidskaling deterministies te bestuur sonder om relais se uitskakelseinlatensie te verleng. Netwerkkommunikasie, insluitend IEC 61850 GOOSE-boodskappe, word op toegewyde protokolenjins uitgevoer om inmenging van pakkieverwerking met kern-ANSI-beskermingsfunksies uit te skakel. Fermware-flitsversoenbaarheid verseker dat stelseloperateurs opgedateerde beheeropstellingslêers deur EnerVista-sagteware kan laai terwyl die volledige integriteit van die bedryfsgeheue behoue bly.
Gereelde vrae
V: Hoe beïnvloed die opdatering van fermwareflits die aktiewe relaisbeskermingsalgoritmes?
A: Fermwareflitsprosedures skort aktiewe insetmonitering en uitvoering van uitskakeluitsette tydelik op. Ingenieurs moet primêre stroomtransformatorstroombane isoleer en die voederlas oordra voordat ’n fermwareflitsopdatering deur die voorste RS-232-opstellingspoort of Ethernet-verbinding begin word.
V: Watter aardingsvoorsorgmaatreëls voorkom skade aan kommunikasiepoorte tydens skakelverbygaande toestande in substasies?
A: Afgeskermde RS-485- en Ethernet-kabels moet by ’n enkele onderstelpunt geaard word met grondbande met lae impedansie. Isoleer veldkabelafskermings aan die verste terminaalkant van aardgrond om te voorkom dat aardlusstrome in die interne agtervlak-ontvangerkringe koppel.
V: Hoe hanteer die interne kragtoevoer verbygaande dalings in GS-beheerspanning?
A: Die hulpkragtoevoermodule met ’n wye reeks bevat interne kapasitiewe houkringe. Hierdie kringe handhaaf deurlopende logikakrag en behoud van die relaisstatus tydens kortstondige spanningsdalings tot by die laer bedryfsdrempel tydens groot GS-busskakelgebeurtenisse.
Riglyne vir veldinstallasie
Monteer die onderstel in ’n ingeboude paneeluitsnyding met die ingeslote sy-monteringshardeware en draai alle paneelklemme eweredig vas om ’n stofdigte sitplek vir die raam te verseker. Verbind ’n toegewyde koper-aardgeleier (minimum 4 mm vk.) vanaf die primêre onderstel se aardingsneus direk aan die hoofkoper-aardstaaf van die substasie om hoëfrekwensie-verbygaande steurings weg van interne verwerkingsborde af te lei.
Skei sekondêre stroomtransformator- (CT) en spanningtransformator- (VT) bekabeling van GS-beheerdrade en kommunikasielyne deur dit in onafhanklike metaalgeleidingskanale te roeteer. Handhaaf ’n minimum fisiese afstand van 30 cm tussen seinkabels en hoëkraggeleiers om elektromagnetiese steuring te voorkom. Verifieer dat alle CT-sekondêre geleiers deur kortsluittoetsskakelaars loop voordat verbindings by die agterste bedradingblokke beëindig word. Draai alle skroewe van die terminaalblokke tot die gespesifiseerde wringkraggrense vas voordat hulpkragtoevoerleidings aangeskakel word.
