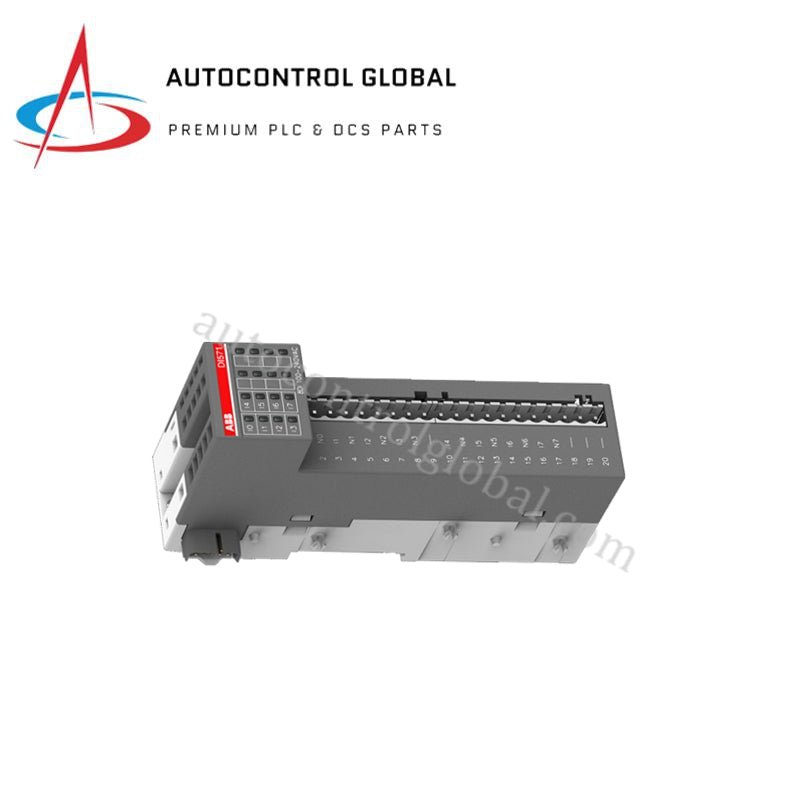

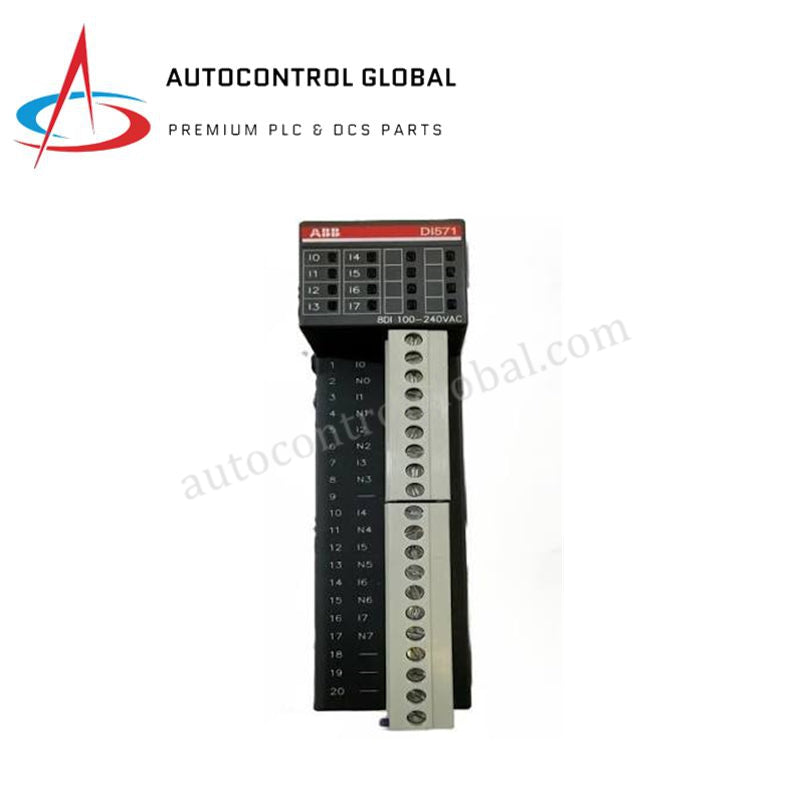

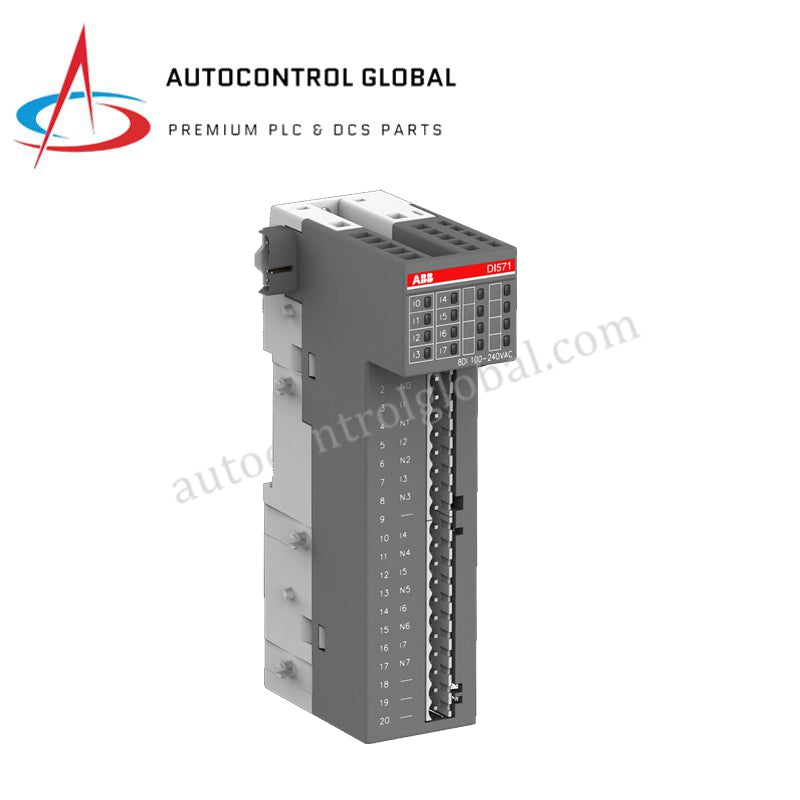

Digitale Invoermodule | ABB DI571 S500-eCo 1TNE968902R2103
Manufacturer: ABB
-
Part Number: DI571 1TNE968902R2103
Condition：New with Original Package
Product Type: Digitale Invoermodules
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB DI571 S500-eCo Digital Input Module
The ABB DI571, also cataloged as the DI571 Digital Input Module, operates as a dedicated hardware component for discrete DC signal detection within AC500-eCo PLC networks. Configured to monitor 24 VDC state changes from field sensors, switches, and proximity circuits, the module transmits binary data profiles through the local system interface to the central processing unit, executing data conversion loops at the hardware layer without software-driven processing jitter.
Hardware Specifications
| Parameter | Specification |
|---|---|
| Model | DI571 (Part Number: 1TNE968902R2103) |
| Brand | ABB |
| Origin | China |
| Weight | 115 g net (0.22 kg gross) |
| Dimensions | 34 mm x 74 mm x 135 mm (W x H x D) |
| Operating Temp | 0 to +60 deg C (horizontal mounting), 0 to +40 deg C (vertical mounting) |
| Power Consumption | Determined by channel population and backplane load specs |
| Number of Digital Inputs | 8 digital inputs (1-wire configuration) |
| Input Voltage Type | DC |
| Input Voltage (Rated) | 24 VDC (operating range: 15 to 30 VDC) |
| Input Current Draw | ~3 mA per channel |
| Input Delay Time | 0 to 1: 1 ms, 1 to 0: 1 ms |
| Channel Grouping | 1 group of 8 channels |
| Electrical Isolation | Galvanic isolation between input group and internal logic |
| Process Supply Voltage | 24 VDC process supply via UP terminal |
| Reference Potential | 0 VDC via ZP terminal |
| Transient Voltage | Clamps surge voltages up to 35 VDC for 0.5 s |
| Degree of Protection | IP20 |
Industrial Control and Network Integration Technical Attributes
Die hardeware beskik oor 'n 8-punt halfgeleier-invoerlêer wat ontwerp is om volle firmware-flitskompatibiliteit met die AC500-eCo-verwerkersreeks te handhaaf. Die toestel koppel aan die interne rugplaatbusstruktuur en pas oordragspoed aan om kommunikasie-oorlading tydens gelyktydige invoeroorgange te voorkom.
Wanneer dit gerouteer word na Profinet- of EtherNet/IP-deterministiese netwerke deur 'n plaaslike hoofstasie of buskoppelaar, werk die module sy prosesbeeldtabel binne 'n 1 ms seinverifikasiefiltervenster by. Die interne stroombaan beperk aangrensende lynkruisspraak deur 'n galvaniese isolasieblok tussen die veldkant-invoergroep en die logika-spoed te gebruik. Kragverspreiding na die invoervoorbereidingskirkuite berus op 'n 24 VDC-lyn wat aan die UP-verbinding gekoppel is, wat 'n eksterne 3 A vinnig-werkende sekering vereis om oorlaai-anomalieë te onderskep voordat dit interne optokoppelare beskadig.
Gereelde Vrae
V: Wat is die primêre gevolge van die verandering van die fisiese monteerrigting van die DI571-blok?
A: Standaard horisontale installasie laat volle termiese dissipasie toe tot +60 °C. As die behuising vertikaal op die DIN-rel vasgemaak word, word natuurlike konveksie-lugstrome belemmer, wat ’n omgewings-termiese afgradering tot ’n maksimum bedryfsgrens van +40 °C vereis.
V: Kan die insetvertragingfilters van die DI571 onder die 1 ms spesifikasie gewysig word via programmeringsagteware?
A: Nee, hierdie spesifieke hardewaremodule het ’n vaste hardeware RC-filternetwerk wat ’n konstante 1 ms oorgangvertraging vir beide stygende (0 tot 1) en dalende (1 tot 0) kante bepaal om meganiese skakelklank te onderdruk.
V: Word warm-wissel ondersteun vir hierdie module tydens aktiewe PLC CPU-bedryf?
A: Nee, die S500-eCo agtervlak-infrastruktuur het nie aktiewe kragklemkringe vir warm-wissel uitvoering nie. Jy moet die agtervlak-logika krag verwyder en die UP/ZP prosesvoeding isoleer voordat jy die module losmaak of insteek.
Veldinstallasieriglyne
- DIN-Rel Monteerbestendigheid: Klik die chassis op ’n goedgekeurde simmetriese TH35 DIN-rel. Druk stewig totdat die agterste plastiekspanninghaak in posisie sluit om meganiese verskuiwing deur paneelvibrasie te voorkom.
- Afskerming en Aardingsstandaarde: Omhul laespanning seinlyne in gedraaide paar afgeschermde geleiers. Koppel die afskermings direk aan die kasfunksionele aarde-busbalk by die omhulsel se toetspunt, en vermy lusse met algemene seinretour.
- Eksterne Oorstroombeskerming: Monteer ’n eksterne 3 A vinnig-werkende sekering op die 24 VDC-voedingsdraad wat die UP-terminale voed om die interne digitale insetspoornetwerke teen eksterne kortsluitfoute te beskerm.
- Bedradingskonfigurasies: Koppel 1-draad veldtoestelle direk aan die inpropbare terminaalblokkoppelvlakke, en sorg dat die draadisolering presies verwyder word om blootgestelde geleiers of hoë-weerstand terminaalpunte te vermy.
