Digitale Uitsetmodule | Allen Bradley 1769-OV16 CompactLogix
Manufacturer: Allen Bradley
-
Part Number: 1769-OV16
Condition：New with Original Package
Product Type: Digitale I/O-kaarte
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

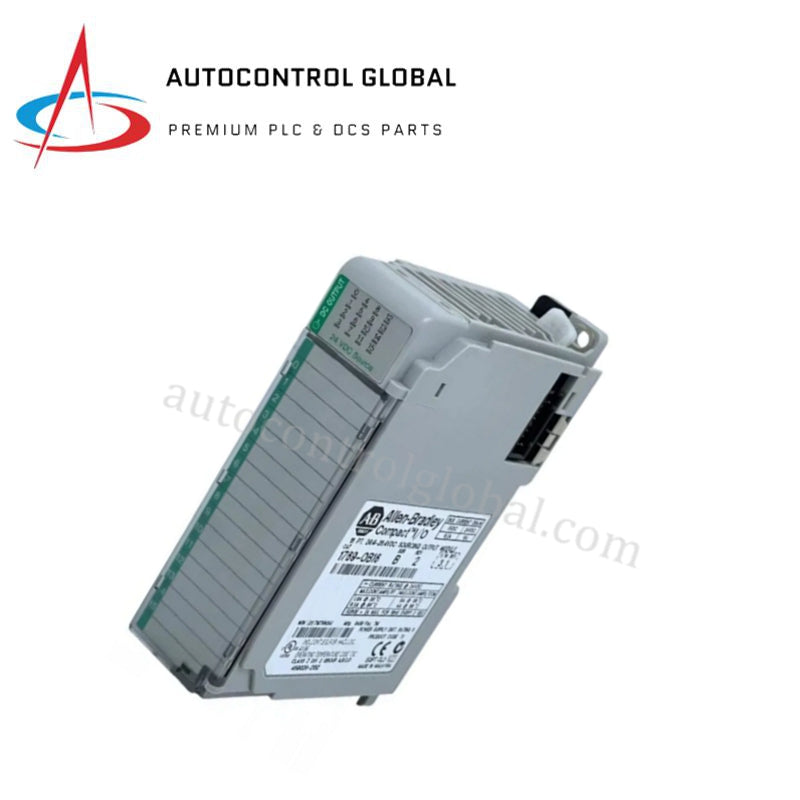

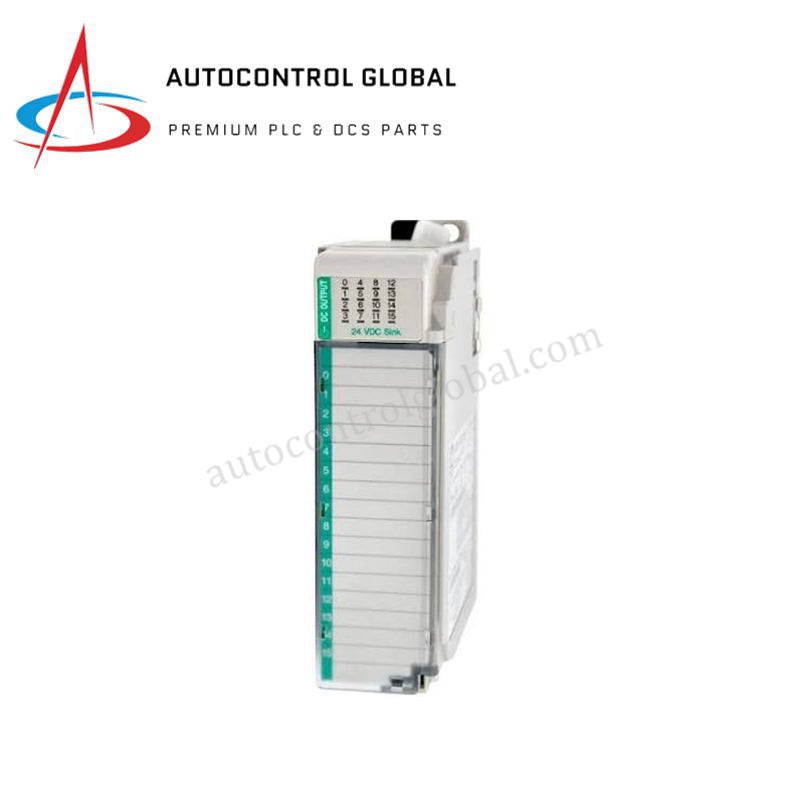

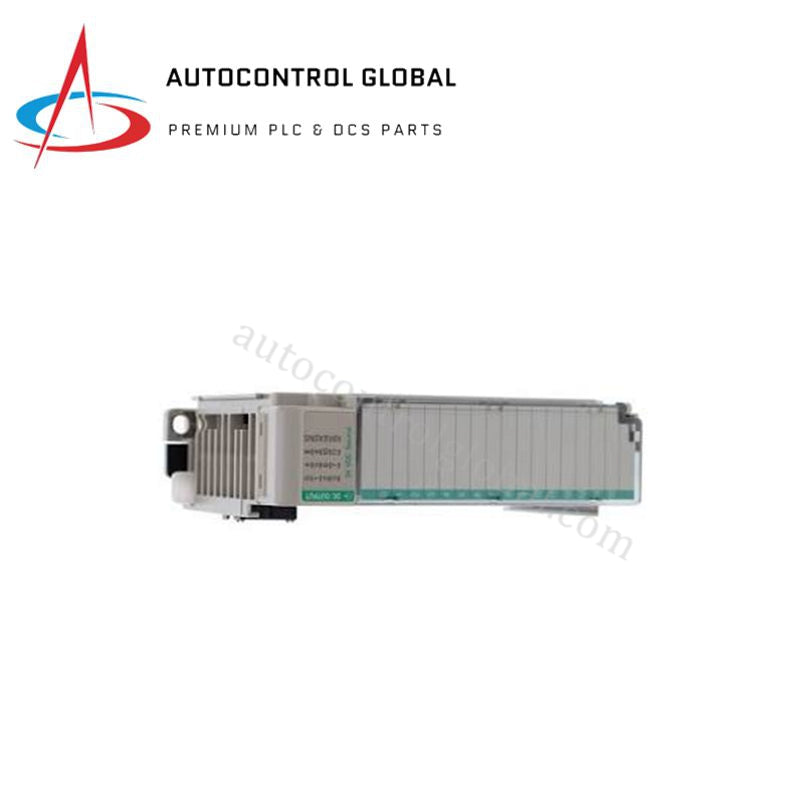

Allen Bradley 1769-OV16 Compact I/O Digitale Uitsetmodule
Die Allen Bradley 1769-OV16, ook gekatalogiseer as die 1769-OV16 Digitale Uitsetmodule, funksioneer as 'n toegewyde hardewarekomponent vir soliede-staat-skeiding binne CompactLogix-kas-agterpaneelomgewings. Die module voorsien 16 hoëdigtheid stroom-sinkende transistooruitsette wat ontwerp is om eksterne DC-solenoïede, relais, aanduidingspanele en lae-krag beheersirkels te aktiveer.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | 1769-OV16 |
| Handelsmerk | Allen Bradley / Rockwell Automation |
| Oorsprong | China |
| Gewig | 0.20 kg (0.44 lbs) |
| Afmetings | 118 x 87 x 35 mm |
| Bedryfstemperatuur | 0 tot 60 °C |
| Bergingstemperatuur | -40 tot 85 °C |
| Kraggverbruik | 3.5 W maksimum kragverspreiding |
| Aantal uitsette | 16 kanale |
| Uitsettipe | Vaste-staat DC-sink (Let wel: Sinktopologie stem ooreen met die amptelike OV-spesifikasie eerder as teenstrydige teks) |
| Spanningsreeks | 10-30 VDC |
| Uitsetstroom per punt | 1.0 A maksimum by 30 °C (afgradering geld by verhoogde temperature) |
| Totale modulestroom | 8.0 A maksimum kumulatiewe las |
| Agterpaneelstroomtrek | 220 mA by 5 VDC (0 mA by 24 VDC) |
| Isolasiespanning | 750 VDC tussen veldkant en stelsel-agterpaneellogika |
| Kragvoorsieningsafstandgradering | 8 modules maksimum vanaf plaaslike kragbron |
| Vibrasieverdraagsaamheid | 10 tot 500 Hz, 5 g operasionele versnelling |
Deterministiese Netwerkbus-integrasie
Die 1769-OV16 funksioneer as 'n fisiese koppelvlakterminal wat kanaalstatusveranderings sinchroniseer met die agterpaneelbus-kommunikasiesnelheidsraamwerk. Wanneer dit in stelsels geïnstalleer word wat aan Profinet / EtherNet/IP deterministiese netwerke gekoppel is, reageer die hardeware op kontroleerder-uitsetbeelde sonder om plaaslike lusverwerkingvertraging te genereer. Die interne stroombaankomponente handhaaf streng I/O-digtheid-skaalprofiele, wat die agterpaneel se stroomverbruik binne die 220 mA grense by 5 VDC hou. Hierdie stabiele verbruikmodel voorkom dat buslyn-ruis interne logika-registers korrupteer of firmware-flits-kompatibiliteit tydens piekinduktiewe laswisselreekse breek.
Gereelde Vrae
V: Ondersteun die 1769-OV16 Verwydering en Insetting Onder Krag (RIUP) of warm-inprop-operasies?
A: Nee. Die 1769-stelselargitektuur ondersteun nie warm-inprop nie. Jy moet die stelselkragvoorsiening heeltemal isoleer en alle eksterne 24 VDC-veldkrabron afskakel voordat jy die module verwyder of aanbring om elektriese skade oor die rugpaneelpennetjies te voorkom.
V: Watter aksies vind binne die module plaas as die kumulatiewe uitsetstroom die maksimum limiet van 8.0 A oorskry?
A: Die module het nie interne outomatiese totale stroombeperking nie. Oorskryding van die 8.0 A limiet veroorsaak vinnige termiese hitte-opbou binne die soliede-toestel-transistorbank, wat lei tot hardeware-agteruitgang of baanfout. Jy moet swaar elektriese laste versprei deur eksterne tussenliggende relais te gebruik.
V: Waarom moet hierdie module binne ’n spesifieke aantal gleuwe van die stelsel se kragvoorsiening geplaas word?
A: Die 1769-OV16 het ’n kragvoorsieningsafstandgradering van 8 modules. Om die hardeware verder weg te plaas, veroorsaak onaanvaarbare lynweerstand en spanningsval langs die interne rugpaneel-kragverspreidingsbane, wat lukrake kommunikasieonderbrekings veroorsaak.
Riglyne vir Veldinstallasie
- Kontinuïteit van Omhulsel Aarding: Bevestig die samestelling aan ’n skoon, ongeskilderde 35 mm DIN-rail. Verbind ’n soliede koper-aardgeleier van die hoofchassis-aardklem direk na die stelselomhulsel se aardingsplaat.
- Induktiewe Lasonderdrukking: Installeer eksterne onderdrukkingsdiodes of varistors direk oor die terminale van alle gekonnekteerde DC-induktiewe laste, soos solenoïedkleppe en meganiese relais, om spanningsweerkaatsing tydens afskakelgebeure te blokkeer.
- Keuse van Geleiersgrense: Sluit eksterne veldkabels af deur slegs kopergeleiers te gebruik, met groottes van 22-14 AWG vir soliede drade of 22-16 AWG vir gestrande drade, met isolasietemperatuurgraderings van 90 °C of hoër.
- Verifikasie van Meganiese Geslote Anker: Kontroleer dat die fisiese bushefbome heeltemal in die geslote posisie met die aangrensende modules gly voordat die skroewe van die voorpaneel se paneelmontering vasgedraai word of veldkrag toegepas word.
