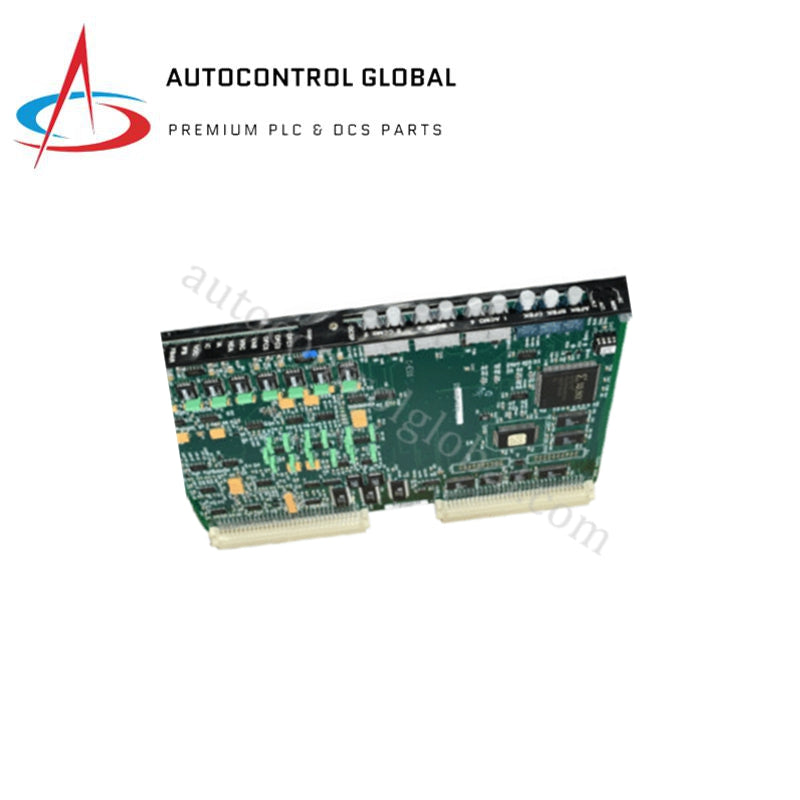

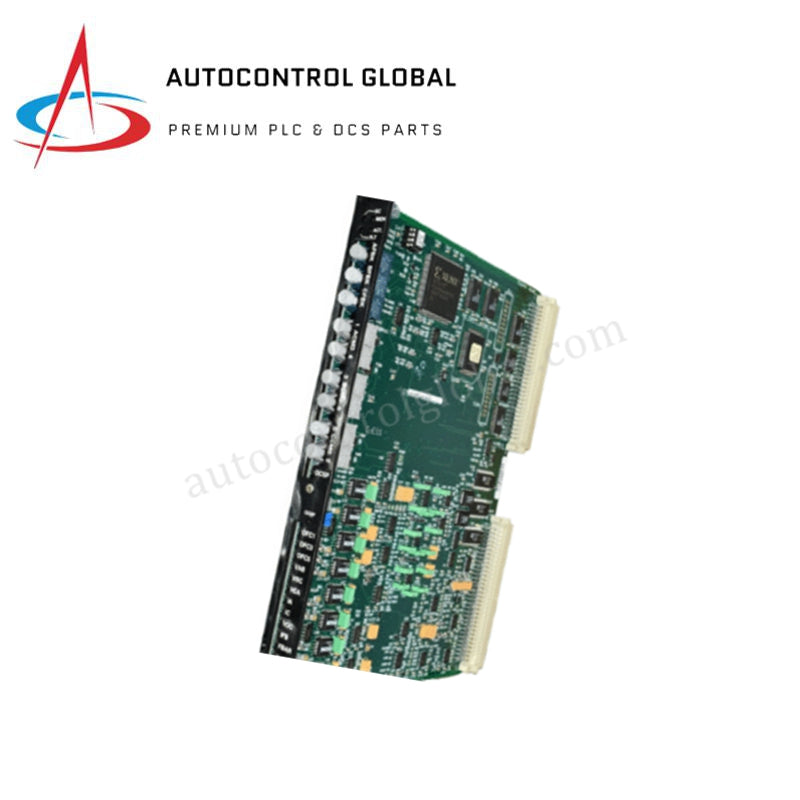

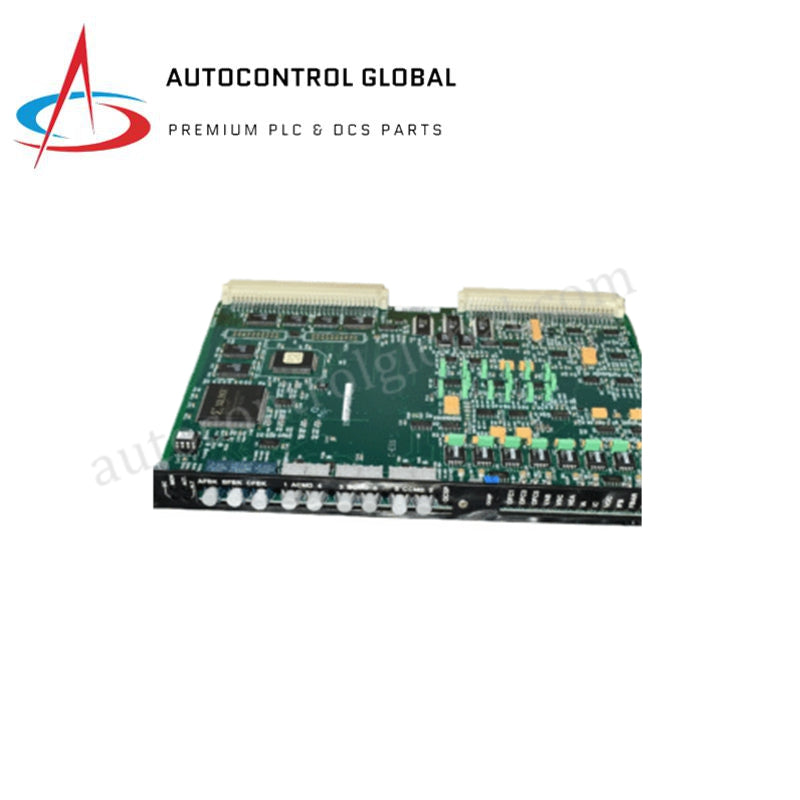

Diskrete Terminalbord GE IS200TDBTH6A Merk VI

GE IS200TDBTH6A Diskrete Terminalbord

Geconfigureer vir diskrete seinterminering in Mark VI-stelsels, bied die GE IS200TDBTH6A (IS200TDBTH6A Diskrete Terminalbord) direkte fisiese en elektriese uitvoering van veld-tot-beheerder seinkaarteer.

Hardeware Spesifikasies

Industriële Beheer en I/O Digtheid Skaal

Die Mark VI-argitektuur gebruik die IS200TDBTH6A om diskrete en termokoppel seinverkryging te bestuur. Die module-ontwerp ondersteun I/O digtheid-skaal deur 12 insetkanale in ’n enkele terminalkoppelvlak te konsolideer, wat kasruimte optimaliseer. Dit handhaaf volle firmware-flits versoenbaarheid deur die gekoppelde I/O-pak, wat verseker dat seinverwerkingslogika deterministies bly oor die beheernetwerk. Verder bied die bord-argitektuur 2500 VDC isolasie, wat effektief geraasverspreiding van veldkant sensors na die primêre beheer-rugplaat voorkom. Die module akkommodeer ook hoëspoed buskommunikasiesnelheid om real-time sinkronisasie tussen die turbinebeheerder en die fisiese terminalblok te verseker.

Gereelde Vrae

V: Ondersteun die IS200TDBTH6A warm-wissel tydens turbinebedryf?

A: Die terminalbord self funksioneer as ’n passiewe koppelvlak. Terwyl velddrade tydens onderhoud ontkoppel kan word, moet gebruikers die terrein-spesifieke LOTO-prosedures volg en die toestand van die geassosieerde I/O-pak verifieer voordat fisiese verwydering plaasvind.

V: Hoe koppel hierdie bord met redundante I/O-pakke?

A: Die bord het multi-pen randkoppelvlakke wat met die I/O-pak rugplaat koppelvlak belyn. In redundante konfigurasies fasiliteer die bord gelyktydige seinpadverspreiding na die primêre en rugsteunbeheerders.

V: Is eksterne krag nodig vir die Koue Koppeling Kompensasie (CJC) stroombaan?

A: Nee, die CJC-stroombaan word deur die gekoppelde I/O-pak aangedryf. Die bord stuur die termiese verwysingsdata saam met die rou termokoppel millivolt seine na die beheerder vir verwerking.

Veldinstallasie Riglyne

1. Montering: Bevestig die bord op ’n standaard DIN-rail of direk aan die turbinebeheerkas rugplaat met die voorsiene monteringgate.
2. Seinbedrading: Koppel diskrete of termokoppel veldsensors aan die skroefterminale. Verifieer dat terminaletikette ooreenstem met die I/O-kaart wat in die beheersoftware gedefinieer is.
3. Afskerming: Verseker dat alle veldkabelafskermings aan die chassisgrondklemme op die terminalbord bevestig is om hoëfrekwensie-onderbrekings te voorkom.
4. Validering: Gebruik ’n gekalibreerde bron om seine in die insetkanale in te spuit en verifieer korrekte registrasie in die beheersoftware voordat die turbinebeheerlyne in gebruik geneem word.
