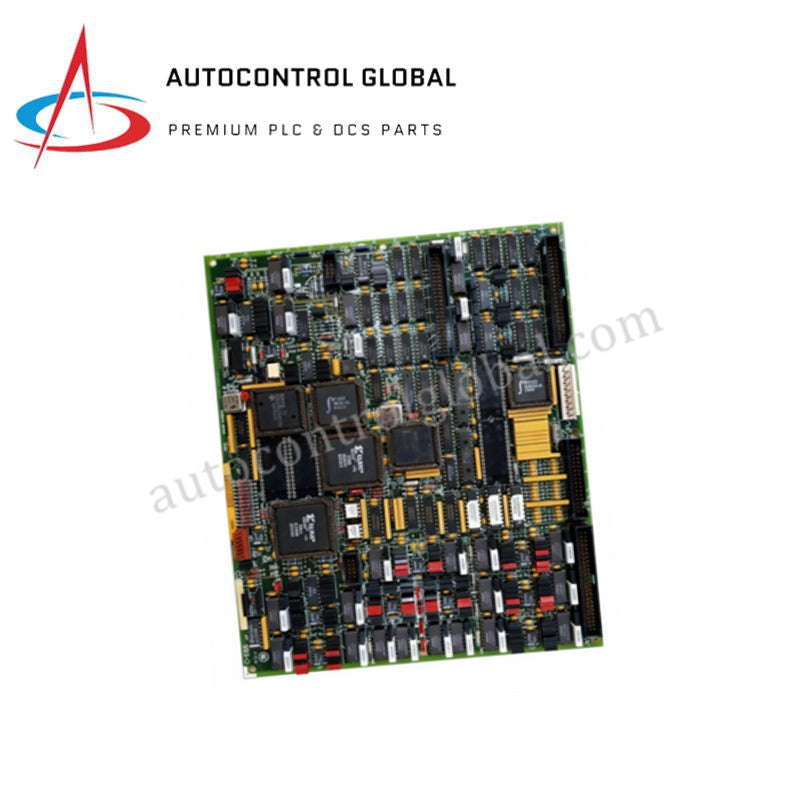

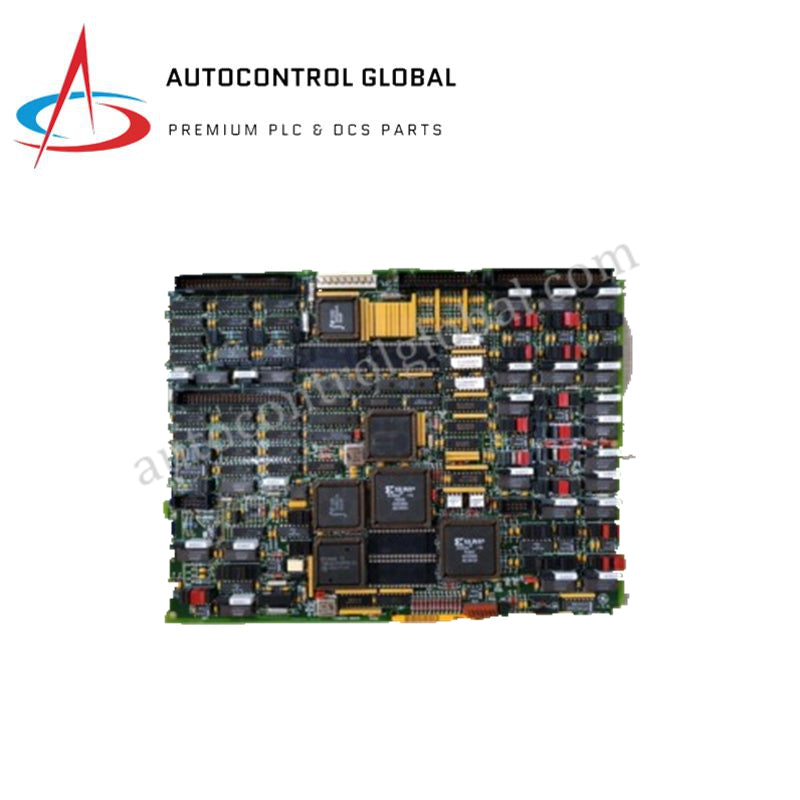

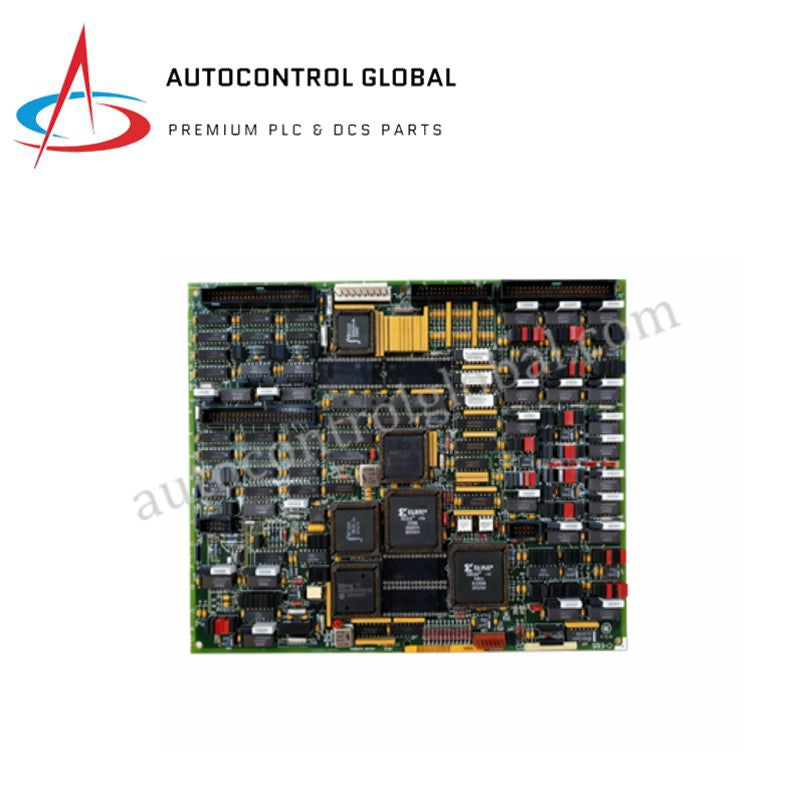

DS200TCEAG1ADB GE Merk V I/O-koppelvlakbordmodule

GE DS200TCEAG1ADB Mark V Kern Analoog I/O en Oorspoedbeskermingsbord

Die GE DS200TCEAG1ADB dien as die primêre DS200TCEA I/O-koppelvlakbord wat gebruik word om kritieke rotorspoedmonitering en turbinebeskerming binne Mark V Speedtronic-platforms uit te voer. Die hardewarebord funksioneer as ’n hoogbetroubare hardeware-koppelvlak, wat analoog sensorinsette en pulsreeksseine omskakel in gekondisioneerde digitale veranderlikes deur middel van aan boord logika-reekse en toegewyde RAM-buffers. Deur deterministiese seinpaaie tussen primêre spoedopnemers en uitsettripkringe te vestig, bied die module lae-latensie uitvoering van noodafsluitlogika direk oor die beheerdersbus op die agterbord.

Hardeware Spesifikasies

Industriële Beheer Agterbordbus-argitektuur en I/O-skaalverandering

Die hardewarekomponent koördineer seinroeteringskonfigurasies binne die sentrale kas deur plaaslike spoedregisteropdaterings met die gasheerverwerkingsiklus te sinkroniseer. Die uitlegontwerp stem ooreen met agterbordbus-kommunikasiespoedvereistes deur tydelike pulsinsette binne gelokaliseerde geheue-areas te buffer voordat die kerntripmatriks opgedateer word, wat latensie-foute oor die aktiewe I/O-digtheid-skaalprofiele vermy. Korrek module-uitvoering vereis uniforme konfigurasie-belyning oor ooreenstemmende kaartlae, wat verseker dat firmware-flits-kompatibiliteitsopdaterings of hardeware-wysigings presiese tydsbasisse handhaaf tydens gelyktydige drievoudige modulêre redundante beskermingsiklusse.

Gereelde Vrae

V: Hoe hanteer die DS200TCEAG1ADB-koppelvlak lewendige wisselbeperkings binne die Mark V-beheerkas?

A: Hierdie bord ondersteun nie warm-wisselbedrywighede nie. Veldtegnici moet die plaaslike paneelafdeling isoleer en heeltemal afskakel voordat die samestelling vervang word, aangesien die breek van verbindingspaaie op ’n lewendige agterbordbus seintransiente kan veroorsaak wat onmiddellike nood-turbine-triplogika aktiveer.

V: Watter fisiese aanwyser bevestig normale verwerkersinchronisasie en aktiewe buskommunikasie?

A: Die bord het randgemonteerde LED-hartklopaanwysers. Gereelde ritmiese pulsering dui op behoorlike interne verwerkingslusse en sinkroniese kommunikasie met die sentrale beheerder, terwyl ’n donker of geslote toestand ’n mikrokode-uitvoeringskraak of kragverlies aandui.

V: Hoe word die relais-aandryfsuitsette gemonitor vir afwaartse lusfoutbeskerming?

A: Aan boord kontrolekringe volg die terugvoer-spanningstoestande direk oor die uitsetlus-terminale. Enige deurlopendheidsafwyking tussen die logika-instruksie-register en die fisiese hardewarekontaktoestand registreer onmiddellik ’n diagnostiese stelsel-foutwaarskuwing op die agterbordnetwerk.

Veldinstallasieriglyne

• Kasbelyningsstappe: Plaas die kaartraam in die ooreenstemmende vertikale belyningsbane van die Mark V-kaartkas. Druk die eenheid reguit agtertoe met eweredige druk totdat die multi-pen randkoppelvlakke volledig met die agterbordsokke verbind, en sluit dan die retensiesluiters vas.
• Tachometer-skermterminasies: Lei alle laevlak-pulsspoedinsette met gedraaide-paar afskermkabels. Terminasie van die drein-draad moet uitsluitlik by die primêre omhulsel-aardstaaf met lae-impedansie-verbindings geskied om algemene modus-ruisvoortplanting te blokkeer wat spoedmetings kan verander.
• Draadpadisolasie: Skeid die laespanning analooginsette en tachometerkabelpaaie van hoëkrag-AC-verspreidingslyne binne die kasdraadweë. Handhaaf afsonderlike fisiese skeidingssones om te voorkom dat hoëspanning-skakelstrome spookspoedfrekwensies veroorsaak.
• Omgewingsvrywaringsverifikasie: Verifieer dat interne kasafkoelfanmeganismes volgens bedryfsgrense funksioneer voor inbedryfstelling. Hou strukturele paaie oop rondom die komponentgesig om konvektiewe lugvloei toe te laat om temperature binne die 0 °C tot 60 °C basislyn te hou.
