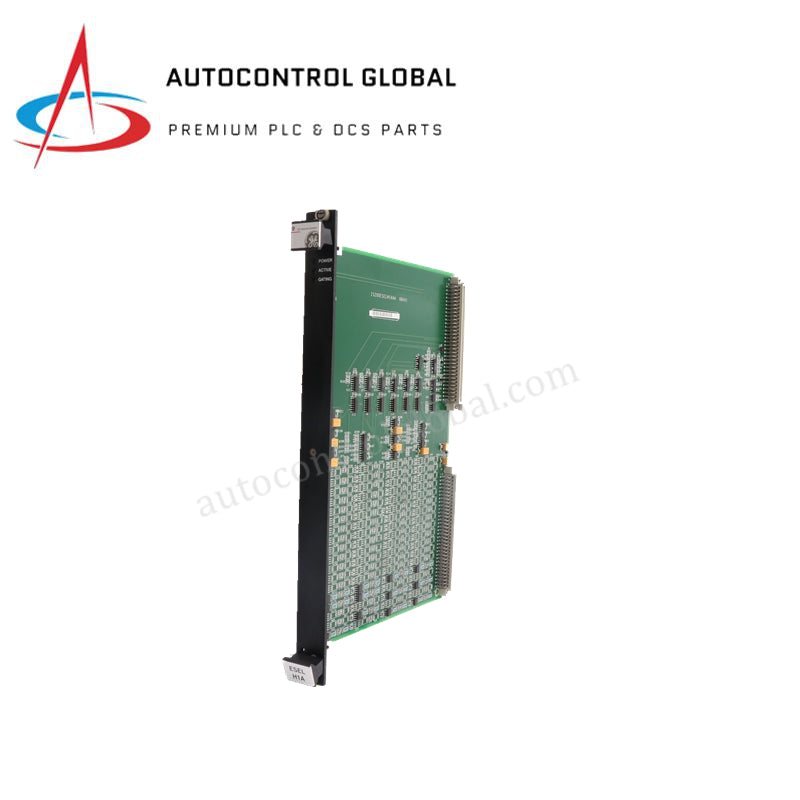

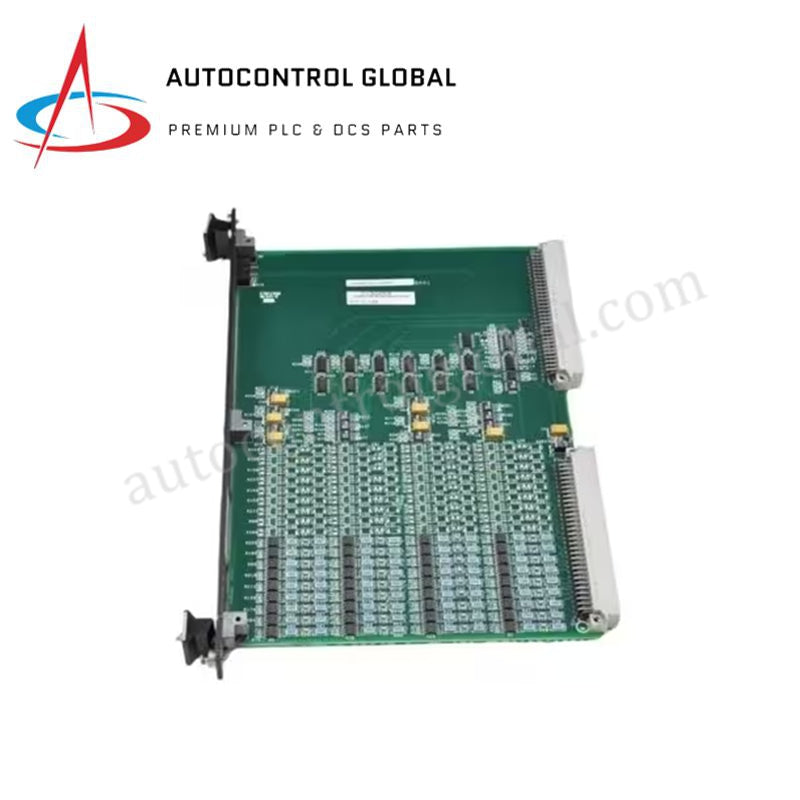

IS200TBCIH1BCE GE Mark VI Speedtronic Kontak Terminal (kopie)

Produkbeskrywing

Die IS200TBCIH1BCE (Hersiening R26428) is ’n hoëdigtheid Kontak Invoer Termineringbord (TBCI) ontwerp vir die General Electric Speedtronic Mark VI turbine beheerstelsel. Hierdie module dien as die primêre hardeware-koppelvlak vir diskrete "droë kontak" veldinsette, wat eksterne skakelaar- of relaisstatusse vertaal na digitale logika vir die beheerrak. Ontwerp vir die hoë-eisende omgewings van gas- en stoomturbine-toepassings, bied die IS200TBCIH1BCE essensiële seinvoorbereiding, oorspanningsbeskerming en geraassuppressie.

Die bord beskik oor twee grootskaalse terminaalblokke wat ’n totaal van 96 kontakpunte verskaf, wat tot 24 diskrete kontakinsette in ’n TMR (Drievoudige Modulaire Redundansie) of Simplex-konfigurasie ondersteun. Elke invoersiklus sluit robuuste EMI-filtrering in om vals aktivering deur elektriese geraas wat algemeen is in industriële kragopwekkingsomgewings, te voorkom. Die IS200TBCIH1BCE koppel aan die I/O-verwerker via gespesialiseerde bedrading, wat ’n veilige en lae-impedansie pad vir kritieke stelselterugvoer verseker.

Tegniese Spesifikasies

• Modelbenaming: IS200TBCIH1BCE

• Hersieningsnommer: R26428

• Stelselbeheerplatform: GE Speedtronic Mark VI

• Invoeraritektuur: Diskrete Droë Kontak Insette

• Verbindingskapasiteit: 96 totale punte oor twee 48-punt terminaalblokke

• Invoerkanaal: Ondersteun tot 24 kontakinsette

• Kontakeksitasie: 24 VDC of 125 VDC (afhangende van die geassosieerde I/O-verwerker en jumperinstellings)

• Seinbeskerming: Geïntegreerde oorspanningsonderdrukking en passiewe RC-filtrering vir EMC-nakoming

• Isolasie: Optiese isolasie verskaf via die gekoppelde VCMI of beheerkoppelvlak

• Monteringskonfigurasie: Ontwerp vir standaard Mark VI I/O-rakmontering

• Fisiese Afmetings: 170 mm x 90 mm (standaard TBCI-voetspoor)

• Bedryfstemperatuurbereik: 0 °C tot +60 °C

• Bergingstemperatuurbereik: -40 °C tot +85 °C

Funksionele Vergelyking & Kompatibiliteit

Die IS200TBCIH1BCE is funksioneel onderskeibaar van die TBCIH2-reeks. Albei hanteer kontakinsette, maar die H1B-variant is spesifiek geoptimaliseer vir toepassings wat hoëdigtheid bedrading en spesifieke spanningseksitasievlakke benodig wat dikwels in swaarpligtige gas-turbine-raamgroottes voorkom. Dit is krities om die hersieningskode R26428 te verifieer om firmware- en kabelkoppelvlak-kompatibiliteit met bestaande V-Tipe of M-Tipe beheerrakke te verseker.

Gereelde Vrae

Kan die IS200TBCIH1BCE met die Mark VIe-stelsel gebruik word?

Al mag die fisiese montering soortgelyk wees, is die IS200TBCIH1BCE hoofsaaklik ontwerp vir die Mark VI VME-gebaseerde platform. Vir Mark VIe-stelsels word die IS200TBCIS-reeks gewoonlik verkies, tensy ’n migrasiebrug in plek is.

Verskaf hierdie bord sy eie kontakeksitasiekrag?

Nee, die bord funksioneer as ’n terminering- en roeteringskoppelvlak. Eksitasiespanning word gewoonlik van die beheerkaskragverspreiding voorsien en deur die IS200TBCIH1BCE na die veldkontakte gelei.
