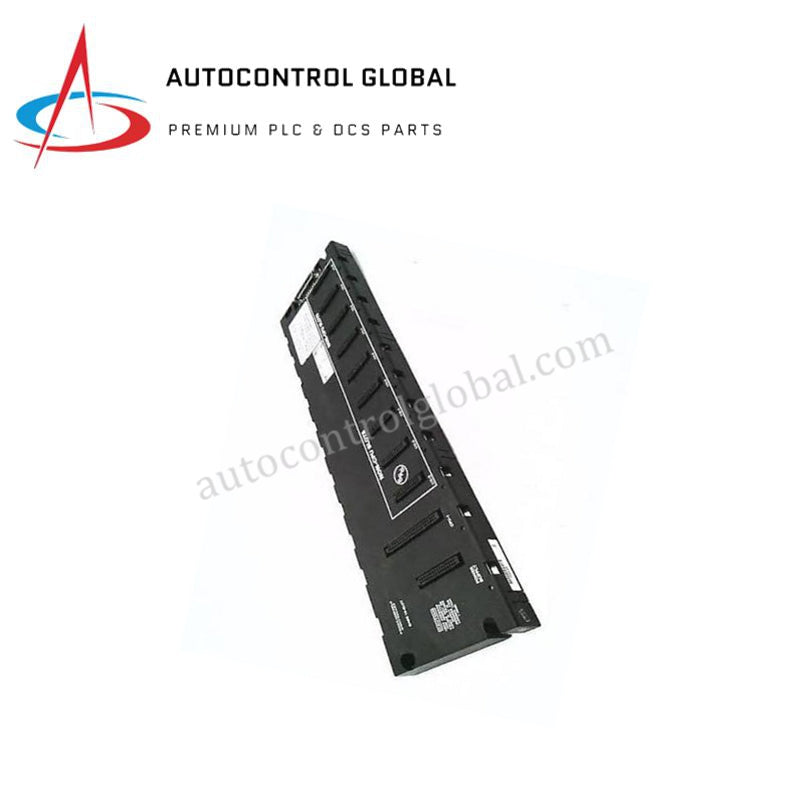

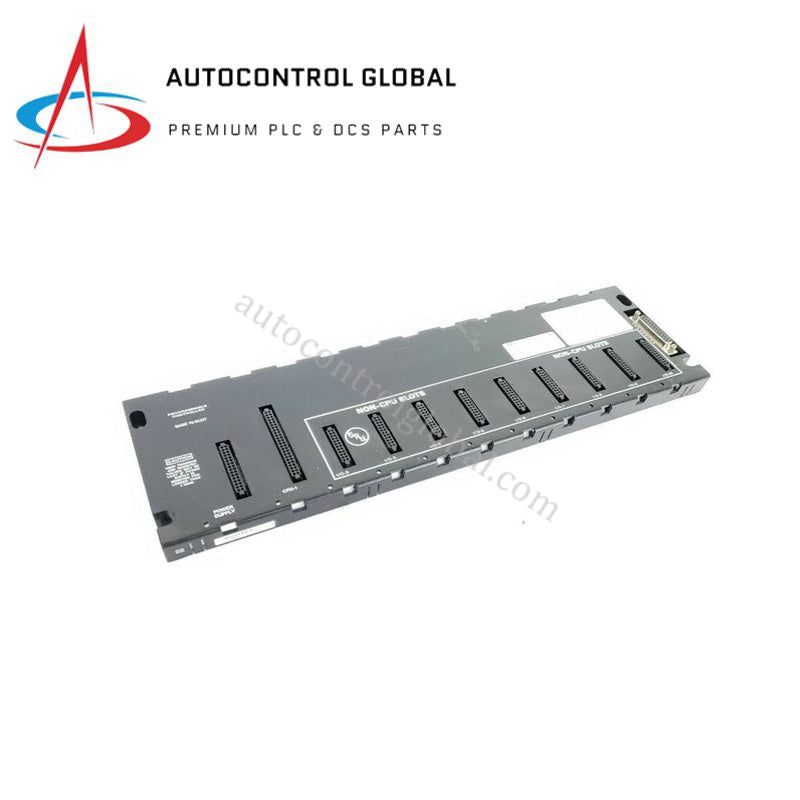

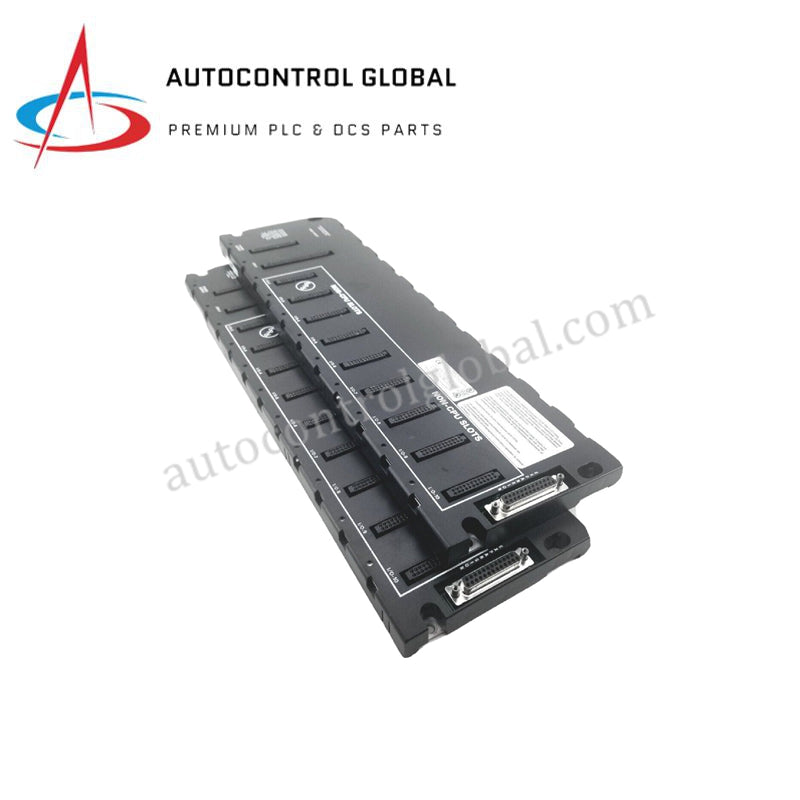

GE Fanuc IC693CHS391M Series 90-30 PLC 9-gleufbasisplaat
Manufacturer: GE Fanuc
-
Part Number: IC693CHS391M
Condition：New with Original Package
Product Type: PLC-basisplate
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693CHS391M Reeks 90-30 universele basisplaat met 9 gleuwe
Die GE Fanuc IC693CHS391M, ook gekatalogiseer as die IC693CHS391-basisplaat met 9 gleuwe, dien as ’n toegewyde hardewarekomponent vir die fisiese montering van modules en die roetering van agtervlakbusseine binne GE Reeks 90-30-PLC-platforms.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693CHS391M |
| Handelsmerk | GE Fanuc |
| Oorsprong | VSA |
| Gewig | 0.90 kg |
| Afmetings | 445 x 190 x 127 mm |
| Bedryfstemperatuur | 0 tot +60 grade C |
| Kr separatedragverbruik | Word deur die gekoppelde Reeks 90-30-kragtoevoer aangedryf |
| Totale gleuwe | 9 modulegleuwe (Gleuf 0 gereserveer vir SVE/kragtoevoer) |
| Agtervlakbuistipe | Universele basisplaat met hoëspoed-parallelle bus |
| Versoenbare kragtoevoere | IC693PWR321, IC693PWR330, IC693PWR331 |
| Versoenbare SVE’s | IC693CPU311, IC693CPU313, IC693CPU331 en hoër |
| Monteringstipe | Direkte paneelmontering of 19-duim-rakmontering |
| Konstruksie | Swaardiens-industriële basis van bedekte staal |
Kommunikasiespoed van die agtervlakbus en fermwareversoenbaarheid
Die GE Fanuc IC693CHS391M stel hoëspoed-parallelle kommunikasieskakels daar tussen die sentrale verwerkerkaart, kragtoevoermodule en aangrensende I/O-eenhede oor sy gedrukte agtervlakspore. Deur deterministiese kommunikasiespoed van die agtervlakbus oor al 9 gleuwe te handhaaf, hanteer die kaartkas diskrete toestandopdaterings en roetering van analoogtelemetrie sonder seinagteruitgang. Fermwareflitsversoenbaarheid oor die Reeks 90-30-verwerkerreeks verseker dat hersiening-M-agtervlakhardeware elektries gesinchroniseer bly met sowel verouderde as laatgenerasie-SVE-modules, wat naatlose skaalvergroting van I/O-digtheid oor uitgebreide industriële beheerrakke moontlik maak.
Gereelde vrae
V: Kan die IC693CHS391M-basisplaat met behulp van afstanduitbreidingskabels uitgebrei word?
A: Ja. Gleuf 9 op die basisplaat bevat ’n toegewyde 25-pen-uitbreidingsbuskonnektor, wat ingenieurs in staat stel om bykomende uitbreidings- of afstandbasisplate met goedgekeurde Reeks 90-30-uitbreidingskabels in ’n ketting te koppel.
V: Watter beperkings geld vir die plasing van die kragtoevoer op hierdie basisplaat?
A: Die primêre Reeks 90-30-kragtoevoermodule moet altyd in die linkerste posisie (Gleuf 0) geïnstalleer word om behoorlike spanningsverspreiding oor die interne +5 VDC- en +24 VDC-agtervlakkragbusse te verseker.
Riglyne vir veldinstallasie
- Verwydering van hoofkrag: Skakel alle inkomende WS/GS-lynspannings na die stelsel se kragtoevoer af voordat die basisplaat gemonteer of opsiemodules ingesit word.
- Speling vir paneelmontering: Bevestig die staalbasisplaat met vier M4-boute aan ’n plat metaalpaneel en handhaaf minstens 100 mm vrye ruimte bo en onder die rak vir vertikale termiese konveksie.
- Aardverbinding: Heg ’n toegewyde, swaarmeter-koperbindingsband van die basisplaat se aardklem direk aan die hoofaardingsbusstaaf van die omhulsel.
- Belyning vir module-invoeging: Belyn die boonste en onderste kaartspilpunte korrek voordat die modulebehuising na binne geswaai word, om fisiese skade aan die agtervlakpenkonnektors te voorkom.
- Beëindiging van afgeskermde kabels: Lei veldseinbedrading deur bedradingskanale wat van hoëspanningslyne geskei is, en klem alle kabelafskermings direk aan die paneel se aardingspunt naby die basisplaatingang.
