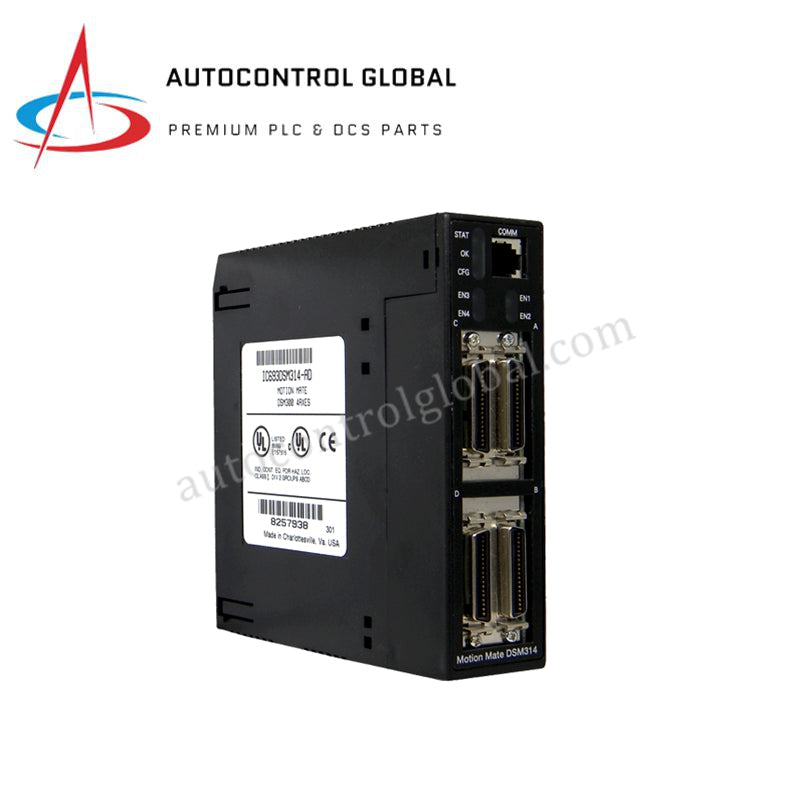

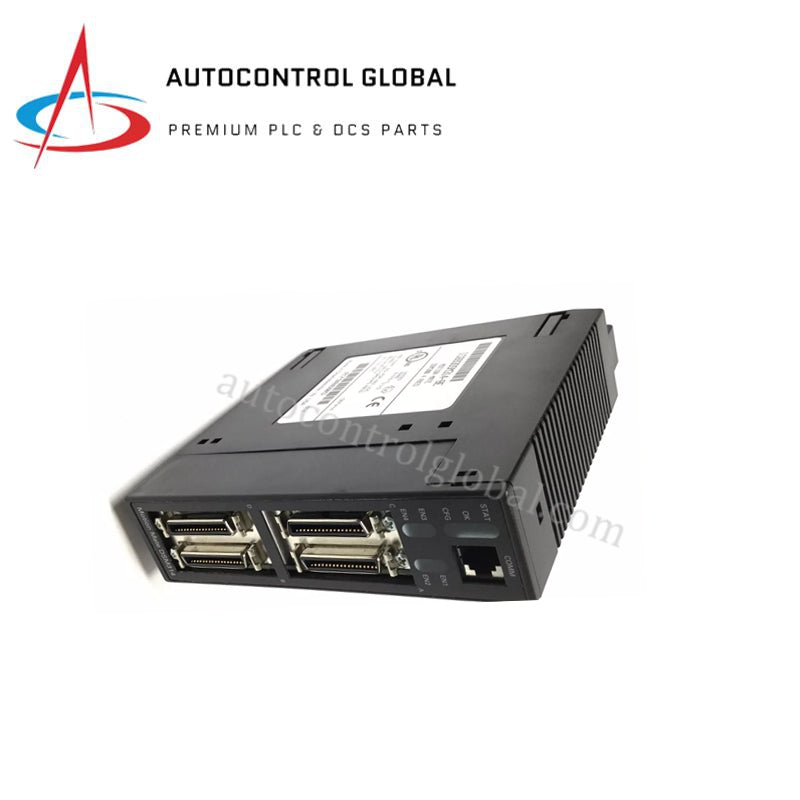

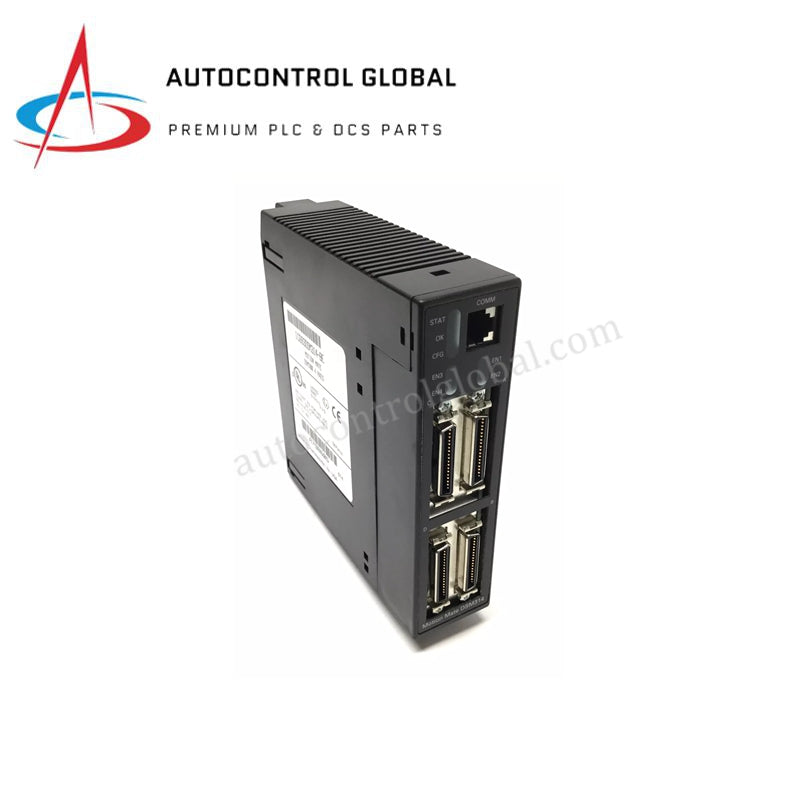

GE Fanuc IC693DSM314-BE Reeks 90-30 Digitale Servo Module
Manufacturer: GE Fanuc
-
Part Number: IC693DSM314-BE
Condition：New with Original Package
Product Type: Bewegingsbeheer Modules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693DSM314-BE Series 90-30 Motion Mate Digitale Servo Module
Die GE Fanuc IC693DSM314-BE, ook gekatalogiseer as die IC693DSM314 Motion Mate Digitale Servo Module, funksioneer as 'n toegewyde hardeware-komponent vir multi-as bewegingbeheer en servo-lus uitvoering binne GE Fanuc Series 90-30 Programmeerbare Logika Beheerders (PLC) platforms. Die hardeware-module bestuur hoëprestasie digitale seinverwerker (DSP) roetines om vektorbeheer-berekeninge aan te dryf, wat direkte beheer vir tot 4 analoog servos of 'n gemengde topologie van 2 digitale en 1 analoog servos fasiliteer. Die toestel verwerk real-time diskrete posisie-, spoed- en versnellingsparameters, en sinchroniseer plaaslike logika-besluitneming met vinnige bewegingslus-opdaterings.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693DSM314-BE |
| Handelsmerk | GE Fanuc Emerson |
| Oorsprong | VSA |
| Gewig | 0.34 kg (0.75 lbs) |
| Afmetings | Standaard Series 90-30 modulegleuf voetspoor |
| Bedryfstemperatuur | 0 °C tot 60 °C (32 °F tot 140 °F) |
| Kragverbruik | 450 mA by 5 VDC (tipiese agterpaneelstroomtrek) |
| Aantal Asse | 1 tot 4 asse |
| Bedryfsmodusse | Digitaal (GE Fanuc Alpha/Beta Reeks), Analoog (SL Reeks of derdeparty) |
| Blokverwerkingstyd | Minder as 5 ms |
| Spoed Resolusie | 1 tot 8,388,607 gebruikers-eenhede per sekonde |
| Posisie Resolusie | -536,870,912 tot 536,870,911 gebruikers-eenhede per sekonde |
| Versnellingsresolusie | 1 tot 1,073,741,823 gebruikers-eenhede per sekonde |
| Nie-Vlugtige Berging | 10 programme en 40 subroetines |
| Posisie Vaslegging Akkuraatheid | Binne +/- 2 tellings plus 10 us |
| CPU Kompatibiliteit | Series 90-30 CPU's met firmwareweergawe groter as of gelyk aan 10.0 (sluit CPU 311-341, 351 uit) |
| Koppelvlakverbindings | Kwadratuur-enkodeerder insette, tuis-/oorreis-skakelaar insette, 13-bit analoog uitgang, RS-232 COMM-poort |
Industriële Beheer Agterpaneelbus-Argitektuur en I/O Skaalbaarheid
Die module kommunikeer oor die eienaarskap Series 90-30 agterpaneelbus, met gebruik van 'n hoëspoed logika-koppelvlak wat 450 mA vanaf die 5 VDC kragrail benodig. Digitale servo-konfigurasies word uitgevoer teen 'n wringkraglus-opdateringsnelheid van 250 us, 'n spoedlus-opdateringsnelheid van 1 ms, en 'n posisielus-opdateringsnelheid van 2 ms. Die agterpaneelbus-kommunikasiespoed hanteer konfigurasie-oordragte direk vanaf die PLC CPU na die module se nie-vlugtige berging tydens stelsel-aanskakelvolgordes. I/O-digtheid-skaalbaarheid laat integrasie toe met eksterne kwadratuur-enkodeerders en hoëspoed digitale uitsette wat op 5 VDC of 24 VDC vlakke werk. Stelselbouers moet firmware-flits-kompatibiliteit handhaaf deur te verifieer dat die gasheer-CPU-firmware weergawe 10.0 of hoër is om blokverwerkingsroetines en outomatiese elektroniese CAM-volger-sinchronisasie via VersaPro weergawe 1.1 of later sagtewarehulpmiddels toe te laat.
Gereelde Vrae
Q: Kan die IC693DSM314-BE module funksioneer in 'n chassis wat beheer word deur 'n Series 90-30 CPU 331 of CPU 351?
A: Die module is nie versoenbaar met CPU-modelle 311 tot 341, sowel as CPU 351 nie. Dit vereis 'n Series 90-30 CPU wat firmware weergawe 10.0 of hoër gebruik om terugplankdata-sinchronisasie te handhaaf.
Q: Hoe behou die module sy bewegingsprogramme en elektroniese CAM-tabelle tydens 'n totale kragverlies van die paneel?
A: Die module bevat interne nie-vlugtige berging wat ontwerp is om 10 verskillende bewegingsprogramme en 40 subroetines te behou. Bewegingskonfigurasies word ook in die primêre PLC CPU-geheue gearchiveer en outomaties na die servo-module gestuur by elke kragopstart-inisialisering.
Q: Wat is die spesifieke opdateringsvertraginge wanneer die hardeware vir analoog servo-uitvoering in plaas van digitaal gekonfigureer word?
A: Onder digitale servo beheer word die posisielus konsekwent elke 2 ms opgedateer. In analoogkonfigurasies skaal die lusopdateringsnelheid dinamies van 0.5 ms tot 2 ms, afhangende van die totale aantal aktiewe asse wat in die toepassing gebruik word.
Veldinstallasie Riglyne
- Chassis Gronduitlijning: Skuif die module stewig in die aangewese gleuf van die Series 90-30 basisplaat totdat die agterste plastiekhakies in die chassisraam vasklou, en verseker dat die grondklem skoon metaal-tot-metaal kontinuïteit met die terugplankspoor bereik.
- Skildkontinuïteit en Skeiding: Termineer alle kwadratuur enkoder- en analoogopdrag-skilddrade direk by die eksterne paneelgrondstaaf. Lei die hoëspoed I/O- en opdraglyne weg van parallelle AC-kragkabels of veranderlike frekwensie-aandrywinguitsette om induktiewe geraasinduksie te blokkeer.
- Warm-invoegbeperkings: Ontkoppel die hele PLC-rak se kragtoevoer voordat die bewegingsmodule ingeprop of verwyder word. Probeer om dit warm te vervang kan tydelike terugplankspanningpieke veroorsaak, wat permanente skade aan die module se interne DSP-logika-komponente kan veroorsaak.
- Enkoder Terminal Draaimomente Beperkings: Verseker alle veldbedradingterminasies met toepaslike industriële terminaalblokke, en maak seker dat seinleiers presies volgens spesifikasies gestript en styf vasgeknyp word om intermitterende lusfoute tydens swaar meganiese masjienvibrasie te voorkom.
