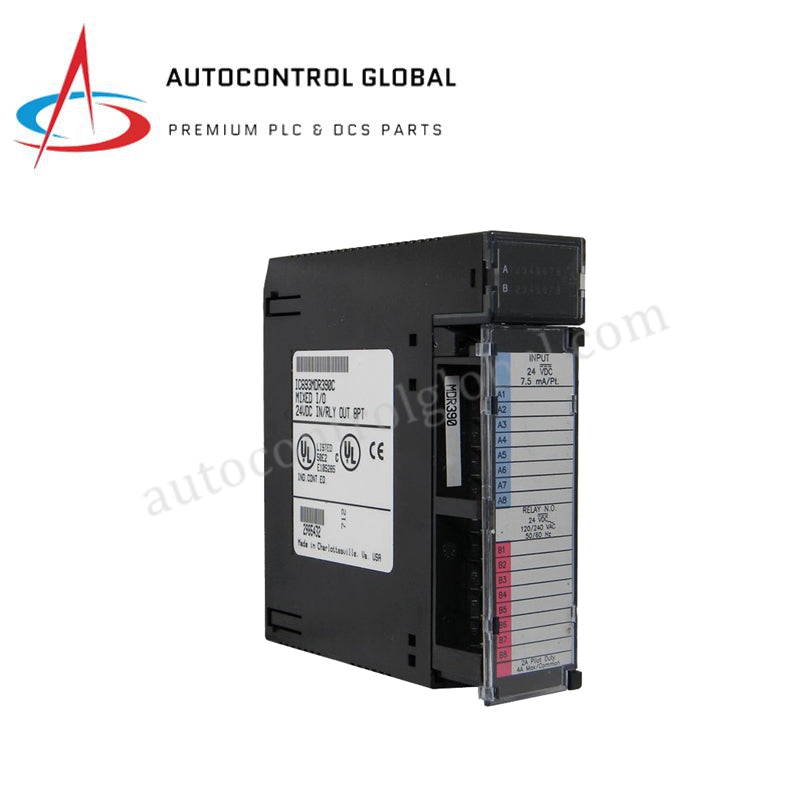

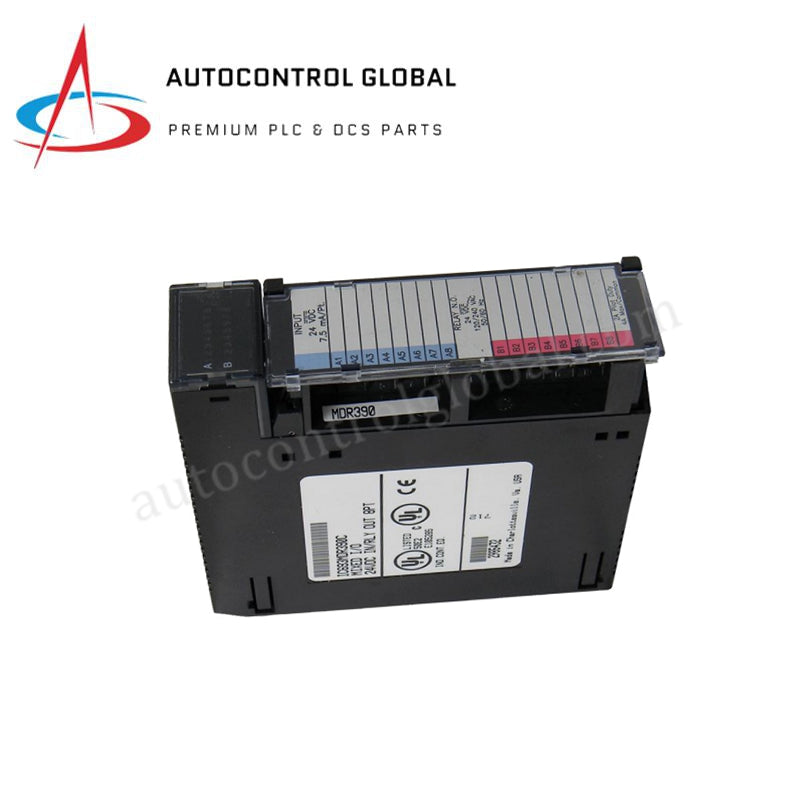

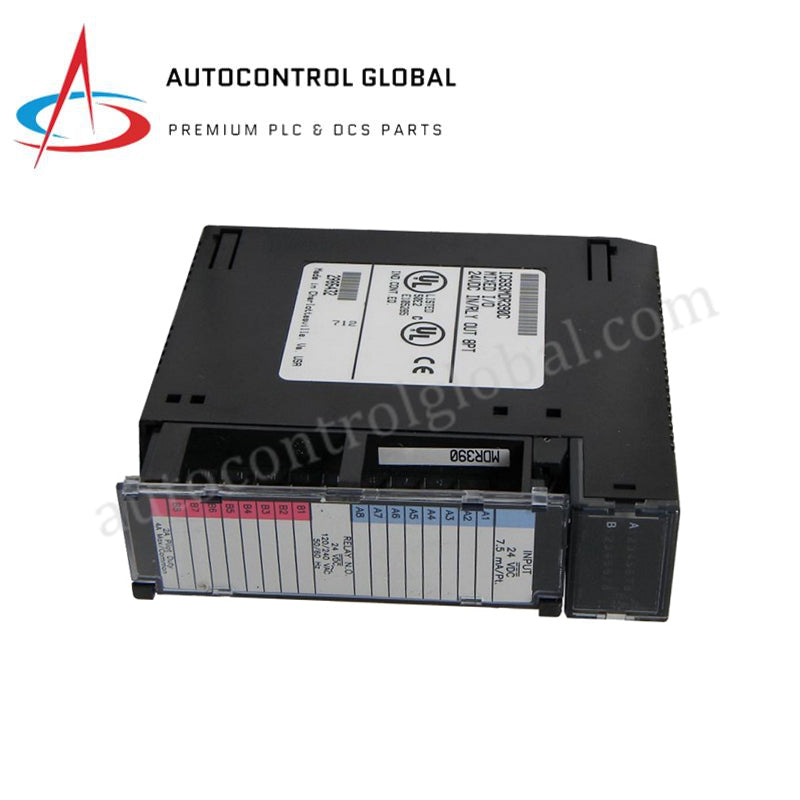

GE Fanuc IC693MDR390 8-Invoer 8-Uitvoer Relaismodule

Produk Oorsig

Die GE Fanuc IC693MDR390 funksioneer as 'n hoëdigtheid kombinasie discrete insette/uitsette koppelvlak binne die klassieke Series 90-30 PLC-rak infrastruktuur. Hierdie enkel-slot module kombineer 8 geïsoleerde 24 VDC digitale insetkanale met 8 onafhanklike Form A meganiese relaisuitsette. Deur beide seininname en lasaktivering in een hardeware voetspoor te integreer, verminder die kaart die verbruik van die agterpaneel en vereenvoudig veldterminalroetes. Swaar masjinerie-bouers, munisipale nutsoperateurs en kompressiestasie-ingenieurs gebruik hierdie gemengde seinverwerker om gedesentraliseerde outomatiseringslusse te bestuur soos klepposisie-terugvoer monitering, pompvolgorde en plaaslike veiligheidsalarms.

Tegniese Spesifikasies

Hierdie 100% splinternuwe, oorspronklike GE Fanuc Series 90-30 module lewer fabriekverseëlde outomatiseringsbetroubaarheid. Alle elektriese parameters gebruik standaard ASCII-formatering.

• Modelkode: IC693MDR390

• Produkreeks: Series 90-30 PLC

• Produk Tipe: Kombinasie Discrete Inset / Relais Uitset Module

• Totale Insetkapasiteit: 8 kanale (24 VDC nominaal, bedryfsreeks -30 tot +32 VDC)

• Digitale Inset Stroomtrek: 7.5 mA by 24 VDC

• Inset Oorgang Reaksietyd: Ongeveer 7 millisekondes

• Totale Uitsetkapasiteit: 8 kanale (Form A, Normaal Oop kontakte)

• Uitsetkanaal Konfigurasie: Twee geïsoleerde groepe van vier uitsette elk

• Uitset Skakelspanning Reeks: 5 tot 30 VDC of 5 tot 250 VAC (47-63 Hz)

• Maximum Deurlopende Lasstroom: 2 Ampère per kanaal, 4 Ampère maksimum per gemeenskaplike

• Minimum Operasionele Lasstroom: 10 mA

• Piekuitslag Inrush Gradering: 5 Ampère maksimum

• Relais Uitset Reaksieprofiel: 15 ms maksimum Aanskakel-vertragings, 15 ms maksimum Afskakel-vertragings

• Relais Lewensiklus (Weerstandlas): 200000 siklusse by 2 A, 400000 siklusse by 1 A, 800000 siklusse by 0.5 A

• Galvaniese Isolasiegrense: 1500 Vrms tussen veldskakels en agterpaneel logika, 500 Vrms tussen relaisgroepe

• Interne Agterpaneel Stroomvraag: 80 mA by 5 VDC (alle I/O aktief), 70 mA van 24 VDC relaisbus (alle uitsette aan)

• Geïntegreerde Skakelkringbeskermingshardeware: Ingeboude RC snubbers per relaiskontak, 5A vinnig-werkende sekering (5 x 20 mm)

• Visuele Diagnostiek: 16 individuele kanaalstatus LED's, plus geïntegreerde sekeringgesondheidmonitering

• Bedryfstemperatuur Reeks: -25 tot +70 grade Celsius

• Bergingstemperatuur Omhulsel: -40 tot +85 grade Celsius

• Fisiese Afmetings: Enkel-slot standaard 90-30 module profiel

• Netto Gewig: 0.31 kg (0.66 lbs)

• Totale Versendingspak Gewig: 2.5 kg

• Globale Reguleringsnakoming: CE, UL, CSA nakomend

Ingenieursvoordele

• Halveer Chassis Basisplaat Voetspoor deur Dubbelrol Argitektuur: Standaard outomatiseringsretrofits loop dikwels uit fisiese uitbreidingsgleuwe, wat ingenieurs dwing om duur sekondêre basisplate en kommunikasie-versterkermodules te koop. Die IC693MDR390 los hierdie ruimtelimiet op deur 8 digitale insette en 8 relaisuitsette op 'n enkel-slot kaart te stapel. Hierdie gemengde ontwerp herwin 50% van jou rakspasie, wat volle implementering van plaaslike sensor lusse en klep drywers binne kompakte terminalbokse moontlik maak.

• Dryf Hoë-Stroom AC Laste Direk Sonder Interposisie Relais: Laespanning soliede-toestand transistor kaarte vereis eksterne hulp-relais om spanningsseine op te skaal voordat hulle groot aanlegtoerusting kan dryf, wat ekstra bedrading en faalpunte toevoeg. Die IC693MDR390 huisves swaardiens Form A meganiese relais wat tot 250 VAC of 30 VDC by 2 Ampère deurlopend kan skakel. Hierdie rou skakelvermoë laat die kaart toe om groot kontakors, waarskuwingsirene en industriële solenoïede direk vanaf die hoof I/O terminalstrook te beheer.

• Sluit Induktiewe Terugslag Uit met Gevorderde Dubbellaag Isolasie: Vinnige skakeling van groot magnetiese induktiewe laste genereer ernstige hoëspanning terug-EMF transiente wat silikoonhekke kan degradeer of die sentrale PLC-verwerker kan laat crash. Die IC693MDR390 gebruik 'n dubbel isolasiegrens met 1500 Vrms optiese isolasie tussen die veldkant en die agterpaneel, plus 500 Vrms isolasie tussen die aparte relaisgroepe. Hierdie konfigurasie beperk pieke tot die eksterne terminale, wat die sensitiewe CPU logika bus teen korrupsie beskerm.

• Onderdruk Kontakboog met Geïntegreerde RC Snubber Skakels: Induktiewe boë oor oop meganiese relaiskontakte veroorsaak vinnige koolstofpitting en voortydige kontaklaslas, wat permanente kanaalfaling tot gevolg het. Die IC693MDR390 integreer ooreenstemmende weerstand-kapasitiewe (RC) snubber-netwerke oor elke enkele kontakkanaal. Hierdie aan boord filters absorbeer die hoë-energie elektriese ontlading tydens kontakbreek, wat stroompieke versag om die fisiese kontaklewensiklus tot 800,000 siklusse onder lae krag laste te verleng.

Vrae

• V: Is hierdie IC693MDR390 module 'n splinternuwe fabriekitem, en hoe word dit ondersteun gegewe sy lewensiklusstatus?A: Ja. Ons voorsien hierdie produk streng as 'n 100% splinternuwe, heeltemal oorspronklike en egte fabriekitem wat ooreenstem met oorspronklike GE Fanuc vervaardigingsstandaarde. Die module word versend in sy oorspronklike ongeopende fabriekverpakking met onberispelike kontakpunte en duidelike seriële nommering. Alhoewel die vervaardiger die 90-30 reeks lewensiklus gestaak het, sluit jou aankoop ons volledige 2-jaar omvattende tegniese en vervangingswaarborg in om jou aanlegbedrywighede ten volle te beveilig.

• V: Kan ek verskillende spannings oor die uitsetkanale van hierdie module meng?A: Ja, maar jy moet die interne groepegrense respekteer. Die 8 relaisuitsette is in twee geïsoleerde groepe van vier kanale elk, elk beheer deur sy eie onafhanklike gemeenskaplike terminaal. Dit laat jou toe om 24 VDC pilootseine deur die eerste groep van vier kontakte te stuur terwyl jy terselfdertyd 120 VAC of 240 VAC krings deur die oorblywende groep van vier kontakte op dieselfde kaart roeteer.

• V: Wat is die doel van die aan boord 5A sekering, en beskerm dit individuele kanale?A: Die geïntegreerde 5A vinnig-werkende sekering (5 x 20 mm) dien as 'n algehele oorstroomveiligheidsversperring vir die interne stroombane eerder as om individuele kanale te isoleer. As 'n eksterne kortsluiting oor 'n gemeenskaplike lyn veilige grense oorskry, blaai die sekering om terminalspoorverdamping te voorkom. Jy kan die gesondheid van hierdie beskermingselement direk via die paneel se diagnostiese LED's monitor. Maak seker jy ontkoppel rakkrag voordat jy 'n sekering vervang.
