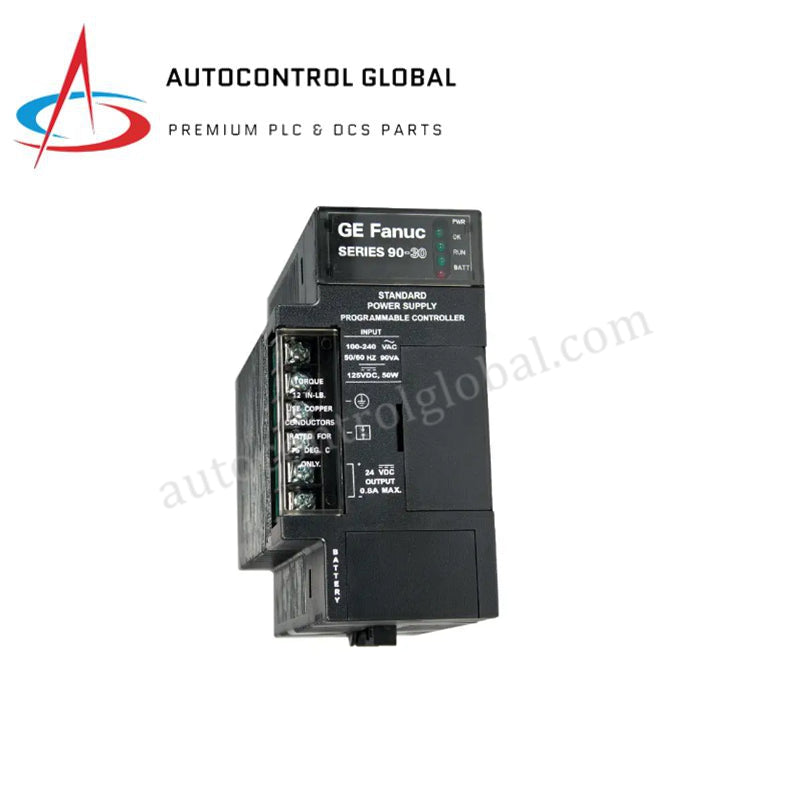

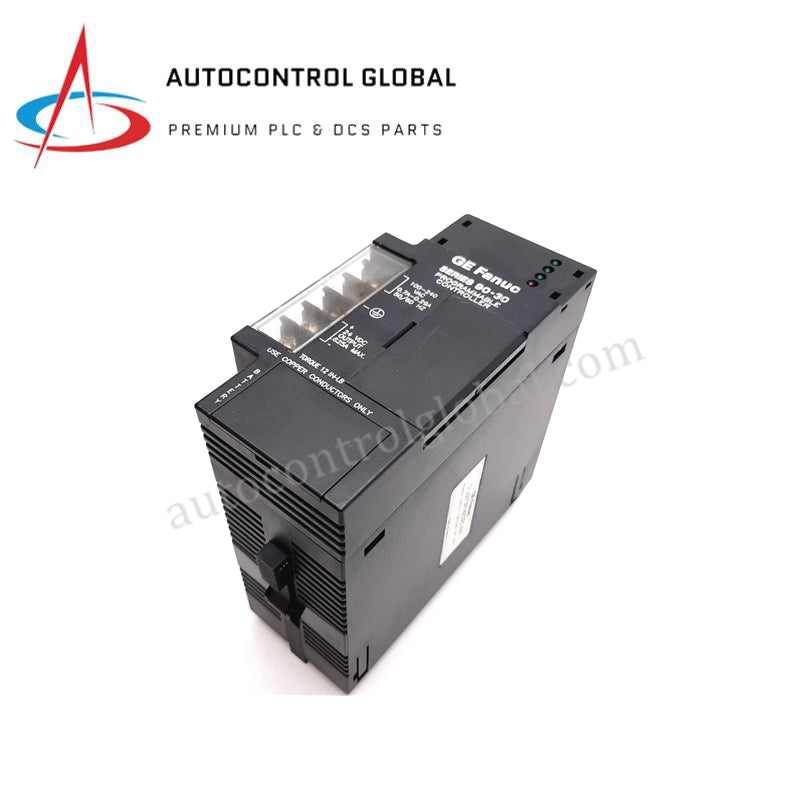

GE Fanuc IC693PWR324 Series 90-30 30W-kragtoevoermodule
Manufacturer: GE Fanuc
-
Part Number: IC693PWR324
Condition：New with Original Package
Product Type: Kragtoevoermodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PWR324 Series 90-30-kragtoevoer- module
Die GE Fanuc IC693PWR324 (IC693PWR324-kragtoevoermodule), wat opgestel is vir interne GS-spanningsregulering en die uitvoering van seriële kommunikasie in Series 90-30-agtervlakrakke, voorsien direkte fisiese/elektriese uitvoering. Hierdie gleufgemonteerde kragverspreidingseenheid skakel ’n nominale primêre toevoer van 100-240 VAC of 125 VDC om na gereguleerde +5 VDC-, +12 VDC-aflos- en geïsoleerde +12 VDC-interne kragrelings, terwyl dit ’n geïntegreerde RS-485-seriële poort beskikbaar stel.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693PWR324 |
| Handelsmerk | GE Fanuc |
| Oorsprong | VSA |
| Gewig | 0.86 lbs (0.39 kg) |
| Afmetings | Standaard Series 90-30-gleufgrootte |
| Bedryfstemperatuur | 0 tot 60 grade C |
| Bergingstemperatuur | -40 tot 85 grade C |
| Kragverbruik | 50 W maksimum insetkrag (90 VA maksimum) |
| Insetspanning | 100-240 VAC (47-63 Hz) of 125 VDC |
| Totale uitsetkapasiteit | 30 W maksimum totale uitset |
| Uitsetspannings | +5 VDC (5.0-5.2 VDC, 30 W maksimum), +12 VDC-aflos (10.2-13.8 VDC, 5 W maksimum), geïsoleerde +12 VDC (10.2-13.8 VDC, 20 W maksimum) |
| Insaaiingsstroom | 4 A maksimum |
| Handhawingstyd | 20 ms minimum |
| Rimpel / geraas | 50 mV piek-tot-piek |
| Isolasiespanning | 1500 VAC |
| Seriële koppelvlak | Geïntegreerde RS-485-aansluiting |
Handelsmerkspesifieke hardeware-argitektuur
Die kommunikasiespoed van die agtervlakbus hang direk af van die handhawing van stabiele toevoerspannings na SVE-mikroverwerkers en digitale I/O-buskoppelvlak-IC’s. Die kragtoevoer reguleer interne logikavlakke binne ’n nou 5.0-5.2 VDC-venster, terwyl dit veldsykragstuwings met behulp van 1500 VAC-isolasietransformators filtreer. Geïntegreerde oor- en kortsluitingbeskermingskringe onderbreek die agtervlakkraag onmiddellik indien spanningsparameters afwyk, wat termiese agteruitgang oor die agtervlakbus se logikastruktuur voorkom.
Gereelde vrae
V: Kan die IC693PWR324-kragtoevoer in enige gleuf op ’n Series 90-30-basisplaat geïnstalleer word?
A: Nee, veldtegnici moet die IC693PWR324 uitsluitlik in die toegewyde kragtoevoergleuf heel links (gleuf 0) op die Series 90-30-basisplaat installeer om die interne agtervlakkragbusse behoorlik te aktiveer.
V: Wat is die funksionele beperking wanneer die geïntegreerde RS-485-seriële poort op die kragtoevoer se voorpaneel gebruik word?
A: Die RS-485-seriële poort voorsien fisiese konnektiwiteit vir programmeringstoestelle, operateurkoppelvlakke of seriële netwerknodusse wat SNP/SNP-X-protokolle gebruik, sonder dat ’n hulpkommunikasiemodule benodig word.
Riglyne vir veldinstallasie
Om die IC693PWR324 te monteer, moet die agterste oortjies in die gleuf heel links van die Series 90-30-basisplaat geplaas word en die module stewig in posisie gedruk word totdat die onderste vrylaathefboom dig sluit. Koppel inkomende primêre krag (100-240 VAC of 125 VDC) aan die skroefterminale op die voorste terminaalstrook onder die beskermende deksel.
Handhaaf ’n toegewyde beskermende aardverbinding (PE) direk vanaf die module se aardterminaal na die hoofpaneel se aardstaaf met ’n geleier van minstens 14 AWG. Lei WS-insetkabels weg van laespanning-I/O-lyne deur ’n fisiese skeiding van 6 duim in draadkanale te handhaaf om elektromagnetiese interferensie te beperk. Verifieer dat eksterne 24 VDC-afloskragkringe nie die totale wattperk oorskry wanneer krag uit die geïsoleerde uitsette getrek word nie.
