GE Fanuc IC695PNS001 PACSystems RX3i Datablad & Tegniese Handleiding
Manufacturer: GE Fanuc
-
Part Number: IC695PNS001-BBD
Condition：New with Original Package
Product Type: PROFINET-skandeermodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

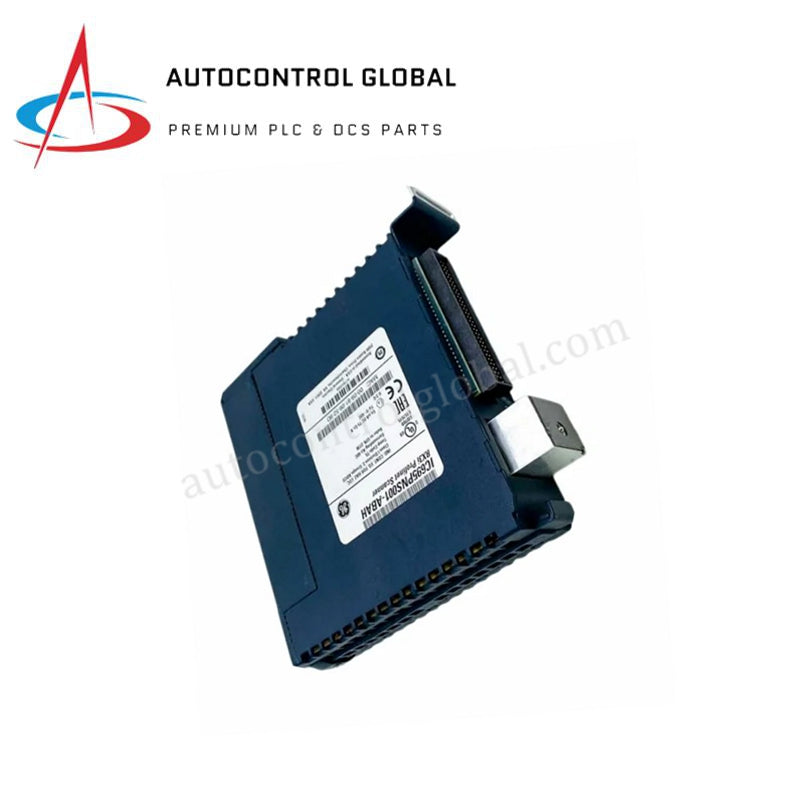

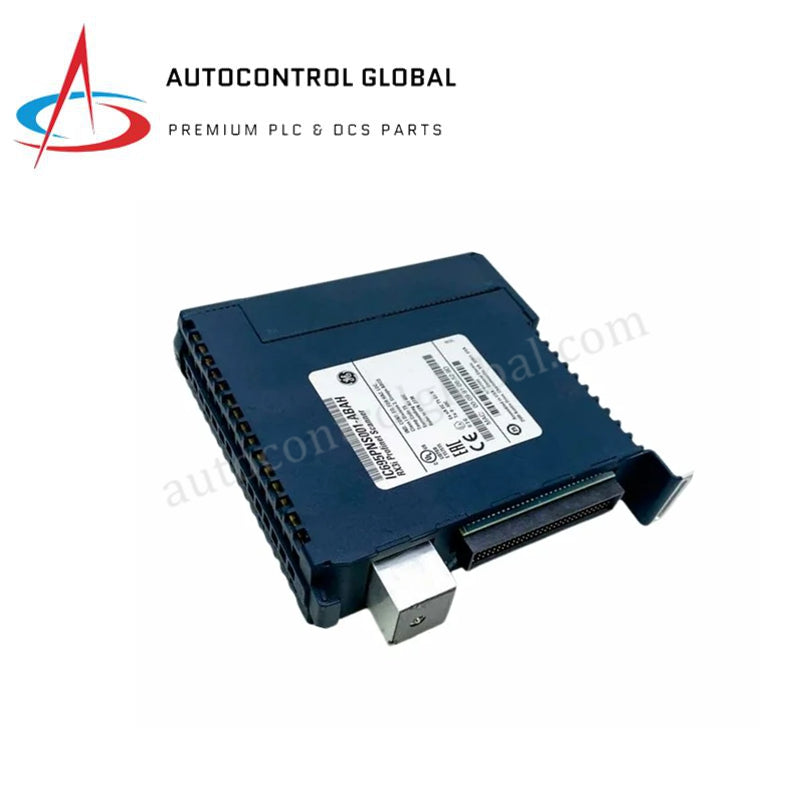

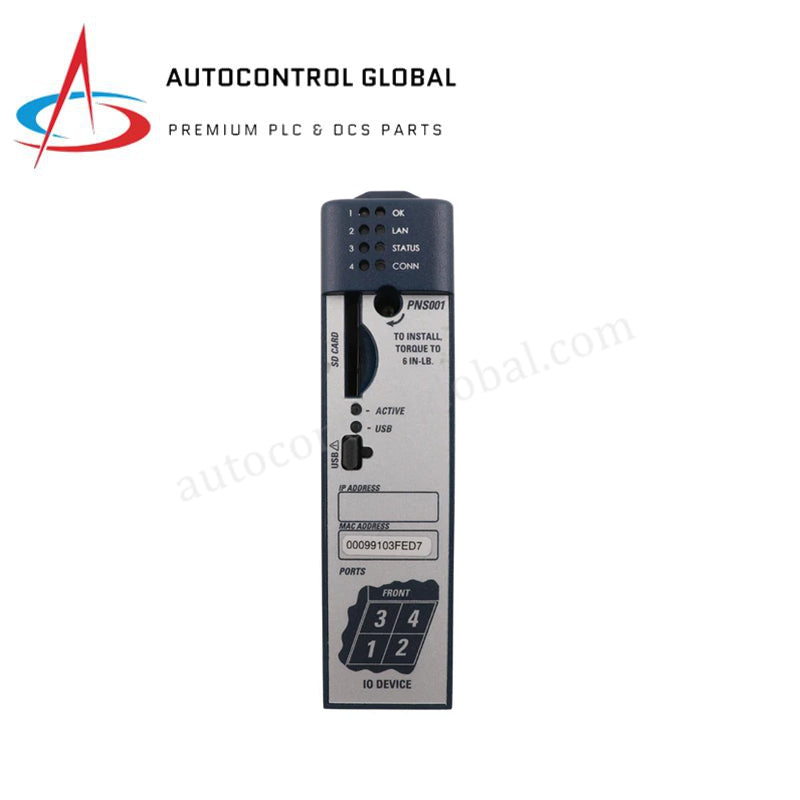

GE Fanuc IC695PNS001 RX3i PROFINET-skandeermodule
Die GE Fanuc IC695PNS001, ook gekatalogiseer as die IC695PNS001 PROFINET-skandeermodule, funksioneer as 'n toegewyde hardewarekomponent vir verspreide afstand I/O-data-skandering en -roetering binne PACSystems RX3i-netwerkplatforms.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC695PNS001 |
| Handelsmerk | GE Fanuc / Emerson |
| Oorsprong | VSA |
| Gewig | 0.54 kg (1.19 lbs) |
| Afmetings | Enkelgleufmodule |
| Bedryfstemperatuur | 0 tot 60 °C |
| Kragverbruik | 1.2 A @ 3.3 VDC, 1.1 A @ 5 VDC |
| Rugpaneelondersteuning | Universele RX3i-rugpaneel |
| Netwerkpoorte | 4 geswitsde poorte (2 RJ-45 koper, 2 SFP-hokke) |
| Poortsnelhede | 10/100/1000 Mbps |
| Netwerk-topologieë | Daisy-ketting, Ster, Ring (Media Redundansprotokol - MRP) |
| Eksterne Berging | SD/SDHC-kaartondersteuning vir toestelnaamberging en oordrag |
| Konfigurasie | Proficy Machine Edition (PME) |
| USB-koppelvlak | 1 Micro-B USB 2.0-poort vir firmware-uitvoering en opgraderings |
| Statusskerms | 8 LED's wat 22 verskillende diagnostiese knipperpatrone bied |
| Bergingstemperatuur | -40 tot 85 °C |
Hardeware Netwerkuitvoering & Firmware-flitskompatibiliteit
Die IC695PNS001-module koppel direk met die PACSystems RX3i universele rugpaneelbus en gebruik standaard interne kragbane om inkomende afstand I/O-pakkette te verwerk. Hierdie module vestig 'n hoëspoedskakel oor deterministiese netwerkkanale en koördineer verspreide I/O-strukture via regstreekse PROFINET-skanderingsroetines.
Toestelopdaterings en hardewarebedrywighede vereis presiese firmware-flitskompatibiliteit. Stelselingenieurs moet ooreenstemmende firmware-basisse onderhou oor die hoof RX3i sentrale verwerkings-eenheid en die afstandbeheer-koppelvlak om konsekwente rugpaneelbus-kommunikasiespoed te verseker. Toestelnaamkonfigurasie en hardeware-adressering kan direk gelaai word deur die plaaslike Micro-B USB 2.0-verbinding of meganies oorgedra word deur die toegewyde SD/SDHC nie-vlugtige stoorsleuf sonder dat netwerkherkonfigurasie-instrumente benodig word.
Gereelde Vrae
V: Hoe voer die netwerk-koppelvlak foutherstel uit in redundante topologieë uit?
A: Die module bevat 'n geïntegreerde vier-poort Ethernet-skakelaar wat Media Redundancy Protocol (MRP) ringkonfigurasies ondersteun. Wanneer 'n fisiese skakel verbreek word, herlei die hardeware outomaties deterministiese data-frames deur die alternatiewe pad binne standaard MRP-faal-oorslagvertraging om operasionele kontinuïteit te handhaaf.
V: Kan die IC695PNS001-module onder krag geïnstalleer of verwyder word?
A: Nee. Die universele RX3i-agterpaneelbus vereis handmatige isolasie van alle kragbronne voordat die skannermodule ingeprop of verwyder word. Warm-inprop van hierdie toestel kan agterpaneelkommunikasie ontwrig en skade aan interne elektroniese subsamestellings veroorsaak.
V: Wat is die doel van die geïntegreerde SFP-hokke op die voorpaneel?
A: Die SFP (Klein Vormfaktor Inprop) hokke aanvaar standaard optiese transceivers, wat direkte verbinding met veseloptiese media moontlik maak. Dit fasiliteer langafstand-kommunikasielyne en isoleer die fisiese netwerk van hoë elektromagnetiese steuring wat algemeen is in swaar nywerheidsomgewings.
Riglyne vir Veldinstallasie
- Agterpaneel-insetting: Verseker dat die universele RX3i-rakkrag heeltemal ontkoppel is. Lijn die strooikaart uit met die plastiekgleufgidse, druk die module stewig in die agterpaneelverbindings totdat die boonste en onderste hefboom inskuif, en draai die vasmaakskroewe styf om die toestel vas te sluit.
- Afskerming en Aarding: Alle koper-Ethernet-kabels (RJ-45) moet hoë kwaliteit afgeschermde gedraaide paar (STP) bedrading gebruik. Die kabelafskerming moet direk aan die metaalverbindingskoppie eindig om 'n lae-impedansie pad na die funksionele aarde op die DIN-rail of monteringplaat te bied.
- SFP-installasie: Hou beskermende stofproppe in die SFP-transceivers en optiese poorte totdat die fisiese veselverbinding gemaak is. Verseker dat die vesel se buigradius streng voldoen aan die vervaardiger se verdraagsaamhede om seinverswakking te voorkom.
- Leidingafsondering: Laat alle kommunikasielyne in geïsoleerde draaddrukke of afsonderlike leidings loop van hoëspanning AC-lyne, veranderlike frekwensie-aandryfmotor-kabels en induksiesirkels om kruisspraak en geïnduseerde elektriese geraas uit te skakel.
