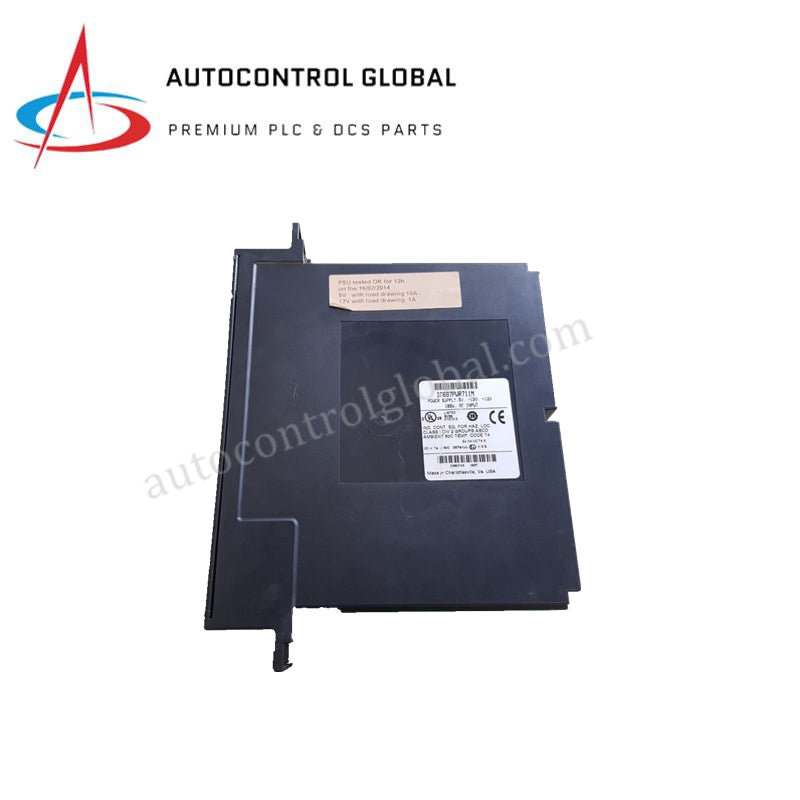

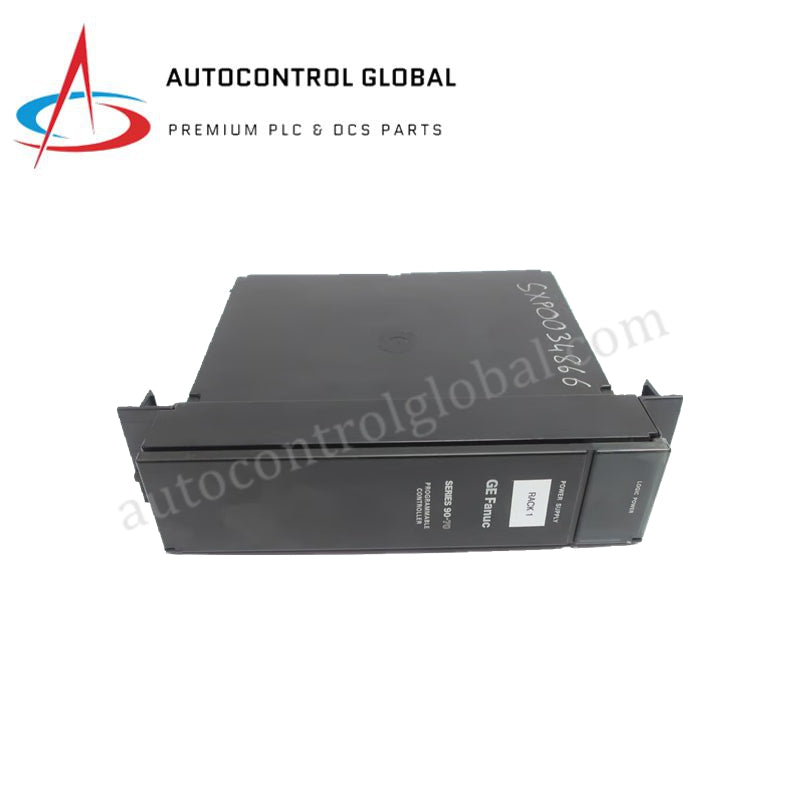

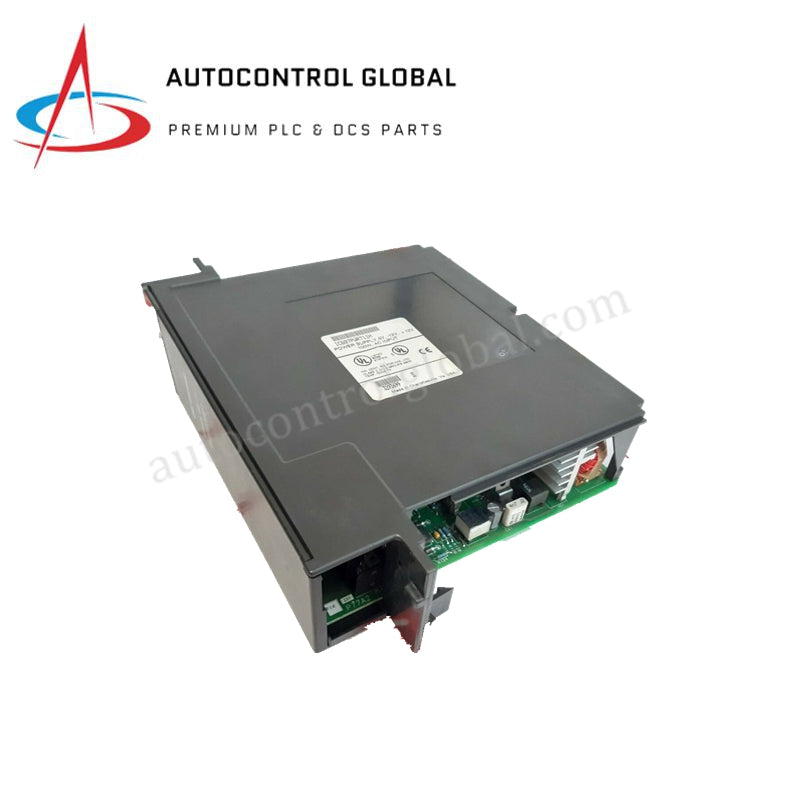

GE Fanuc IC697PWR711H 100W AC/DC-kragtoevoermodules
Manufacturer: GE Fanuc
-
Part Number: IC697PWR711H
Condition：New with Original Package
Product Type: Kragtoevoer-eenhede
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC697PWR711H Series 90-70-kragtoevoeremodule
Die GE Fanuc IC697PWR711H, ook as die IC697PWR711-kragtoevoeremodule gekatalogiseer, funksioneer as ’n toegewyde hardewarekomponent vir meer-spanning-agtervlak-kragomskakeling binne Series 90-70-PLC-platforms. Die eenheid word via ’n 48-pen-agtervlakverbinding in die heel linkerste rakgleuf geïnstalleer en voorsien gereguleerde +5 VDC-, +12 VDC- en -12 VDC-kragrelings om logikakringe, verwerkers en veld-I/O-modules in enkel- of dubbelrakkas-opstellings aan te dryf.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC697PWR711H |
| Handelsmerk | GE Fanuc |
| Oorsprong | Verenigde State |
| Gewig | 1.10 kg |
| Afmetings | 280 x 35 x 190 mm |
| Bedryfstemperatuur | 0 tot 60 grade C |
| Kragverbruik | 1.4 A @ 120 VAC, 0.7 A @ 240 VAC |
| Basismodel | IC693PWR711 |
| Nominale insetspanning | 120/240 VAC of 125 VDC |
| Insetspanningsbereik (WS) | 90 tot 132 VAC of 180 tot 264 VAC (47 tot 63 Hz) |
| Insetspanningsbereik (GS) | 100 tot 300 VDC |
| Totale uitsetkrag | 100 W totale kapasiteit |
| Uitsetspanningsrelings | +5 VDC (tot 20 A), +12 VDC (tot 2 A), -12 VDC (tot 1 A) |
| Beskermingskenmerke | Elektroniese kortsluit-, oorstroom- en oorspanningsbeskerming |
| Deurloopvermoë | Handhaaf uitset vir >= 1 insetlyn-siklus by volle las |
| Statusaanwysers | AAN/AF-krag-LED’s |
Agtervlakbus-kommunikasiespoed en I/O-digtheidskaling
Die IC697PWR711H lewer gestabiliseerde spanningsrelings direk aan die rak se agtervlak, wat ononderbroke moduleverwerking verseker en hoë agtervlakbus-kommunikasiespoed tydens intensiewe PLC-sweepreekse handhaaf. Deur tot 20 A op die +5 VDC-buslyn te lewer, stel dit beheerstelselingenieurs in staat om rakuitbreiding te maksimeer en hoëdigtheid-digitale en analoog-I/O-modules te integreer sonder logikakragdalings, wat sistematiese I/O-digtheidskaling ondersteun.
Gereelde vrae
V: Kan die IC697PWR711H-kragtoevoereenheid twee rakkaste gelyktydig ondersteun?
A: Ja, die module kan via ’n interkonneksiekabel krag aan ’n tweede uitbreidingsrak voorsien, mits die totale gekombineerde kragverbruik oor alle spanningsrelings nie 100 W oorskry nie.
V: Is die IC697PWR711H-kragtoevoeremodule warm-uitruilbaar tydens basisplaatbedryf?
A: Nee, die inkomende WS/GS-toevoerkrag na die terminaalblok moet heeltemal geïsoleer word voordat die kragtoevoeremodule in die rakkas geplaas of daaruit verwyder word.
V: Hoe bestuur die IC697PWR711H ordelike opstart en afskakeling tydens verlies van insetkrag?
A: Die module genereer logikaseinchroniseringsseine wat oor die agtervlak gestuur word om die SVE te waarsku voordat uitsetspannings onder bedryfsdrempels daal, wat ’n netjiese stelselafskakeling moontlik maak.
Riglyne vir veldinstallasie
- Ontkoppel inkomende WS-lynkrag of eksterne GS-bronne voordat die module in die heel linkerste rakgleuf geplaas word.
- Maak seker dat die 48-pen-agtervlakverbinding volledig met die agtervlakhouer inskakel voordat die boonste en onderste paneelmonteringskroewe vasgedraai word.
- Verbind ’n beskermende koper-aardgeleier vanaf die omhulsel se aardingsbus direk met die rakkas se aardingsbout.
- Verifieer dat die totale stelsellasverdeling oor die +5 VDC-, +12 VDC- en -12 VDC-relings binne die totale uitsetgrens van 100 W bly.
