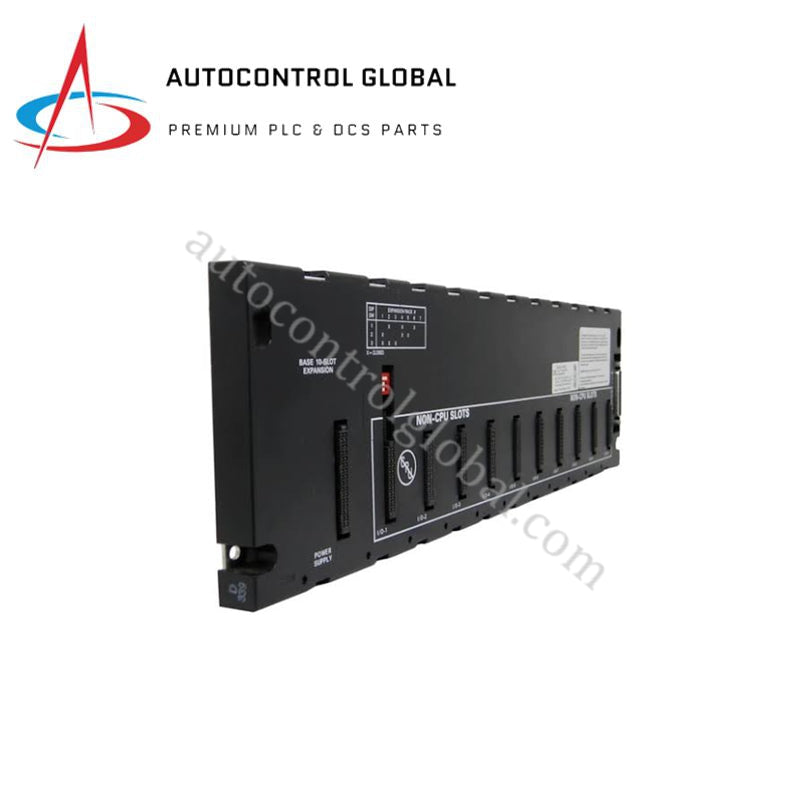

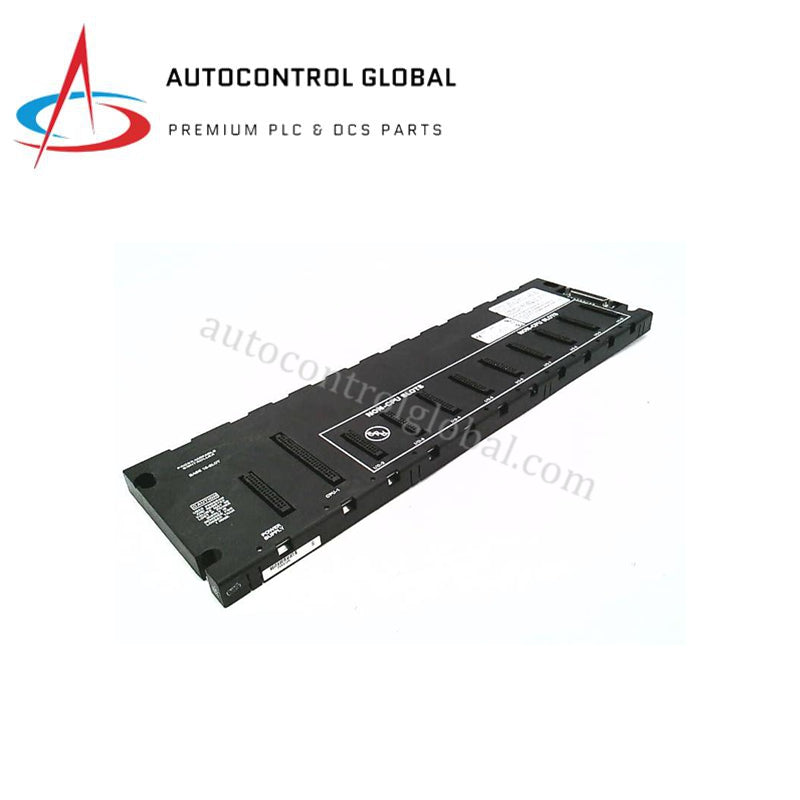

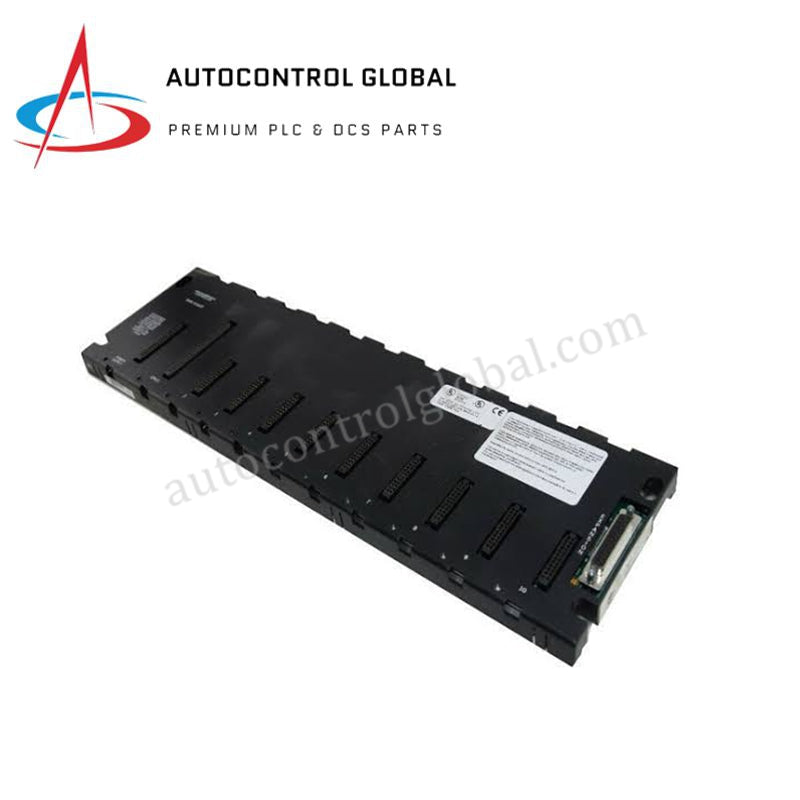

GE IC693CHS392K Series 90-30 10-gleuf-uitbreidingsbasisplaat
Manufacturer: GE Fanuc
-
Part Number: IC693CHS392-K
Condition：New with Original Package
Product Type: PLC-basisplate
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693CHS392K Series 90-30 10-gleuf-uitbreidingsbasisplaat
Die GE Fanuc IC693CHS392K (IC693CHS392 10-gleuf-basisplaat), wat vir hoëspoed-moduleverbindings en die uitbreiding van agtervlakbusseine in Series 90-30-stelsels gekonfigureer is, bied direkte fisiese/elektriese uitvoering.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693CHS392K |
| Handelsmerk | GE Fanuc |
| Oorsprong | Verenigde State |
| Gewig | 1.08 kg |
| Afmetings | 483 x 190 x 127 mm |
| Bedryfstemperatuur | 0 tot +60 grade C |
| Kragverbruik | 150 mA by 5 VGS |
| Beskikbare gleuwe | 10 gleuwe (1 gereserveer vir kragtoevoer, 9 vir I/O- en opsiemodules) |
| Uitbreidingskoppelvlak | 25-pen D-dop-vroulike koppelstuk |
| Maks. kabellengte | 15 meter (50 voet) |
| Ondersteuning vir kragtoevoer | IC693PWR321, IC693PWR330, IC693PWR331 |
| SVE-ondersteuning | Via uitbreidingskabel aan Series 90-30-SVE-basisplaat gekoppel |
| Monteringstipe | Direkte paneelmontering |
Spoed van agtervlakbuskommunikasie en skaalvergroting van I/O-digtheid
Die GE Fanuc IC693CHS392K gebruik ’n toegewyde 25-pen D-dop-uitbreidingskoppelvlak om agtervlakbuskommunikasiespoed oor Series 90-30-argitekture met veelvuldige rakke uit te brei. Die agtervlakbus kan deterministiese parallelle data-oordragte oor 9 afsonderlike I/O-gleuwe en afstande van tot 15 meter dryf, terwyl hoë seinintegriteit behou word sonder om die skanderingsiklusstyd te verhoog. Aanboordlogikakringe trek 150 mA vanaf die plaaslike 5 VGS-busspoor, wat die skaalvergroting van I/O-digtheid moontlik maak terwyl firmware-flitsversoenbaarheid oor gekoppelde SVE- en opsiemodules behoue bly.
Gereelde vrae
V: Ondersteun die IC693CHS392K-uitbreidingsbasisplaat direkte plasing van ’n SVE-module?
A: Nee. Die basisplaat bevat geen inheemse SVE-gleuf nie. ’n Sentrale SVE moet op die primêre SVE-basisplaat geïnstalleer wees, wat via ’n goedgekeurde 25-pen-uitbreidingsbuskabel met die IC693CHS392K kommunikeer.
V: Watter beperkings op die kragtoevoer geld wanneer modules in hierdie uitbreidingsrak geïnstalleer word?
A: Die uitbreidingsrak vereis ’n toegewyde Series 90-30-kragtoevoermodule wat in die heel linkse posisie geplaas word. Die totale gekombineerde kragverbruik van alle geïnstalleerde I/O-kaarte moet binne die gegradeerde uitsetgrense van daardie plaaslike kragtoevoer bly.
Riglyne vir veldinstallasie
- Isolering van stelselkrag: Skakel alle primêre kragbronne wat die hoofrak en plaaslike uitbreidingsrakke voorsien af voordat hardeware gemonteer of kabels aangeheg word.
- Bevestiging vir paneelmontering: Monteer die basisplaat vertikaal op ’n plat, geleidende metaalpaneel met vier M4-skroewe, en verseker direkte kaalmetaal-tot-metaal-kontak vir aardingskontinuïteit.
- Buskabelverbinding: Verbind die 25-pen-uitbreidingskabel tussen die uitbreidingspoort van die voorafgaande rak en die vroulike D-dop-koppelstuk op die IC693CHS392K, en draai albei bevestigingsskroewe heeltemal vas.
- Prosedure vir afskerming-aarding: Verseker dat die aardingsbusstaaf van die omhulsel met die basisplaat se aardingspen verbind is deur ’n koperband met lae impedansie, om steurings op parallelle datalyne te voorkom.
- Termiese vryruimte: Laat ’n minimum vryruimte van 100 mm bo, onder en aan albei kante van die basisplaat om natuurlike konveksielugverkoeling te bevorder.
