GE IC693CPU363-BG 240KB-seriële SVE-modules
Manufacturer: GE Fanuc
-
Part Number: IC693CPU363-BG
Condition：New with Original Package
Product Type: SVE-verwerkers
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

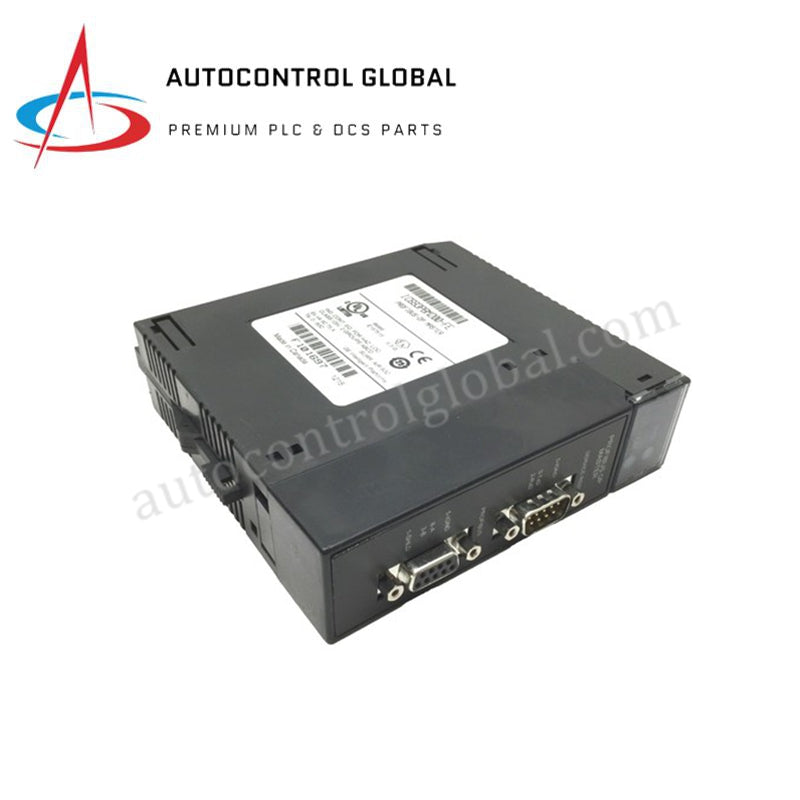

GE Fanuc IC693CPU363-BG Series 90-30-SVE-module
Die GE Fanuc IC693CPU363-BG, ook as die IC693CPU363-SVE-module gekatalogiseer, funksioneer as ’n toegewyde hardewarekomponent vir sentrale verwerking en seriële kommunikasie binne Series 90-30-PLC-platforms. Die enkelgleuf-SVE, aangedryf deur ’n 25 MHz 80386EX 32-bis-verwerker, bestuur tot 2 048 diskrete inset- en uitsetpunte en voer Boole-logika uit teen 0,22 ms per 1K kontakte oor uitgebreide agtervlak-raktopologieë.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693CPU363-BG |
| Handelsmerk | GE Fanuc |
| Oorsprong | Japan |
| Gewig | 0,50 kg |
| Afmetings | 101,6 x 27,9 x 127 mm |
| Bedryfstemperatuur | 0 tot 60 grade C |
| Kragverbruik | 890 mA by 5 VGS-agtervlakverbruik |
| Basismodel | IC693CPU363 |
| Verwerker | 32-bis 80386EX by 25 MHz |
| Gebruikersgeheue | 240 KB RAM / flitsgeheue (battery-gesteun) |
| Skanderingtempo | 0,22 ms per 1K Boole-logika |
| Diskrete I/O-kapasiteit | 2 048 insette (%I), 2 048 uitsette (%Q) |
| Analoog I/O-kapasiteit | Tot 2 048 %AI-woorde, 512 %AQ-woorde |
| Seriële poorte aan boord | 3 seriële poorte (RS-232, RS-485; ondersteun SNP/SNPX, Modbus RTU-slaaf) |
| Kapasiteit van uitbreidingsrak | Tot 8 basisplate (1 SVE-basisplaat + 7 uitbreidings-/afgeleë basisplate) |
Agtervlakbus-kommunikasiespoed en firmware-flitsversoenbaarheid
Die IC693CPU363-BG voer hoëspoed-data-uitruilings oor die Series 90-30-parallelle rak-koppelvlak uit en handhaaf agtervlakbus-kommunikasiespoed tydens komplekse skanderingsroetines en I/O-opdaterings. Die ingeboude firmware-flitsversoenbaarheid maak nievlugtige berging van beheerslogika moontlik, terwyl geïntegreerde RAM-geheue dataretensie en intydse-kloksinchronisasie handhaaf deur middel van ’n toegewyde litiumbattery-rugsteun in die kragtoevoer.
Gereelde vrae
V: Wat is die vereistes vir agtervlak-kragtoevoerstroom vir die IC693CPU363-BG?
A: Die module trek 890 mA direk vanaf die 5 VGS-agtervlakbusspoor wat deur die basisplaat se kragtoevoer-eenheid voorsien word.
V: Hoeveel kommunikasiepoorte is fisies op die IC693CPU363-BG-hardeware beskikbaar?
A: Die module bevat drie ingeboude seriële kommunikasiepoorte wat vir RS-232- en RS-485-seinering opgestel is en SNP-, SNPX- en Modbus RTU-slaafprotokolle ondersteun.
V: Ondersteun die verwerker warmuitruiling terwyl die basisplaat aangeskakel is?
A: Nee, die basisplaat se krag moet volledig geïsoleer word voordat die SVE-module ingesit of verwyder word om ontwrigting van die agtervlakbus en hardewareskade te voorkom.
Riglyne vir veldinstallasie
- Ontkoppel die basisplaat se WS/GS-insetkrag voordat die SVE-module uit Gleuf 1 geïnstalleer of verwyder word.
- Verifieer dat ’n funksionele litiumbattery aan die basisplaat se kragtoevoer gekoppel is om RAM-datakorrupsie tydens kragonderbrekings te voorkom.
- Installeer terminasiweerstande op langafstand-RS-485-seriële kommunikasielyne om seinrefleksies uit te skakel.
- Koppel die stelselrak se aardingsstaaf aan beskermende aarde om geraasimmuniteit en seinintegriteit oor uitbreidingskabels te behou.
