GE IC693MDL660 Series 90-30 32-punt 24V-GS digitale insetmodule
Manufacturer: GE Fanuc
-
Part Number: IC693MDL660
Condition：New with Original Package
Product Type: Digitale insetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

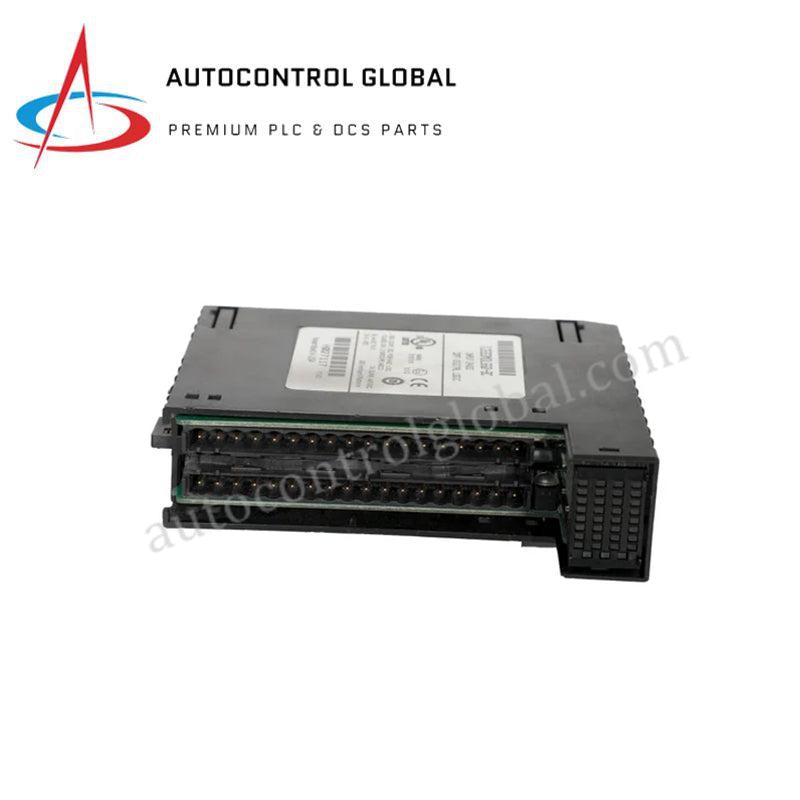

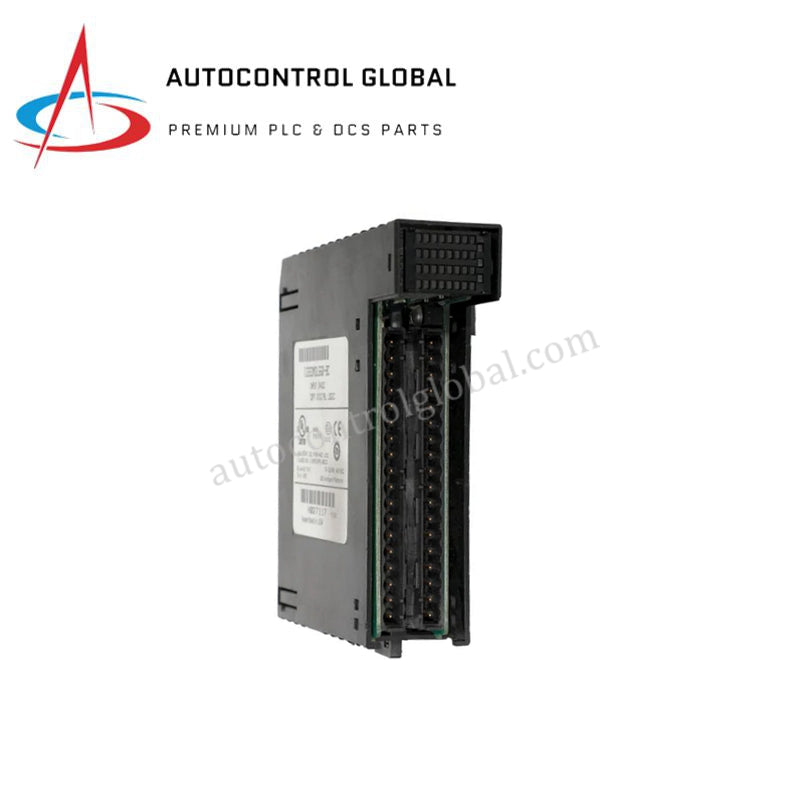

GE Fanuc IC693MDL660-AB Series 90-30 digitale-invoermodule
Die GE Fanuc IC693MDL660-AB, ook gekatalogiseer as die IC693MDL660-diskrete-invoermodule, funksioneer as ’n toegewyde hardewarekomponent vir hoëdigtheid digitale seinverkryging binne Series 90-30-PLC-stelsels. Hierdie 32-punt-koppelvlak vang 24 VGS-veldseine van toestelle soos limietskakelaars en afloskontakte vas en skakel fisiese toestande om na agtervlak-logikadata.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693MDL660-AB |
| Handelsmerk | GE Fanuc |
| Oorsprong | VSA |
| Gewig | 0.99 lb (0.45 kg) |
| Afmetings | Standaard Series 90-30-enkelgleufmodule |
| Bedryfstemperatuur | 0 tot 60 °C |
| Bergingstemperatuur | -40 tot 85 °C |
| Relatiewe humiditeit | 5% tot 95%, nie-kondenseerend |
| Kragverbruik | 5 mA vanaf die 5 VGS-agtervlakbus |
| Gegradeerde insetspanning | 24 VGS |
| Insetspanningsbereik | 0 tot 30 VGS |
| Oorkomdigtheid | 32 kanale (4 geïsoleerde groepe van 8) |
| Logikakonfigurasie | Positief / negatief kiesbaar |
| Aangeskakelde toestand-spanning | 15 VGS minimum |
| Afgeskakelde toestand-spanning | 6 VGS maksimum |
| Aangeskakelde toestand-stroom | 4.5 mA minimum |
| Afgeskakelde toestand-stroom | 2.0 mA maksimum |
| Insetstroom | 7.0 mA by 24 VGS |
| Reaksietyd | 2 ms maksimum AAN / 2 ms maksimum AF |
| Isolasie | 1500 VWS veldkant-na-logikakant |
| Statusaanwysers | 32 groen-inset-LED's, 1 rooi terminaalstatus-LED |
| Versoenbare terminaalblok | IC694TBB032 of IC694TBS032 |
Handelsmerkspesifieke hardeware-argitektuur
Die kommunikasiespoed van die agtervlakbus oor die Series 90-30-rak handhaaf hoëspoedskandering van al 32 insetkanale binne die module se reaksievenster van 2 ms. Agtervlakdata-oordragte maak staat op toegewyde busdrywer-IC's om intydse bisopdaterings aan die SVE te verseker. Direkte parallelle seinverwerking beperk die oorhoofse koste van I/O-digtheidskaling, terwyl 1500 VWS-isolasie tussen die veldbedrading en die agtervlak-logikakomponente gehandhaaf word.
Gereelde vrae
V: Ondersteun die module warmwisseling terwyl die agtervlakbus aangeskakel is?
A: Nee, veldonderhoudspanne moet die krag van die PLC-agtervlakrak afskakel voordat hulle die IC693MDL660-module insit of uithaal, om korrupsie van die agtervlakbuslogika en elektriese vonkoverslag te voorkom.
V: Kan kanale binne dieselfde groep gemengde positiewe en negatiewe logika-insette gelyktydig verwerk?
A: Nee, hoewel die module beide sink- en bronbedradingskonfigurasies ondersteun, moet tegnici al 8 punte in ’n enkele groep aan dieselfde logikaverwysing deur die dubbele groepgemeenskaplike aansluitings bedraad.
Riglyne vir veldinstallasie
Om die IC693MDL660-module te monteer, moet die eenheid in ’n enkele gleuf op die Series 90-30-basisplaat vasgemaak word. Installeer die hoëdigtheid-terminaalblok (IC694TBB032-boksstyl of IC694TBS032-veerklemstyl) op die modulekoppelvlak en verifieer dat die rooi terminaalsluitaanwyser behoorlik vrykom.
Hou veldbedrading geskei van hoëspanning-wisselstroomlyne deur ’n minimum fisiese skeiding van 6 duim in draadbuise te handhaaf. Aard alle veldkabelskerms by ’n enkele punt naby die paneel se ingang om aardlusse te voorkom. Verifieer dat die spanning van die eksterne 24 VGS-kragtoevoer streng binne die bedryfsbereik van 0 tot 30 VGS bly om skade aan interne optokoppelkringe te voorkom.
