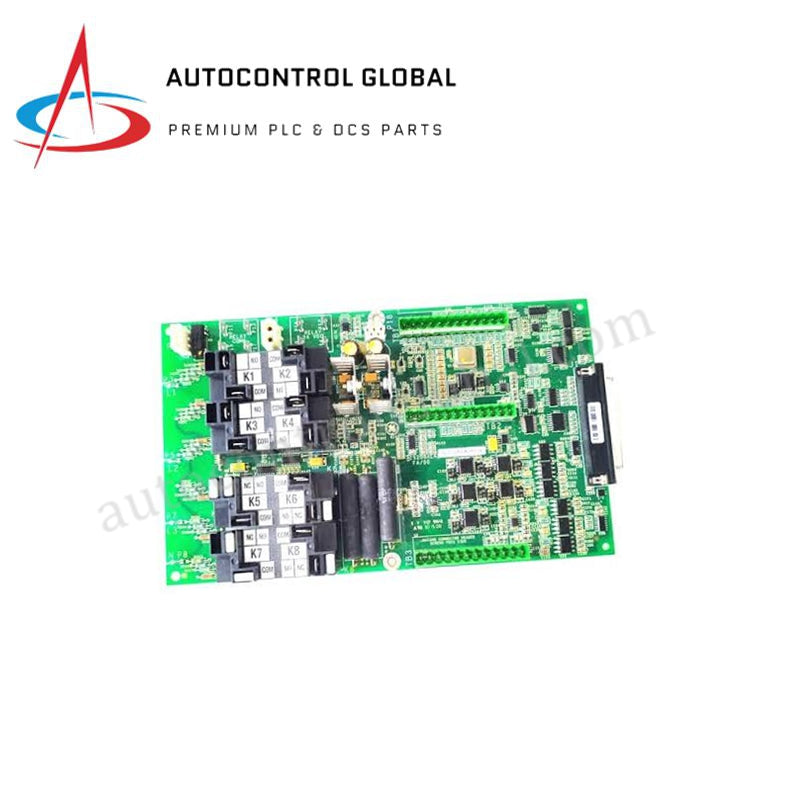

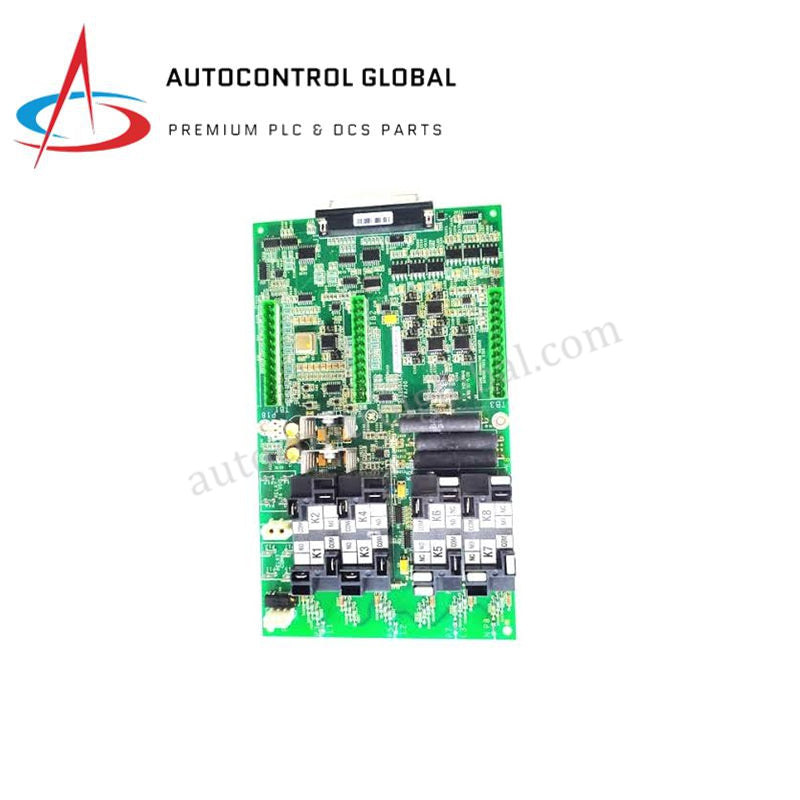

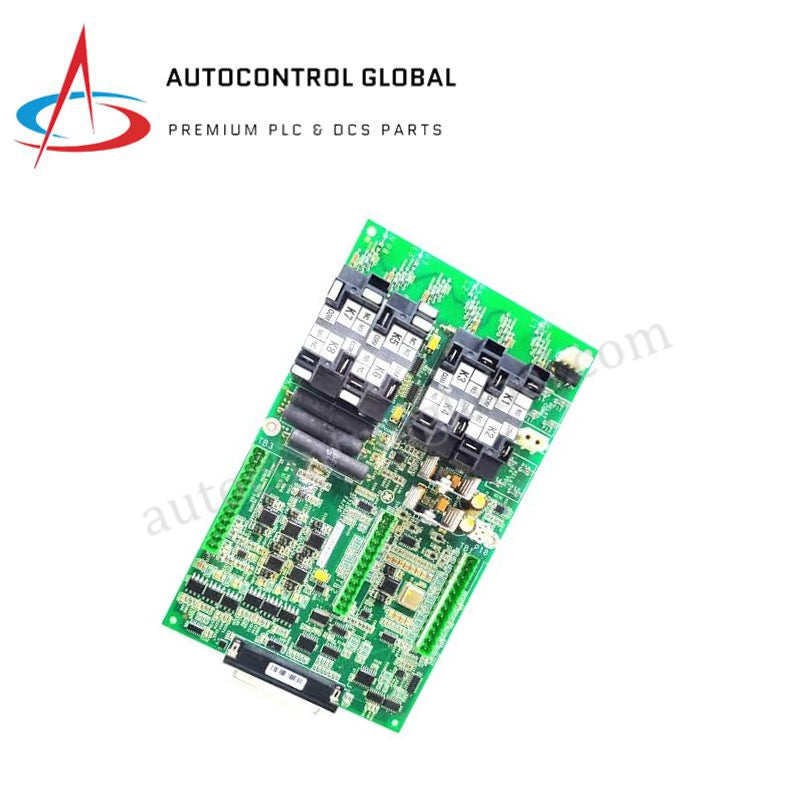

GE IS200AEADH1A Merk VI Analoog Invoer Termineringbord
Manufacturer: GE Fanuc
-
Part Number: IS200AEADH1A
Condition：New with Original Package
Product Type: Analoog Invoermodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200AEADH1A Analoog Invoerbord
Geconfigureer vir analoog seinterminering in Mark VI beheerstelsels, bied die GE IS200AEADH1A (IS200AEADH1A Analoog Uitbreidings-/Verkrygingsbord) direkte fisiese/elektriese uitvoering. Dit funksioneer as 'n hoëdigtheid analoog termineringkoppelvlak om sensoriese invoerdata te kondisioneer, filter en isoleer voordat dit na die sentrale verwerker gestuur word.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IS200AEADH1A |
| Handelsmerk | GE |
| Oorsprong | China |
| Gewig | 0.45 kg |
| Afmetings | 233 x 100 x 25 mm |
| Bedryfstemperatuur | -25 tot +65 °C |
| Kragverbruik | 5 VDC, ~1.2 A |
| Stelselplatform | Mark VI |
| Seinkanale | 16 tot 32 analoog invoerkanale (afhanklik van konfigurasie) |
| Seintipes | ±10 V DC, 4-20 mA |
| Nauwkeurigheid | ±0.1% van bereik |
| Isolasie | 1500 V AC kanaal-na-stelsel (1 min) |
Agterpaneel Bus Kommunikasie en Sein Kondisionering
Hierdie bord word direk in die Mark VI-rak gemonteer en ondersteun 13-sleuf of 21-sleuf VME-opstellings. Die hardeware fisiese koppelvlak bestaan uit drie 12-pen vertikale parallelle terminaalblokke langs 'n deurlopende ry regshoekige koppelvlakke langs die regterkantse rand. Geïntegreerde lae-deurlaatfiltering en hoëprestasie isolasie beskerm die VME-agterpaneelbus teen hoëfrekwensie-ruis en veldtransiente. Dit help om seinintegriteit te handhaaf en verseker konsekwente kommunikasiespoed tydens hoëdigtheid kanaalskandering.
Gereeld Gestelde Vrae
V: Hoe word die invoerkanaldigtheid op die IS200AEADH1A gekonfigureer?
A: Kanaal-uitlegopsies wissel tussen 16 en 32 insette, afhangende van die konfigurasiesoftware-instellings. Invoertipes (huidig of spanning) word bepaal deur aan boord hardeware-springers en ooreenstemmende stelselkonfigurasieprofiele.
V: Wat is die doel van die aan boord hitteverspreiders en kragweerstande?
A: Die twee aan boord hitteverspreiders versprei termiese energie wat deur die reekswikkelweerstande gegenereer word. Hierdie ontwerp voorkom termiese drywing en handhaaf algehele sein kondisioneringsakkuraatheid oor alle aktiewe meetkanale.
V: Kan die bord in redundante Mark VI-argitekture gebruik word?
A: Ja. Die bord is ontwerp om redundante analoog seine aan duale of TMR (Triple Modular Redundant) beheerders opstellings te versprei, wat help om deurlopende bedrywighede te verseker indien 'n enkele kanaalpad faal.
Veldinstallasie Riglyne
- Steek die kaart in sy toegewyde sleuf binne die Mark VI VME-rak, en sorg dat die regterkantse koppelvlakke met die ooreenstemmende agterpaneelslewe belyn is.
- Vasmaak die monteerskroewe deur die vooraf geboorde gate op die hoeke van die bord om strukturele stabiliteit en chassis-aardverbinding te verseker.
- Lei alle 4-20 mA stroomlusse en ±10 VDC insette deur die drie 12-pen vertikale terminaalblokke, en hou seinlyne weg van hoëspanningkabels.
- Verseker dat skildafvoerdrade direk aan die aangewese instrumentaarde staaf en nie aan die bordchassis nie.
