GE IS200EMIOH1A EX2100 Opwekkingbeheer Hoof I/O Raad
Manufacturer: GE Fanuc
-
Part Number: IS200EMIOH1A
Condition：New with Original Package
Product Type: Digitale In-/Uit-kaarte
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

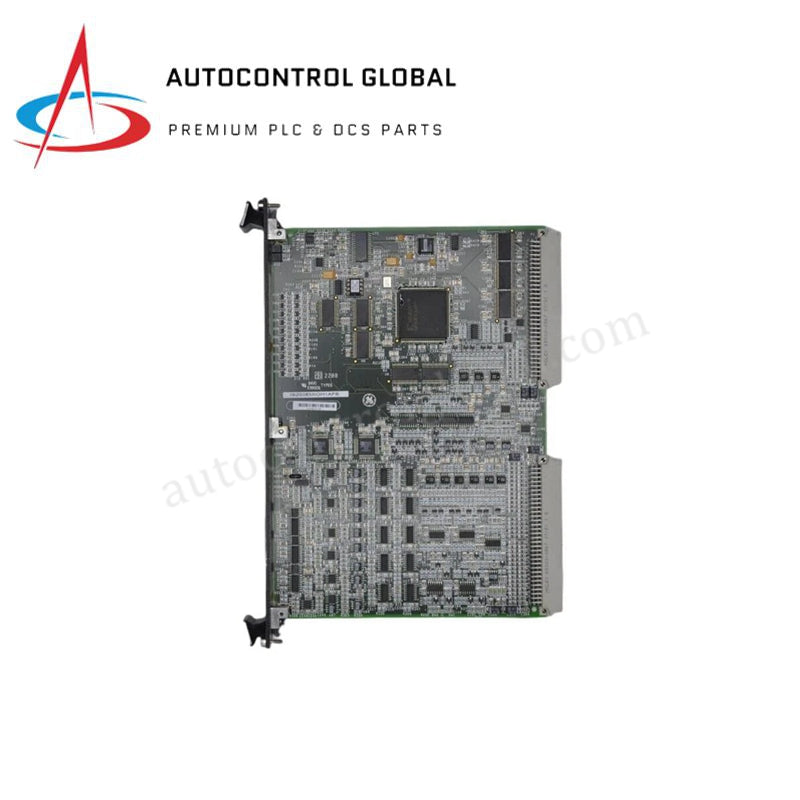

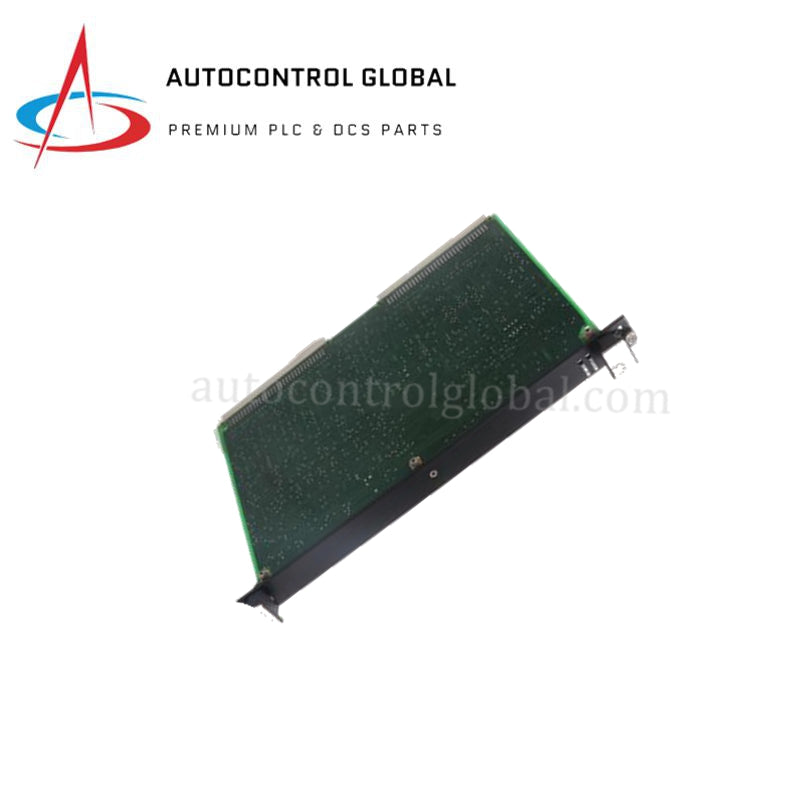

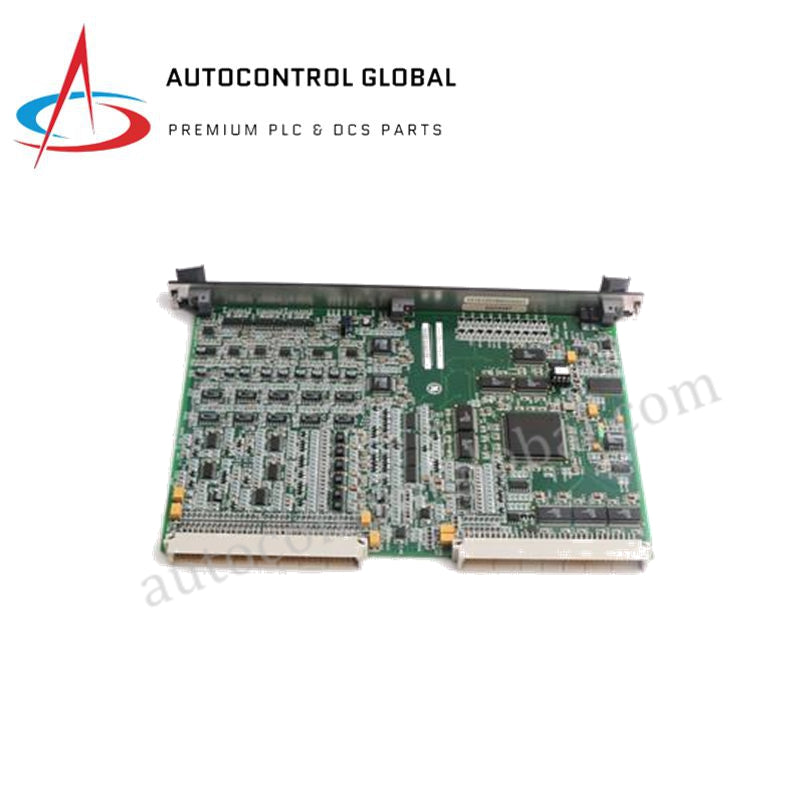

GE IS200EMIOH1A Opwekker Hoof I/O Raad
Geconfigureer vir opwekkerregulering en seinaggregasie in EX2100 en EX2100e beheerpunte, bied die GE IS200EMIOH1A (IS200EMIOH1A Opwekker Hoof I/O Raad) direkte fisiese en elektriese uitvoering vir hekpolsroete en relaisuitsetbeheer.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IS200EMIOH1A |
| Handelsmerk | GE |
| Oorsprong | VSA |
| Gewig | 0.58 kg |
| Afmetings | 23.3 cm × 16.0 cm × 2.0 cm |
| Bedryfstemperatuur | -40 °C tot 85 °C |
| Kragverbruik | 5 VDC (logika), 24 VDC (veld) |
| Digitale Insette | 16 kanale, 24 VDC opties geïsoleer |
| Relaisuitsette | 8 kanale, 125 VDC / 250 VAC (2 A) |
Industriële Beheer- en Verwerkingskenmerke
Die GE IS200EMIOH1A integreer FPGA-gebaseerde real-time seinvalidering om hoëspoed-skaal van turbine-opwekker-terugvoer uit te voer. Die argitektuur ondersteun agterpaneelbus-kommunikasiespoedmetings wat benodig word vir die deterministiese EX2100-beheernetwerk, wat gesinkroniseerde hekpolsroete na geassosieerde verspreidingsmodules fasiliteer. Ooreenkomstig gestandaardiseerde GE-beheerhardeware, laat die module firmware-flits-kompatibiliteit toe om logika-opdaterings tydens onderhoudsvensters aan te spreek. Gebruikers moet I/O-digtheid-skaalgrense in ag neem wanneer hulle met ouer terminaalrade koppel om seinintegriteit oor die VME 96-pin agterpaneel-koppelvlak te verseker.
Gereelde Vrae
V: Kan die IS200EMIOH1A vervang word terwyl die opwekkerstelsel steeds in werking is?
A: Ja, die hardeware ondersteun warm-verwisselbare vervangingsprosedures, mits die onderhoudstegnikus die gedokumenteerde veiligheidsprotokolle volg om onbedoelde aktivering van relaisuitsette tydens module-insetting te voorkom.
V: Hoe word interne beheersfoute geïsoleer van die eksterne veldstroombaan?
A: Die raad gebruik 2500 Vrms optiese isolasie vir digitale insette en toegewyde oorstroombeskerming (3 A per uitset) om die beheerslogika te skei van veldvlak-elektriese transiente of kortsluitingsgebeurtenisse.
Veldinstallasie Riglyne
Ontkoppel die eksterne 24 VDC veldkragtoevoer voordat die GE IS200EMIOH1A geïnstalleer word om per ongeluk relaisaktivering te voorkom. Maak seker dat die VME 96-pin koppelaarpenne vry is van oksidasie of fisiese vervorming voordat dit in die rakkas ingeprop word. Gebruik afskermkabels wanneer veldbedrading beëindig word om ESD-immuniteit binne die gespesifiseerde ±15 kV lug / ±8 kV kontakgrense te handhaaf. Verseker dat die module heeltemal teen die rak-agterpaneel gesit is en maak die monteerhardeware vas om strukturele stabiliteit teen hoë-vibrasie turbine-omgewings te handhaaf. Verifieer die status van die 24 aan boord LED’s na installasie om inisialisering en kommunikasieskakelgeldigheid te bevestig.
