GE IS200SRTDH2ACB RTD Invoerterminaalborde Mark VI-reeks

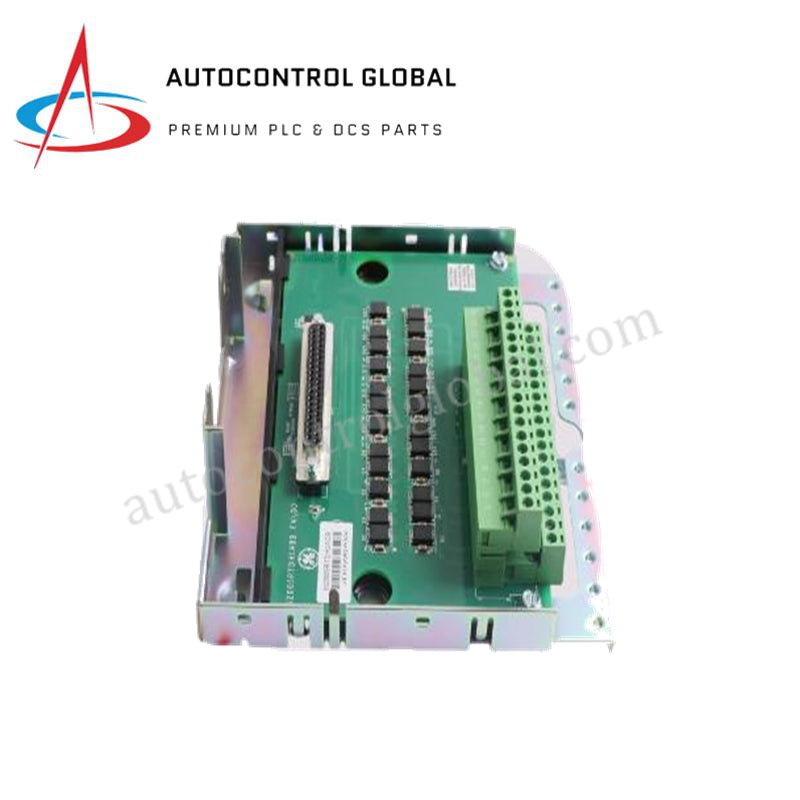

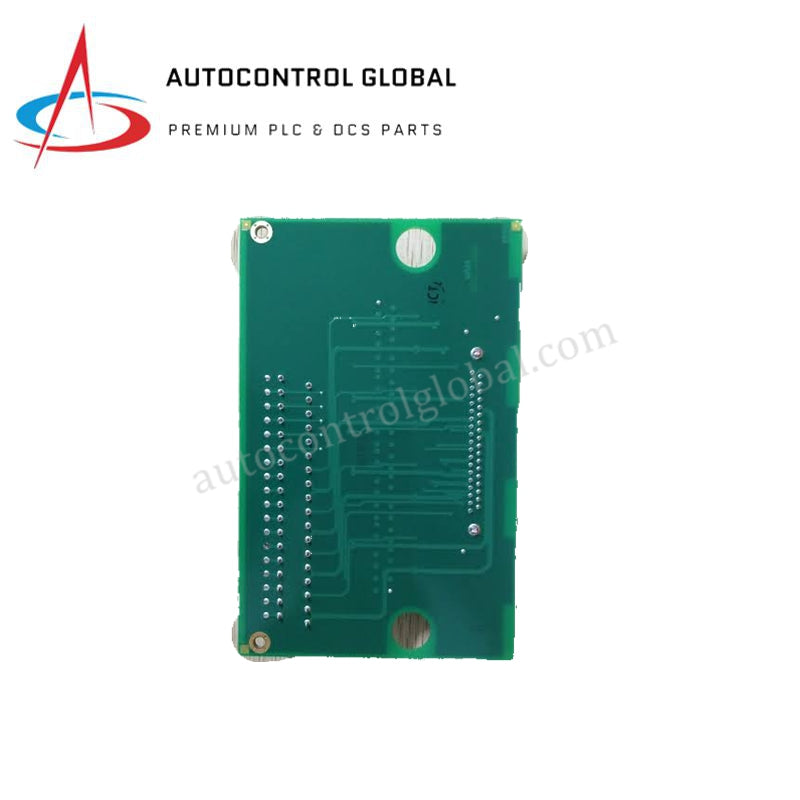

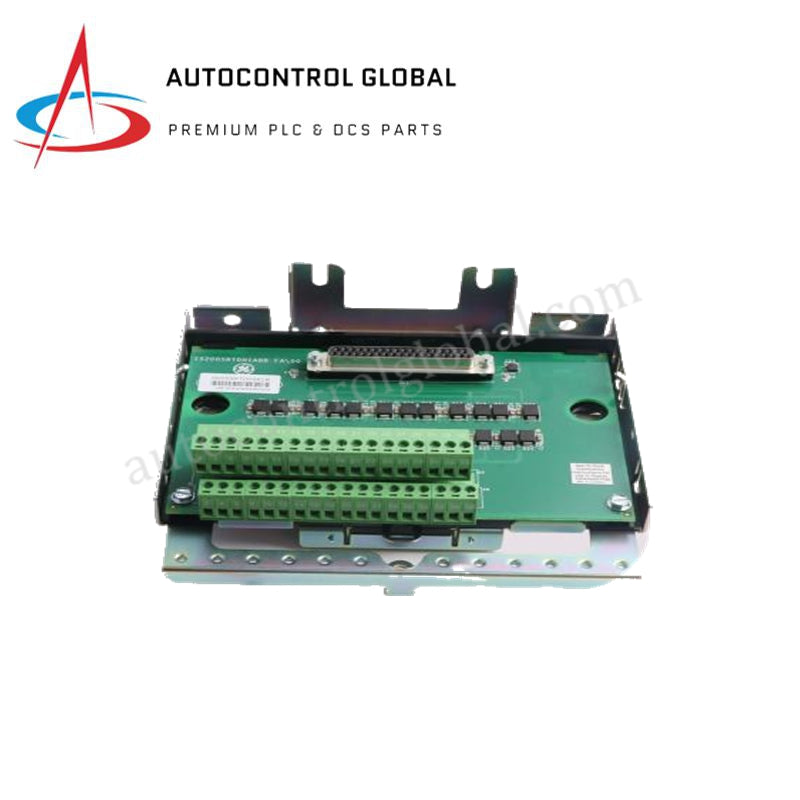

GE IS200SRTDH2ACB RTD Invoer Terminalbord

Die GE IS200SRTDH2ACB, ook gekatalogiseer as die IS200SRTDH2ACB RTD Invoer Terminalbord, funksioneer as ’n toegewyde hardeware-komponent vir die koppel van weerstandstemperatuursensor (RTD) sensors aan I/O-pakke binne GE Mark VI en Mark VIe beheerpanele.

Hardeware Spesifikasies

Industriële Beheer & Netwerkintegrasie

Die bord verseker deterministiese konnektiwiteit binne die GE Mark VI beheerstelsel deur lae-impedansie paaie tussen die terminalkoppelvlak en die I/O-pak backplane te handhaaf. Seinintegriteit word gehandhaaf deur geoptimaliseerde PCB-spoorroetes wat kruisspraak tussen hoëdigtheid RTD-kanale minimaliseer. Vasteware-kompatibiliteit moet met die gasheerbeheerder geverifieer word om te verseker dat die monstersfrekwensie en temperatuuromskakelingslogika korrek binne die verwerker se skansiklus gekarteer is. Die bord ondersteun hoëspoed I/O-digtheid-skaalbaarheid deur direkte terminering van 3-draad en 4-draad Pt100 sensors te fasiliteer, wat verseker dat datapakkette gesinchroniseer bly oor redundante beheerstelsels.

Gereelde Vrae

V: Ondersteun die IS200SRTDH2ACB warm-wissel terwyl die stelsel aangeskakel is?

A: Alhoewel die terminalbord self ’n passiewe koppelvlak is, moet warm-wissel slegs uitgevoer word wanneer die geassosieerde I/O-pak veilig verwyder of gedeaktiveer is in die beheerderslogika om moontlike seintransiente te voorkom.

V: Is eksterne seinvoorbereiding nodig vir die RTD sensors?

A: Nee, die terminalbord is ontwerp om direk met Pt100 RTD sensors te koppel en bied die nodige roetes na die IS220PTUR I/O-pak wat die opwekking en sein-digitalisering hanteer.

V: Hoe moet die afskermdrade op hierdie bord terminaal gemaak word?

A: Afskermdrade moet aan die aangewese chassis-aardstuds op die terminalbord se monteerplaat terminaal gemaak word om behoorlike gemeenskaplike-modus-ruisweerstand oor die hoë-impedansie RTD-lusse te verseker.

Veldinstallasie Riglyne

Wanneer die IS200SRTDH2ACB binne ’n Mark VI/VIe beheerpaneel geïnstalleer word, maak die bord vas aan die monteerstandpunte met die voorsiene hardeware om ’n stewige elektriese verbinding met die kaschassis te verseker. Wanneer veldbedrading geland word, maak seker dat sensorleidings kleurgekodeer en ooreenkomstig die spesifieke kanaal-insette gematch is om meetfoute te voorkom. Dra alle terminalskroewe aan tot die vervaardiger se gespesifiseerde wringkrag om hoë-weerstandskonneksies te vermy wat die RTD-nauwkeurigheid aansienlik degradeer. Verseker dat alle RTD-kabelafskermings deurlopend is en geaard is by die paneel se ingangspunt, en verifieer dat die afstand tussen die sensors en die terminalbord nie die impedansiebeperkings van die Pt100-kring oorskry nie om meetpresisie te handhaaf.
