GE IS200TREGH1BEC Mark VIe-reeks

  • Manufacturer: GE Fanuc

  • Part Number: IS200TREGH1BEC

  • Condition:New with Original Package

  • Product Type: Noodreis Terminalborde

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

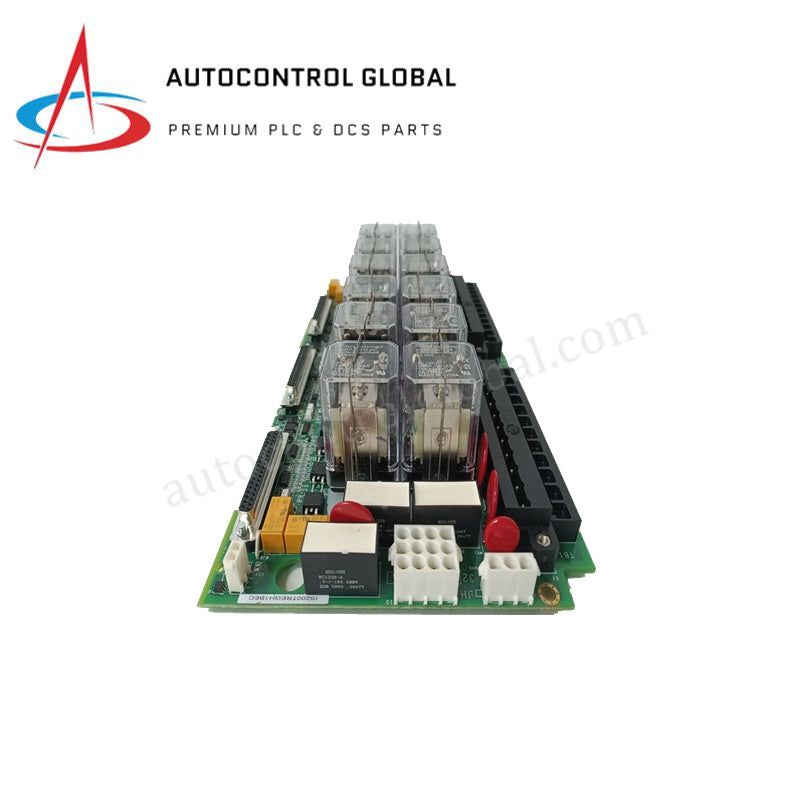

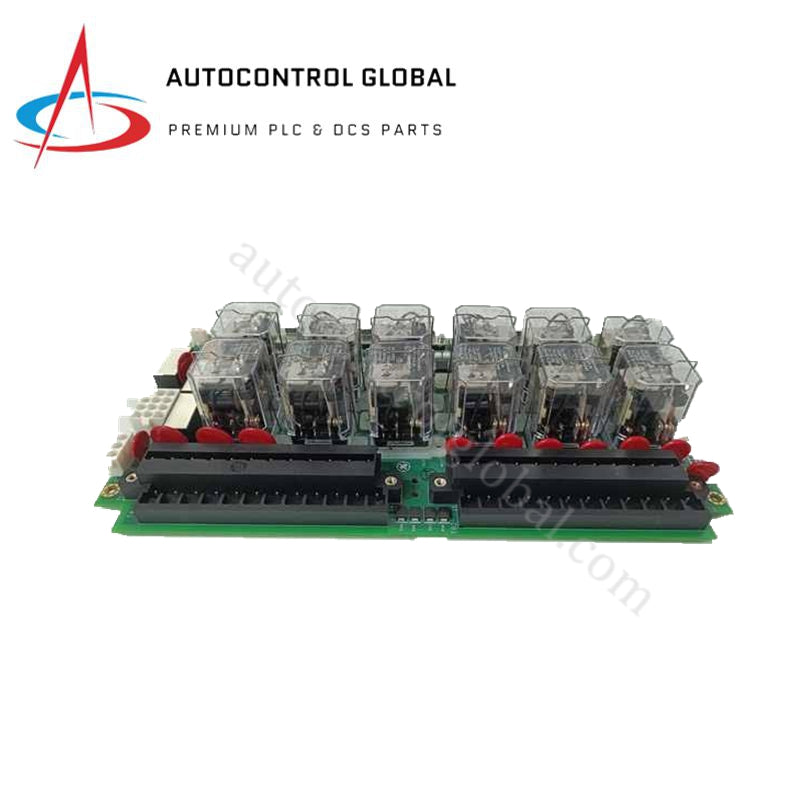

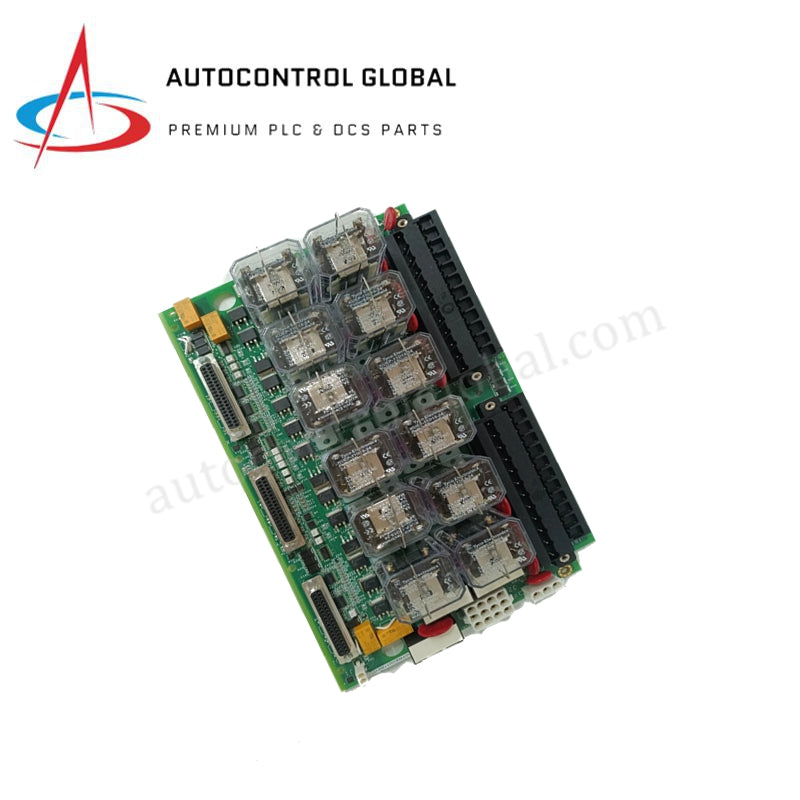

Die GE IS200TREGH1BEC, ook gekatalogiseer as die IS200TREGH1B Noodstop Terminalbord, funksioneer as ’n toegewyde hardeware-komponent vir noodafsluiting binne Mark VI/Mark VIe Speedtronic turbinebeheerplatforms. Dit verwerk belangrike oorspoed- en noodveiligheidssignale om direk met trip-solenoïede en brandstofafsluitkleppe te koppel.

Hardeware Spesifikasies

Parameter Spesifikasie
Model IS200TREGH1BEC
Handelsmerk GE
Oorsprong Verenigde State van Amerika (VSA)
Gewig 0.85 kg
Afmetings 17.8 cm breed x 33.02 cm hoog
Bedryfstemperatuur -30 tot +65 °C
Kragverbruik 10 W
Relais Kanale 12 totale relais (9 gekonfigureer vir TMR-stemming, 3 hulp)
Logika Spanning 24 VDC
Trip Uitset Spanning 125 VDC
Uitset Kapasiteit 2 A @ 24-125 VDC
Isolasie 500 VAC kanaal-tot-kanaal en na rugbord
Beskermerating IP20
Tegnologie Oppervlak-montage

Deterministiese Beheer & Firmware Kompatibiliteit

Die IS200TREGH1BEC koppel direk met die Mark VIe beheerkern via hoëspoed-rugbord kommunikasielaag. Dit vertrou op noue firmware flash-kompatibiliteitsmatriks sinchronisasie om die verwerker-toepassingskode weergawe wat binne die ToolboxST-konfigurasie-ekosisteem gebruik word, te pas. Hoë I/O-digtheid skaal maak dit moontlik vir hierdie terminalbord om al 12 diagnostiese toestande direk in die beheerdersdatabasis te karteer sonder om verwerkingsvertraging te veroorsaak, wat deterministiese netwerkuitvoeringsparameters oor die IONet-netwerkstruktuur handhaaf.

Gereelde Vrae

V: Kan die IS200TREGH1BEC warm verwissel word terwyl die turbine aanlyn is?

A: Nee. Die vervanging van hierdie terminalbord ontwrig die aktiewe trip-lusse. Die verwisseling van hierdie module terwyl die stelsel aanlyn is, kan ’n onmiddellike turbine-trip veroorsaak of die masjinerie onbeskerm laat. Alle vervangings moet tydens ’n geskeduleerde onderhoudsafsluiting uitgevoer word wanneer die turbine veilig afgeskakel is.

V: Hoe word die 2-uit-3 (2oo3) stemkring meganies oor die kanale geïmplementeer?

A: Die bord gebruik 9 individuele relais wat spesifiek vir die trip-logika aangewys is. Hierdie komponente is in ’n reeks-parallel elektriese matriks direk op die gedrukte stroombordmontering bedrading. Hierdie hardeware uitleg verseker dat ten minste twee aparte beheerkanaal hul onderskeie relais moet de-energiseer om krag na die hoof trip-solenoïede af te sny.

Veldinstallasie Riglyne

  • Montering en Aarding: Bevestig die bord stewig op die aangewese DIN-rail of beheerrak binne die omhulsel. Handhaaf ’n lae-impedansie verbinding van die bord se aardingspunte na die hoof instrumentaardaansluitingsbalk.
  • Bedrading en Skeiding: Handhaaf absolute fisiese isolasie tussen die laespanning 24 VDC logika seinbedrading en die hoëspanning 125 VDC trip-uitvoeringskringe. Gebruik aparte draadkanale om oorhoorsing en induksie te voorkom.
  • Skermterminasies: Alle eksterne solenoïedbeheerkabels moet gedraaide, afskermde pare gebruik. Terminasie van die skerms moet streng by die aangewese chassis-aardklemme by die kasinvoerpunt plaasvind, met die ongeskermde draadleiers so kort as moontlik gehou.
