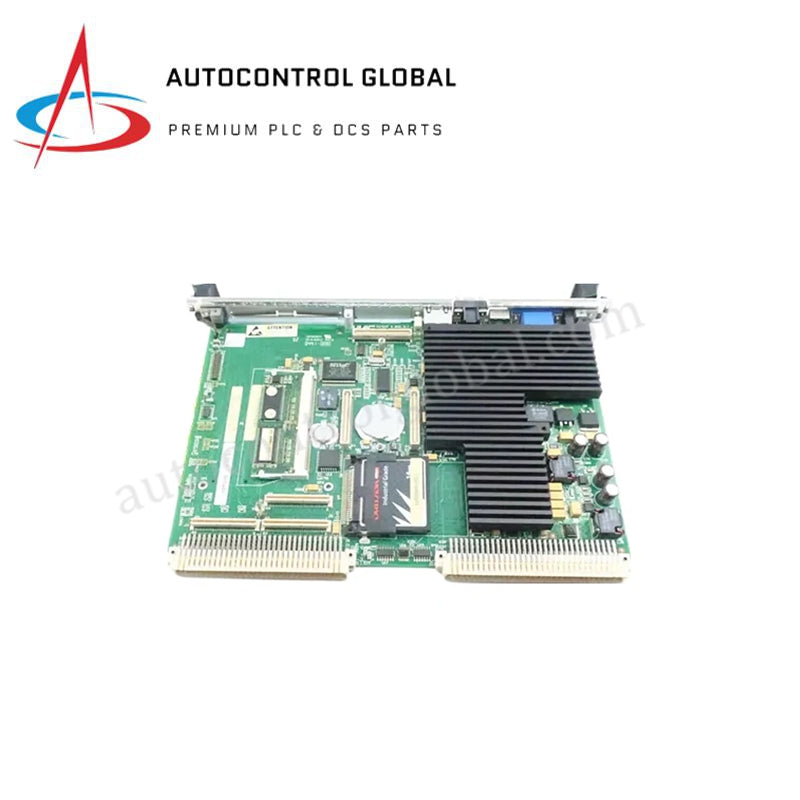

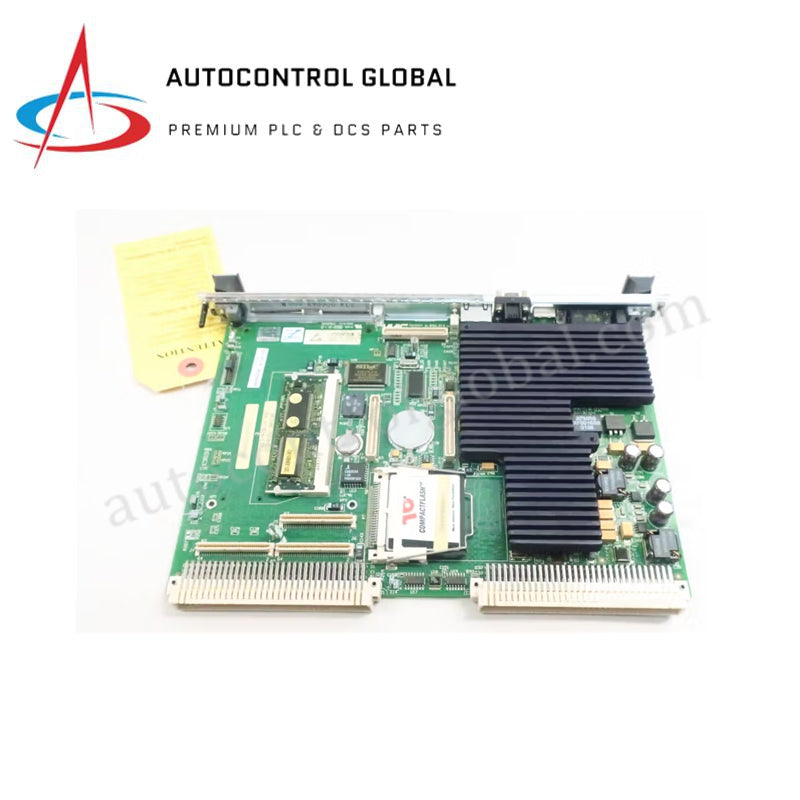

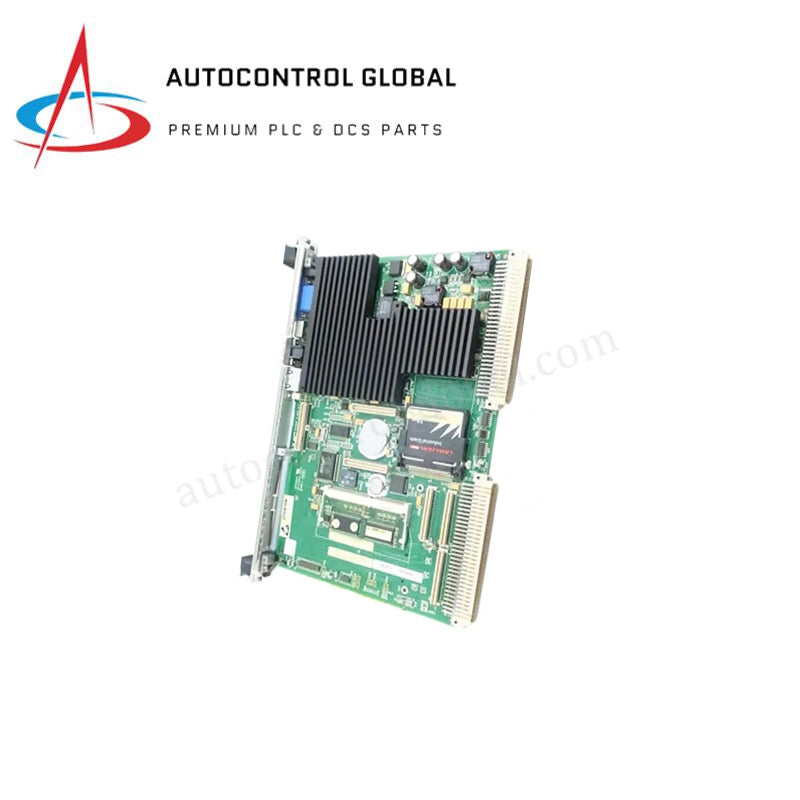

GE IS215VCMIH2CB VME Kommunikasie-koppelvlak Bus Meesterbeheerder
Manufacturer: GE Fanuc
-
Part Number: IS215VCMIH2CB
Condition：New with Original Package
Product Type: Kommunikasie-koppelvlakmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS215VCMIH2CB Bus Meester Beheerder
Die GE IS215VCMIH2CB, ook gekatalogiseer as die IS215VCMIH2CB VME Kommunikasie Koppelvlak Module, funksioneer as ’n toegewyde hardeware komponent vir hoëspoed beheerder-na-I/O data-uitruiling binne GE Mark VI en Mark VIe turbine beheerstelsels.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IS215VCMIH2CB |
| Handelsmerk | GE |
| Oorsprong | VSA |
| Gewig | 1.0 kg tot 1.2 kg |
| Afmetings | 160 x 330 mm (6U VME vormfaktor) |
| Bedryfstemperatuur | -40 °C tot +70 °C |
| Kragverbruik | 10 W tot 15 W |
| Verwerker | Texas Instruments TMS320C32 (32-bit DSP) |
| Kommunikasie Poorte | 3 x 10Base2 Ethernet (IONet) |
| Siklustyd | 20 ms by 50 Hz |
Beheerstelsels & Deterministiese Netwerke
Die IS215VCMIH2CB handhaaf deterministiese netwerk integriteit deur hoëspoed VME agterpaneel bus kommunikasie spoed. Hierdie module sinkroniseer datapakkette oor redundante kommunikasie roetes om TMR-argitektuur te ondersteun, wat verseker dat I/O skansiklusse konsekwent bly ongeag die las. Vinnige firmware flash-kompatibiliteit laat die beheerder toe om naatloos met die ontwikkelende Mark VI/VIe stelsel sagteware te integreer, terwyl die 32-bit DSP-argitektuur interne verkeer met minimale latensie bestuur. Gebruikers moet verseker dat die agterpaneel buslading binne gespesifiseerde perke bly om tydsafwykings te voorkom, aangesien die module op hoëspoed sinkronisasie staatmaak om die koördinering van redundante I/O-pakke te handhaaf.
Gereelde Vrae
V: Ondersteun die IS215VCMIH2CB regstreekse data monitering tydens stelselbedryf?
A: Ja, die module bied deurlopende selfdiagnose en kommunikasie gesondheidsmonitering via aan boord LED-statusaanwysers, wat sinkronisasie status aan die primêre beheerder rapporteer.
V: Is daar spesifieke beperkings rakende die 10Base2 Ethernet IONet-poorte?
A: Die module gebruik 10Base2 fisiese lae verbindings; verseker dat alle koaksiale kabels, T-konnektore en terminators aan standaard impedansie vereistes voldoen om seinrefleksie en kommunikasie tydsuitsettings te voorkom.
V: Hoe word die module gekonfigureer vir redundante werking?
A: Redundansie word bereik deur die VME agterpaneel verbinding in dubbele of TMR beheerderkonfigurasies; die module bestuur outomaties staat-sinkronisasie data-uitruiling tussen die redundante beheerders om naatlose oorskakeling te verseker.
Veldinstallasie Riglyne
Wanneer die IS215VCMIH2CB in ’n VME-rak ingevoer word, verifieer dat die kaartgidse korrek uitgelê is om penbeskadiging op die agterpaneel koppelaar te voorkom. Verseker dat die module heeltemal ingesit is voordat die voorpaneelskroewe vasgedraai word, aangesien hierdie die nodige chassis-aardverbinding verskaf. Wanneer IONet-kabels verbind word, verifieer dat die 10Base2 segment korrek aan beide kante met 50-ohm weerstande getermineer is om netwerkonstabiliteit te voorkom. Vermy om kommunikasiekabels parallel met hoëspanning AC kraglyne te lei om elektromagnetiese interferensie te minimaliseer. Sodra geïnstalleer, bevestig dat die module status-LEDs "Gesond" (of ekwivalente toestand) tydens die opstartvolgorde aandui voordat die rakkonfigurasie gefinaliseer word.
