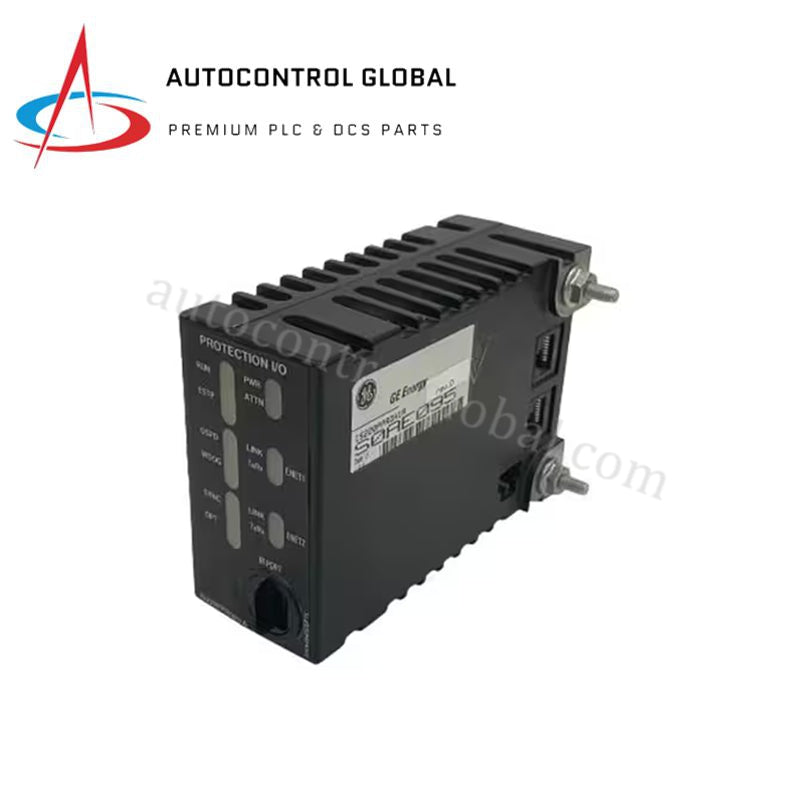

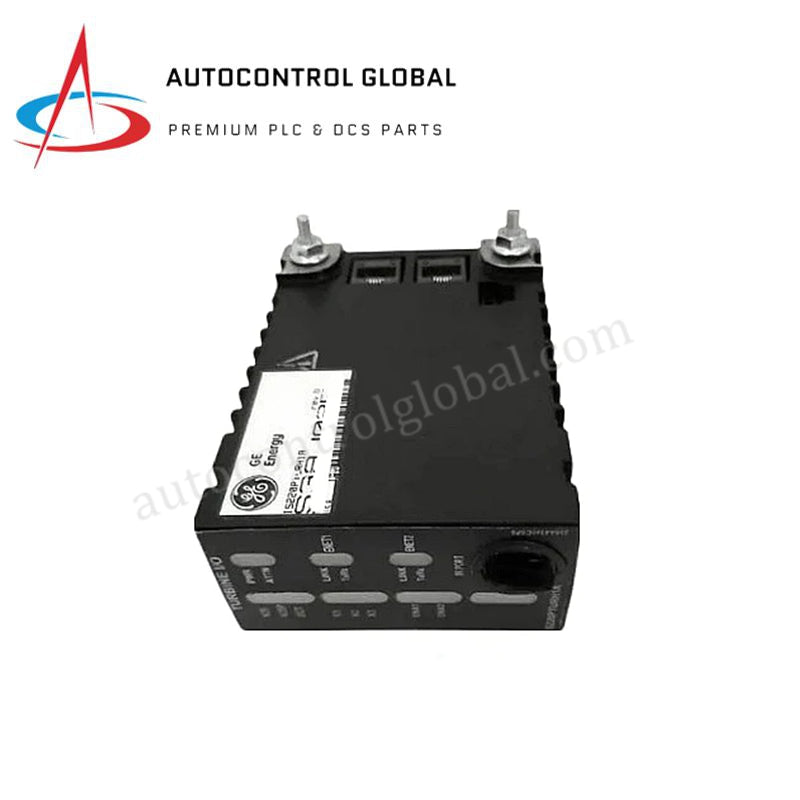

GE IS220PTURH1B Mark VIe Speedtronic-turbine-I/O-module
Manufacturer: GE Fanuc
-
Part Number: IS220PTURH1B
Condition：New with Original Package
Product Type: Turbine-I/O-modules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS220PTURH1B Mark VIe-turbine-I/O-module
Die IS220PTURH1B (Hersiening B) is ’n turbinespesifieke primêre uitskakel-I/O-pak wat deur General Electric vir die Mark VIe Speedtronic-turbinebeheerstelsel vervaardig word. Hierdie module het die funksionele akroniem PTUR en beheer turbinesensor vir beskerming, spoedmonitering en noodafskakelfunksies. Dit koppel direk aan die versoenbare IS200TRPAH1A-terminaalbord om kritieke beskermingseine vir gas- en stoomturbine-argitekture te verwerk.
Seinverwerking en uitskakelbeheer
Die module verwerk gespesialiseerde turbine-insette en ondersteun spoedinvoerreekse van -15 tot +15 V GS, spanningbespeuringsreekse van 16 tot 140 V GS en noodstopinsette van 18 tot 140 V GS via sy gekoppelde terminaalbord. Dit werk met ’n nominale 28 V GS-kragtoevoer en benodig tot 0.41 A GS, met ’n maksimum kragverbruik van ongeveer 11.5 W. Kommunikasie en stelselintegrasie geskied via dubbele RJ-45-Ethernetpoorte wat aan die Mark VIe I/O-netwerk gekoppel is.
Argitektuur- en omgewingsgraderings
Die eenheid is ontwerp vir direkte montering op versoenbare terminaalbordhardeware en ondersteun beide simplex- en Triple Modular Redundancy (TMR)-konfigurasies, afhangend van die stelselvereistes. Dit is vir werking oor ’n omgewingstemperatuurreeks van -30 °C tot +65 °C gegradeer en is geskik vir die veeleisende installasieomstandighede in kragopwekkingsomgewings.
Tegniese spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IS220PTURH1B |
| Handelsmerk | GE |
| Produktereeks | Mark VIe Speedtronic |
| Funksionele akroniem | PTUR |
| Produktipe | Turbinespesifieke primêre uitskakel-I/O-pak |
| Funksionele hersiening | B |
| Versoenbare terminaalbord | IS200TRPAH1A |
| Nominale kragtoevoer | 28 V GS |
| Kragtoevoerspanningsreeks | 27.4–28.6 V GS |
| Maksimum kragtoevoerstroom | 0.41 A GS |
| Maksimum kragverbruik | 11.5 W by 28 V GS |
| Invoerreeks vir spoed | -15 tot +15 V GS |
| Invoerreeks vir spanningbespeuring | 16–140 V GS (via versoenbare terminaalbord) |
| Invoerreeks vir noodstop | 18–140 V GS (via versoenbare terminaalbord) |
| Ethernet-koppelvlakke | 2 x RJ-45-Ethernetpoorte |
| Redundansiekonfigurasies | Simplex en TMR |
| Montering | Direkte montering op versoenbare terminaalbord |
| Bedryfstemperatuur | -30 °C tot +65 °C (-22 °F tot +149 °F) |
| Gewig | 1.12 lb (0.51 kg) |
Gereelde vrae
V: Watter terminaalbord word vir die IS220PTURH1B-module benodig?
A: Die module is ontwerp om met die versoenbare IS200TRPAH1A-terminaalbord te werk.
V: Watter redundansie-opsies ondersteun hierdie turbine-I/O-pak?
A: Dit ondersteun beide simplex- en Triple Modular Redundancy (TMR)-opstellings, afhangend van die spesifieke stelselkonfigurasie.
