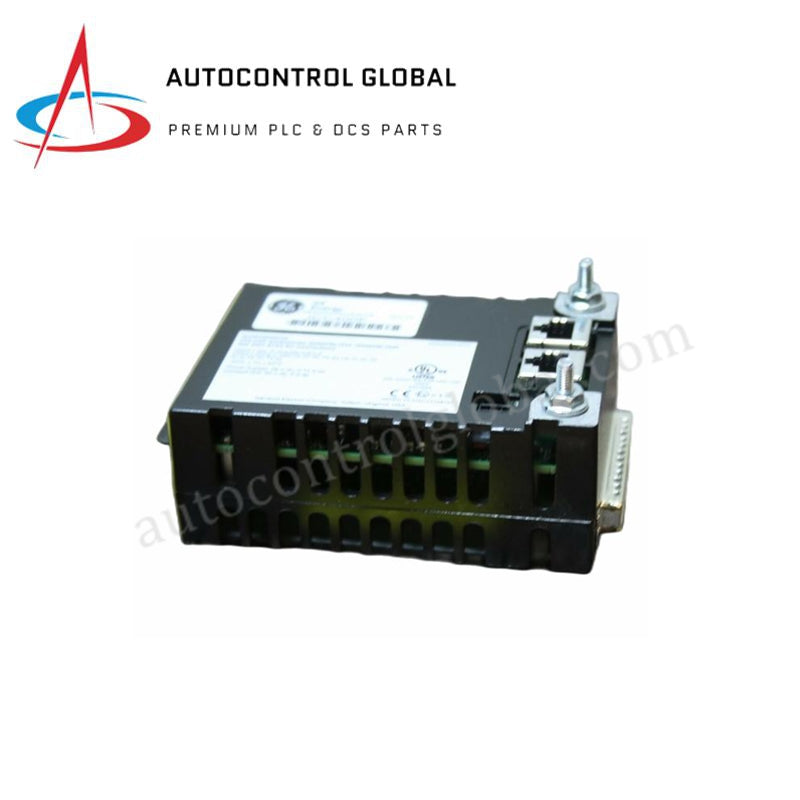

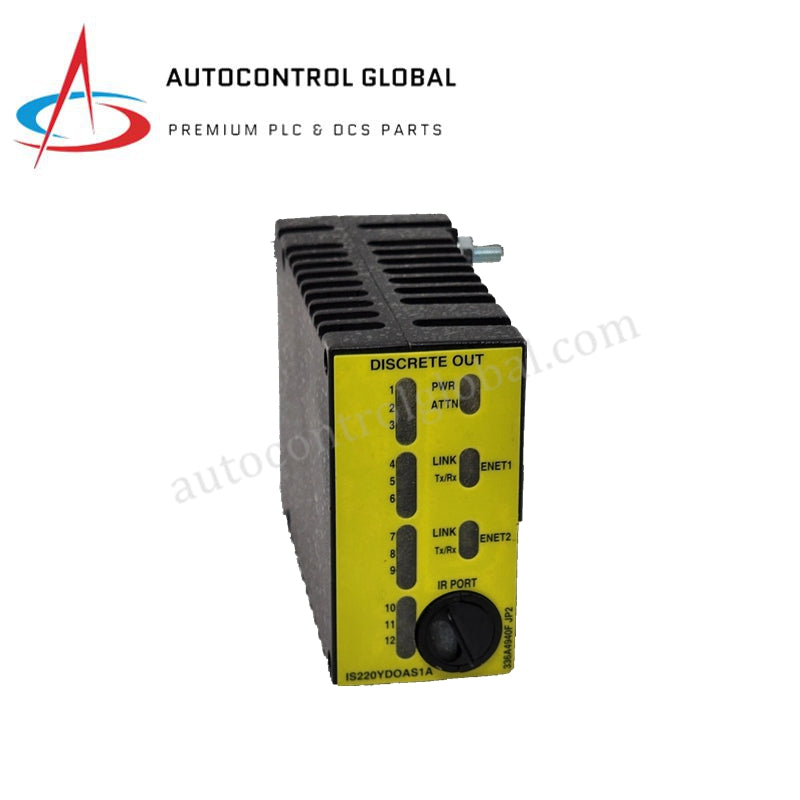

GE IS220YDOAS1A Mark VIeS Diskrete Uitsetmodule Digitale IO

GE IS220YDOAS1A Diskrete Uitsetmodule

Geconfigureer vir hoëdigtheid digitale seinverspreiding binne Mark VIeS-beheernetwerke, bied die GE IS220YDOAS1A (IS220YDOAS1A Diskrete Uitsetmodule) direkte fisiese/elektriese uitvoering van diskrete skakeloperasies vir veldvlakaktuators.

Agtervoegsel Ontleding & Modelmatriks

Die IS220YDOAS1A behoort tot die Mark VIeS Diskrete Uitset (YDOA) reeks. Die "S1A" agtervoegsel dui die spesifieke hardeware-hersiening aan, wat standaard industriële omgewingsverdraagsaamhede en versoenbaarheid met YDOA-reeks terminaalborde insluit. Hierdie module-argitektuur bly vas vir veiligheid-kritieke toepassings, wat verseker dat uitsetlogika direk aan die geprogrammeer veiligheidfunksies gekoppel is sonder afwykings in penuitset of elektriese eienskappe.

Hardeware Spesifikasies

Industriële Beheer & Netwerkintegrasie

Die GE IS220YDOAS1A maak gebruik van deterministiese Ethernet-gebaseerde kommunikasie om te koppel met Mark VIe-beheerders. Die module fasiliteer I/O-digtheidsskaalering deur ondersteuning van redundante argitekture, wat naatlose oorgang tussen aktiewe en staanby-beheerders moontlik maak in geval van ’n fout. Vasteware-flitsversoenbaarheid verseker dat die module in lyn bly met opgedateerde beheerstelselweergawes, terwyl die interne rugpaneelbus-kommunikasiespoed vinnige statusverspreiding oor die I/O-netwerk toelaat, wat opdragvertraging tydens veiligheid-kritieke uitsetoorplasings minimaliseer.

Gereelde Vrae

V: Ondersteun hierdie module warm-wissel tydens aktiewe stelselbedryf?

A: Ja, die module ondersteun warm-wissel binne ’n Mark VIe/VIeS-argitektuur, mits die terminaalbord en kragvoorsieningskonfigurasie kortstondige seinonderbrekings tydens die vervangingsproses toelaat.

V: Hoe hanteer die module foutopsporing vir gekoppel ladinge?

A: Die module voer foutmonitering per kanaal uit en verskaf regstreekse gesondheidstatus terug aan die beheerder, wat die identifikasie van oopkring- of kortsluitingskondisies op die veldbedrading moontlik maak.

V: Is eksterne seinisolasie nodig vir hierdie module?

A: Nee, die module bied geïntegreerde kanaal-tot-kanaal en kanaal-tot-rugpaneel elektriese isolasie, wat grondlusse en geraasverspreiding vanaf veldkant-aktuatorskakels voorkom.

Veldinstallasieriglyne

Wanneer u die IS220YDOAS1A op ’n Mark VIe I/O terminaalbord installeer, maak seker dat die module heeltemal in die rugpaneelkonnektor gesit is voordat u die sluitmeganismes styfdraai. Verifieer dat alle veldbedrading vir relais- en solenoïedladinge deur afskermkabels gelei word om te voldoen aan elektromagnetiese versoenbaarheidsstandaarde. Wanneer u aan YDOA terminaalborde koppel, bevestig dat die terminaalblok korrek gesleutel is vir die spesifieke uitsetgroep om verkeerde bedrading te voorkom. Verseker dat plaaslike omgewingsomstandighede binne die gespesifiseerde -40 °C tot +70 °C reeks bly, en handhaaf voldoende vryruimte rondom die module om natuurlike konveksie-afkoeling van die interne elektroniese komponente toe te laat.
