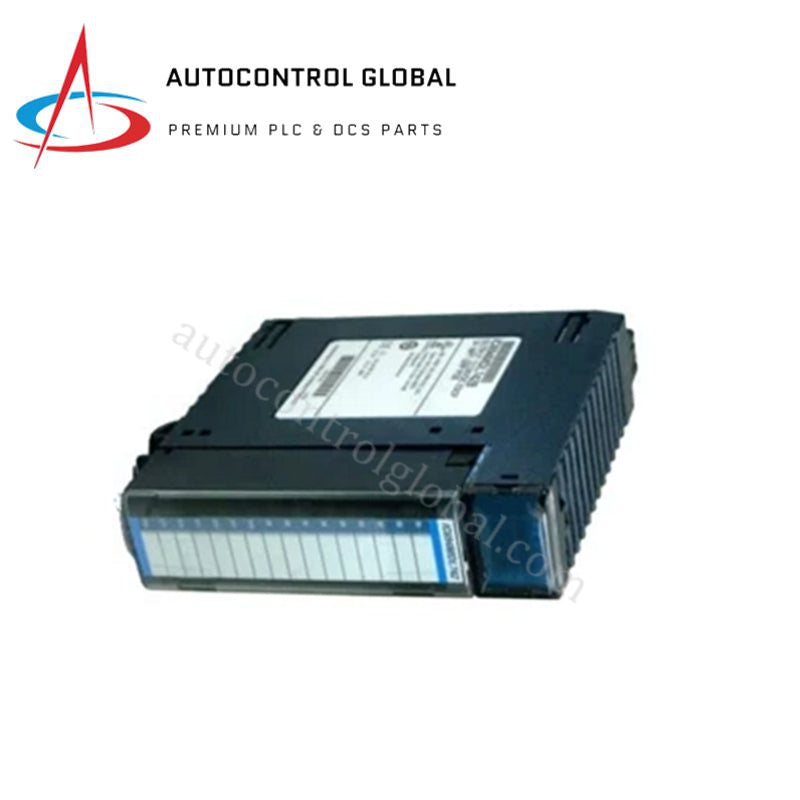

GE PACSystems RX3i IC694MDL740 Digitale Uitsetmodules
Manufacturer: GE Fanuc
-
Part Number: IC694MDL740-A
Condition：New with Original Package
Product Type: Digitale Uitsetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE PACSystems RX3i IC694MDL740 digitale-uitsetmodule
Die GE PACSystems RX3i IC694MDL740, ook as die IC694MDL740-digitale-uitsetmodule gekatalogiseer, dien as ’n toegewyde hardewarekomponent vir die verkryging van diskrete seinskakeling binne PACSystems RX3i-netwerke.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC694MDL740 |
| Handelsmerk | GE / GE PACSystems |
| Oorsprong | VSA |
| Gewig | 0.48 kg (1.06 lbs) |
| Afmetings | Onderstelgrootte van ’n enkelgleuf-RX3i-module |
| Bedryfstemperatuur | 0 tot 60 deg C |
| Kragverbruik | 110 mA vanaf die +5 VDC-agtervlakbusvoeding (alle uitsette AAN) |
| Uitsettipe | Positiewe logika (bronvoorsiening) |
| Aantal kanale | 16 uitsette (2 groepe van 8 kanale elk) |
| Gegradeerde uitsetspanning | 12/24 VDC (bedryfsbereik 12 tot 24 VDC +20%, -15%) |
| Gegradeerde uitsetstroom | 0.5 A maksimum per punt (2.0 A maksimum per module/gemeenskaplike aansluiting) |
| Maksimum inskakelstroom | 4.78 A vir 10 ms |
| Interne spanningsval | 0.5 VDC maksimum by gegradeerde stroom |
| Skakelreaksietyd | 2 ms maksimum AAN / 2 ms maksimum AF |
| Isolasie | 250 VAC deurlopend / 1500 VAC vir 1 minuut (veld-na-agtervlak en groep-na-groep) |
Deterministiese agtervlakuitvoering en logikaskakeling
Die module verwerk diskrete veldaktivering deur digitale kanaaldata oor hoëspoed-agtervlakbuskommunikasie-licensies uit te ruil. Die eenheid werk met positiewe bronvoorsieningslogika en beheer 16 individuele 12/24 VDC-ladings, soos solenoïede, relais en statusaanwysers, deur krag vanaf ’n eksterne veldvoeding te voorsien. Geïntegreerde firmware-flitsversoenbaarheid handhaaf deurlopende skanderingsinchronisasie met sentrale RX3i-SVE’s en lewer deterministiese toestandsoorgange binne vertragingsgrense van minder as 2 ms. Galvaniese optiese isolasie, gegradeer op 1500 VAC, beskerm interne agtervlaklogika teen veldkantspanningspieke en aardlusgeraas.
Gereelde vrae
V: Sluit die IC694MDL740-module ingeboude interne versmeltings vir veld-uitsetkanale in?
A: Nee, die modulekringbord bevat geen interne versmeltings nie; die veldbedradingsontwerp vereis die installering van eksterne snelwerkende versmeltings om kanaalskade deur kortsluitings te voorkom.
V: Watter kragrail-begroting moet vir hierdie module op die RX3i-agtervlak toegeken word?
A: Stelselkragbeplanning vereis dat ’n stroomlas van 110 mA direk vanaf die +5 VDC-agtervlakvoedingsrail toegeken word wanneer al 16 uitsetkanale voortdurend aktief is.
V: Kan hierdie module in enige beskikbare I/O-gleuf binne ’n RX3i-basisplaat geïnstalleer word?
A: Ja, die eenheid pas in enige standaard-I/O-gleuf van ’n RX3i-universele basisplaat of uitbreidingsbasisplaat en ontvang outomatiese gleufkonfigurasie-kartering vanaf die hoof-SVE.
Riglyne vir veldinstallasie
- Kragisolering en ESD-veiligheidsmaatreëls: Skakel alle hoofrakkragbronne en eksterne 12/24 VDC-veldkringvoedings af voordat die module geïnstalleer word. Heg ’n geaarde ESD-polsband aan die paneel se metaalomhulsel.
- Fisiese gleufmontering: Plaas die modulekringbord in die geleidingskanale van die gekose RX3i-basisplaat se I/O-gleuf en druk stewig totdat die boonste en onderste hougrendels in posisie sluit.
- Veldterminaalbedrading: Verbind eksterne 12/24 VDC-positiewe kragdrade met die aangewese groepgemeenskaplike terminale op die verwyderbare terminaalblok, en bedraad individuele ladings aan uitsetterminale 1 tot 16.
- Skeiding en roetering van bedrading: Lei alle laespanning-DC-veldgeleiers in toegewyde paneelbedradingskanale, met ’n minimum vryhoogte van 30 cm vanaf hoëspanning-AC-kraglyne.
- Beskerming van induktiewe ladings: Installeer eksterne terugslagonderdrukkingsdiodes oor alle veldgemonteerde DC-induktiewe solenoïede en relaispoele om terug-EMK-spanningsoorgange tydens skakeling uit te skakel.
