GE SM128-V VMEbus-koppelvlakbord

GE SM128-V VMEbus-koppelvlakbord

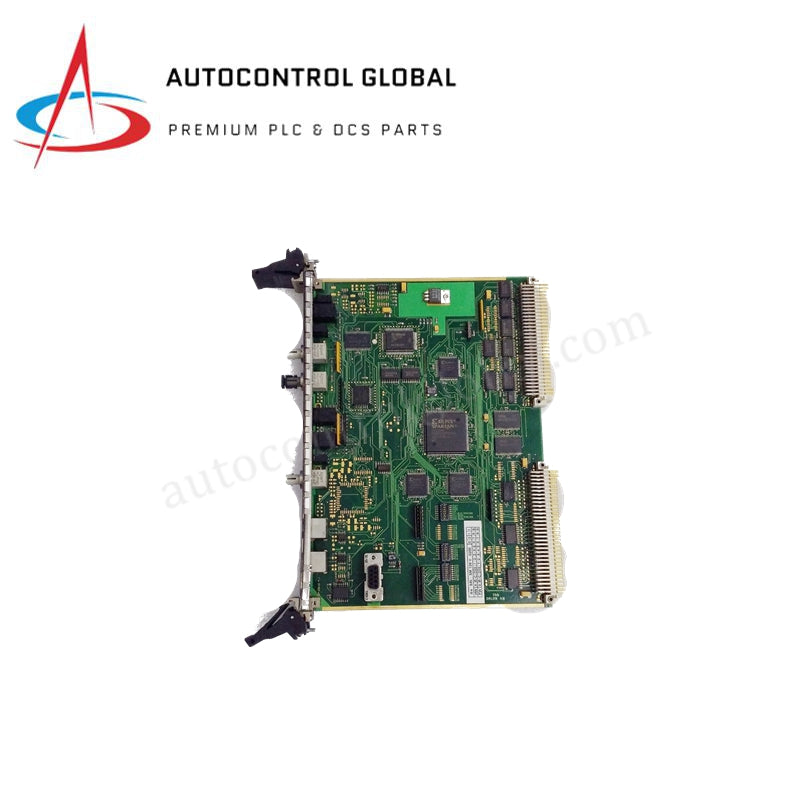

Die GE SM128-V is ’n VMEbus-koppelvlakbord wat vir industriële outomatisering- en beheerstelsels ontwerp is. Dit bied betroubare data-insameling, prosesmonitering en PLC-integrasievermoëns deur toegewyde veseloptiese kommunikasieskakels.

Kernargitektuur en kommunikasie

Die module funksioneer as ’n gespesialiseerde koppelvlakbord in standaard VMEbus-rakke. Dit gebruik veseloptiese kommunikasieskakels om tweerigting- en eenrigtingdata-oordrag te vergemaklik en ondersteun hoëspoeddata-uitruiling vir industriële moniteringsomgewings. Sinchrone data-oordrag vind volgens koppelvlakspesifikasies met intervalle van 1 ms plaas.

Konfigurasie en seinhantering

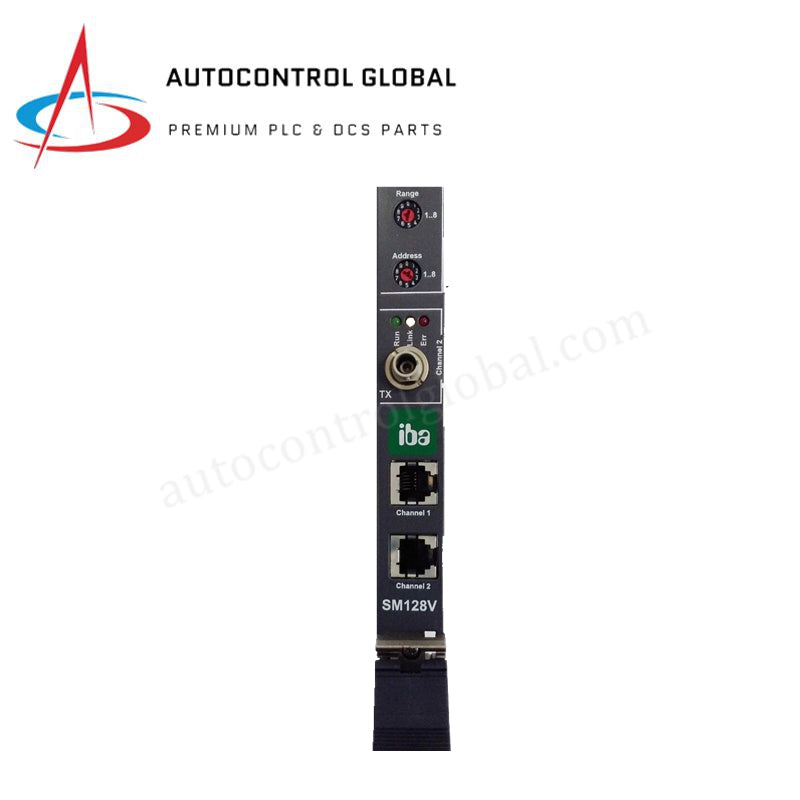

Die bord ondersteun ’n datakapasiteit van tot 64 analoog- en 64 digitale seine per ondersteunde tweerigtingskakel. Hardewarekonfigurasie word met behulp van aanboordmodus-, reeks- en adres-skakelaars bestuur. Operateurs kan die bedryfstatus direk met die geïntegreerde statusaanwysers op die voorpaneel nagaan.

Stelselintegrasie en kragtoevoer

Vir die gedokumenteerde konfigurasie word die module aangedryf deur 5 V GS wat direk vanaf die VMEbus-rak voorsien word. Dit gebruik ’n VME-adresruimte van 256 KB en ondersteun A24- en A32-adresseringsmodusse, afhangend van die fisiese skakelaarinstellings en stelselvereistes.

Gereelde vrae

V: Watter kragtoevoer benodig die GE SM128-V? A: Die bord ontvang 5 V GS-bedryfskrag direk vanaf die VMEbus-rakinstallasie.

V: Hoe word bedryfstoestande op die module gemonitor? A: Bedryfstatus en kommunikasie-aktiwiteit kan met behulp van die statusaanwysers aan boord op die voorpaneel gemonitor word.
