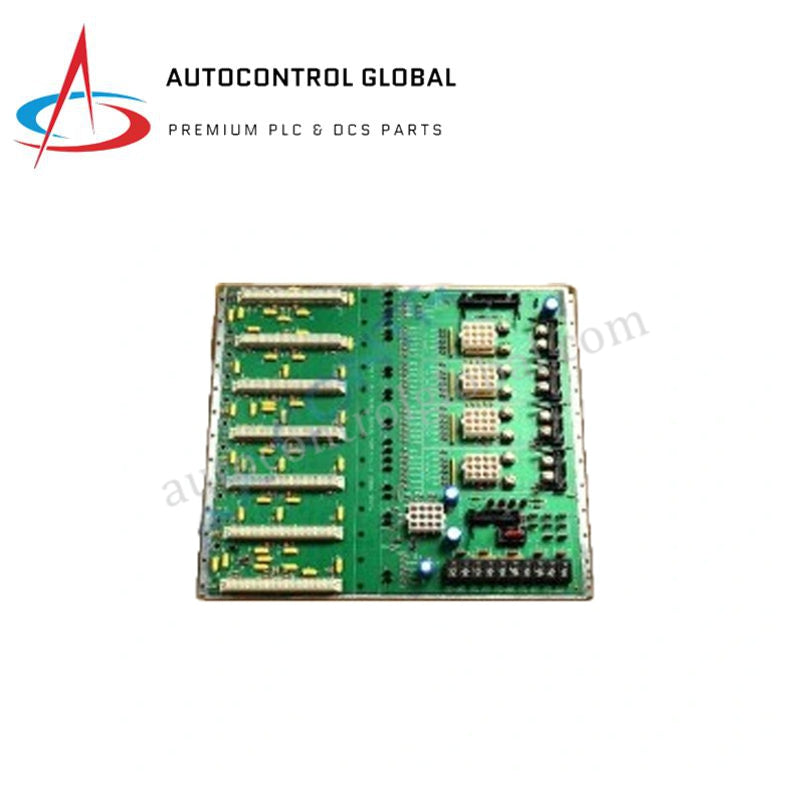

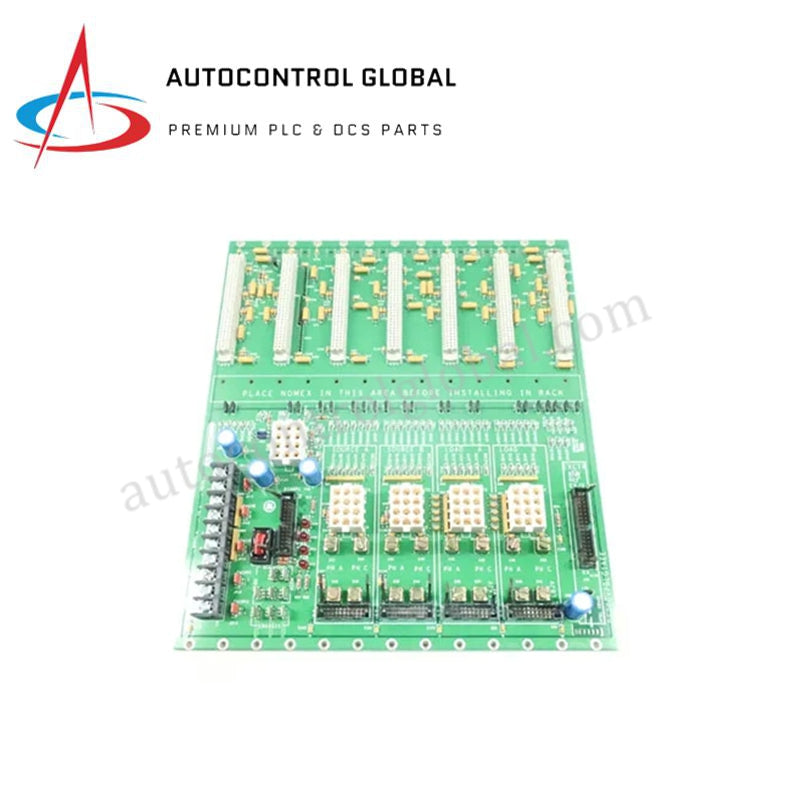

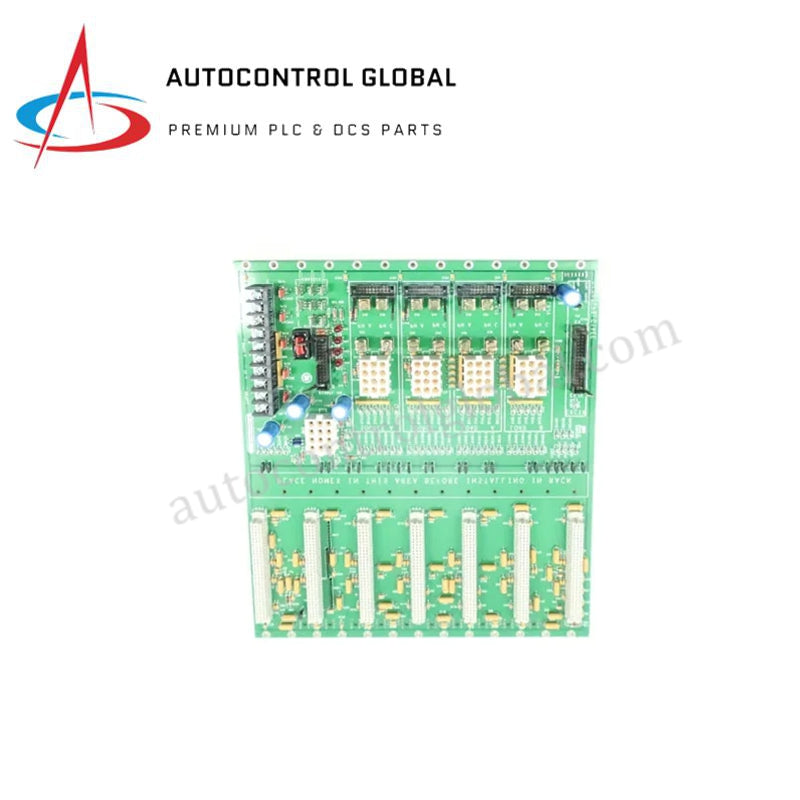

General Electric DS200VPBLG1AEE Mark VI-kragtoevoerbord

General Electric DS200VPBLG1AEE Mark VI-kragtoevoerbord

Die General Electric DS200VPBLG1AEE (DS200VPBL-kragtoevoerbord), wat vir kragverspreiding en -regulering in GE Mark VI-reekssisteme gekonfigureer is, verskaf direkte fisiese/elektriese uitvoering. Hierdie gedrukte stroombaanbord (PCB) skakel rou insette vanaf die stelsel se WS/GS-bus om na geïsoleerde, gereguleerde interne GS-spanningsrelings—insluitend +5 VGS, +15 VGS en -15 VGS—om gekoppelde beheerlogika en randtoesteluitbreidingskaarte van krag te voorsien. Die ingeboude koppelvlakafdelings J2 en J3 bestuur die kragverspreidingsroetering direk na gekoppelde DSPC-borde, hekverspreidings- en statusborde, I/O-verlengstukke en opwekker-modules deur die kaartkas se agtervlak.

Hardewarespesifikasies

Deterministiese agtervlak-kragroetering en fermwaresinchronisasie

Die General Electric DS200VPBLG1AEE gebruik lae-impedansie-spoormatrikse en ingeboude reguleringstadia om stabiele kragrelings oor die hoëspoed-agtervlakbus te lewer, terwyl fermware-flitsversoenbaarheid oor gekoppelde digitale verwerkingsborde gehandhaaf word. Die bord verskaf stabiele stroomverspreiding oor uitgebreide kaartkonfigurasies via die J2-afdeling—which ’n DSPC-bord, tot drie hekverspreidings- en statusborde, ’n I/O-verlengstuk en ’n opwekker-module akkommodeer—terwyl elektriese geraas en spanningsval tydens hoëlas-skakelgebeure onderdruk word.

Gereelde vrae

V: Watter funksies verrig die J2- en J3-verbindings op die DS200VPBLG1AEE-bord?

A: Die J2-verbindingskoppelvlak voorsien krag- en beheerroetering na gekoppelde uitbreidingsmodules, insluitend ’n DSPC-bord, tot drie hekverspreidings- en statusborde, ’n I/O-verlengstuk en ’n opwekkerbord met twee ekstra uitbreidingsgleuwe. Die J3-verbindingskoppelvlak roeteer eksterne verbindings wat weens meganiese ruimtebeperkings nie op die voorpaneelbordrand kan pas nie.

V: Word warmwisseling van die DS200VPBLG1AEE tydens lewendige stelselbedryf toegelaat?

A: Nee. Die verwydering of insit van die kragtoevoerbord terwyl die hoofbus aangeskakel is, veroorsaak verbygaande stroomspykers en boogflitsgevare wat sensitiewe ingeboude reguleerders en mikroverwerkers beskadig. Ontkoppel alle primêre kragbronne voordat jy die bord verwyder of vervang.

V: Waarom moet die AEE-hersieningsagtervoegsel ooreenstem wanneer ’n bestaande DS200VPBL-bord vervang word?

A: Hersieningsagtervoegsels dui op iterasies van die hardeware-ontwerp, aanpassings aan komponentspore en toleransies vir kragregulering. Die installering van ’n bord met onversoenbare hersieningsagtervoegsels kan busseinvervorming of fisiese pen-onversoenbaarheid met sekondêre dogterkaarte veroorsaak.

Riglyne vir veldinstallasie

1. Skakel die gasheeraandrywingsonderstel spanningsloos en verifieer nulspanningstoestande op beide die primêre WS/GS-buslyne en interne 24 VGS-beheerkragrelings met ’n gekalibreerde multimeter.
2. Maak ’n ESD-aardingspolsband aan jou pols vas en heg die klem aan ’n kaalmetaalpunt op die geaarde onderstel voordat jy die bord hanteer.
3. Rig die kaartrande met die plastiekgeleidingsrelings van die aangewese rakgleuf binne die GE Mark VI-kas, en skuif die kaart dan in totdat die agterrand-penverbindings met die agtervlak in lyn is.
4. Druk stewig op die kaartuitwerphandvatsels om die veelpenverbindings volledig in die agtervlak-, J2- en J3-lintkoppelvlakke te plaas.
5. Draai alle bevestigingsskroewe aan die voorpaneel vas tot 0.8 Nm (7 in-lbs) om elektriese aardingsintegriteit en meganiese bevestiging teen vibrasie te verseker.
