IC693CMM311J GE Fanuc Reeks 90-30 CMM Datasheet Tegniese Handleiding
Manufacturer: GE Fanuc
-
Part Number: IC693CMM311J
Condition：New with Original Package
Product Type: Kommunikasie Modules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

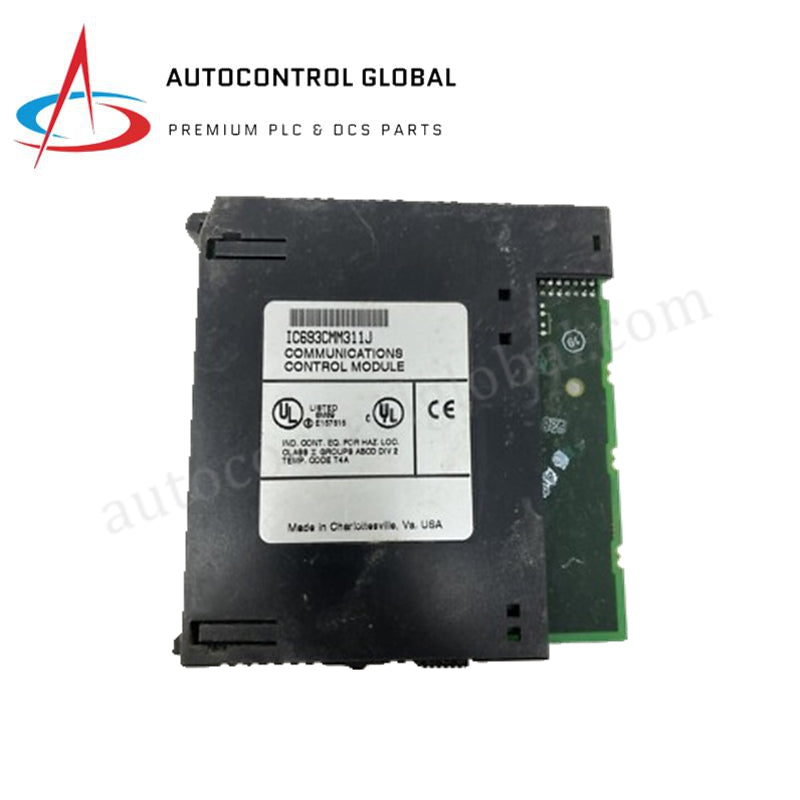

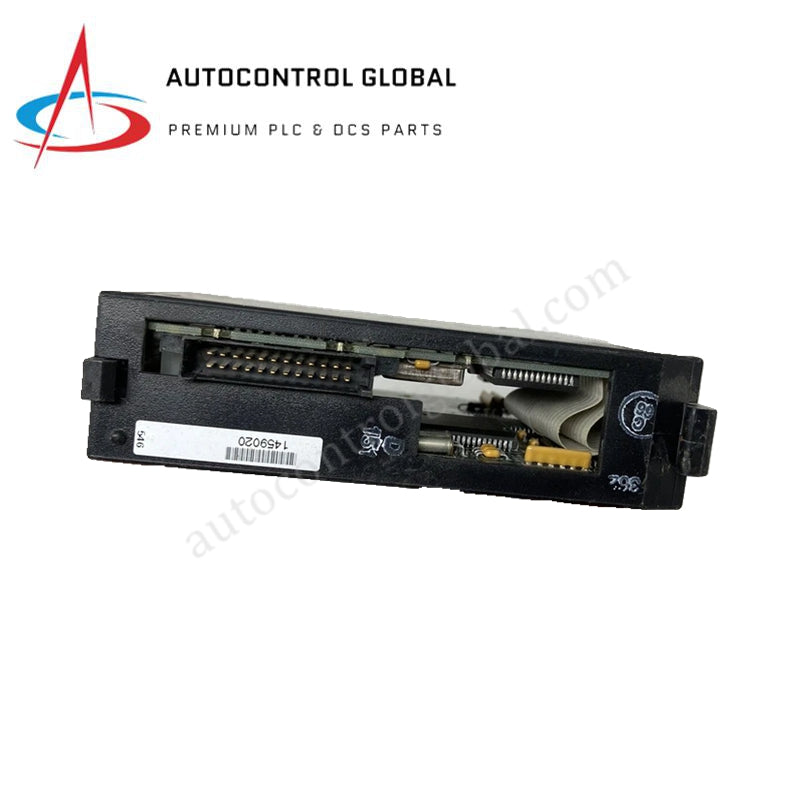

GE Fanuc IC693CMM311J Reeks 90-30 Kommunikasiebeheer Module
Geconfigureer vir toegewyde kommunikasieverwerking in GE Fanuc Reeks 90-30 PLC-stelsels, bied die GE Fanuc IC693CMM311J (IC693CMM311 Kommunikasie Coprosessormodule) direkte fisiese/elektriese uitvoering. Die hardeware funksioneer as ’n outonome koppelvlaklaag wat protokol-kodering en -ontkodering onafhanklik van die sentrale verwerker bestuur. Deur toegewyde orkestrering van eksterne data versoeke aan te neem, handhaaf die enkelgleufbord deterministiese uitvoeringsiklusse oor plaaslike outomatiseringskonfigurasies.
Agtervoegsel Ontleding & Modelmatriks
- IC693CMM311: Basisonderdeelbenaming vir die Reeks 90-30 Kommunikasie Coprosessormodule (CMM) wat dubbele seriële poorte en standaard multi-protokol bedrywighede ondersteun.
- Agtervoegsel J: Identifiseer ’n spesifieke hardeware vervaardigingsuitleg hersiening. Die J-hersiening sluit komponentwysigings in om seinlynkenmerke op die fisiese lae transceivers te optimaliseer en werk die interne logika substraat by vir langtermyn kragstabilisering.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693CMM311J |
| Handelsmerk | GE Fanuc (Emerson Outomatisering) |
| Oorsprong | Verenigde State |
| Gewig | 0.28 kg (0.63 lbs) netto bordgewig |
| Afmetings | 17.8 cm x 15.2 cm x 7.6 cm |
| Bedryfstemperatuur | 0 tot 60 °C |
| Kragverbruik | +5 V DC @ maksimum 400 mA getrek vanaf die rugpaneelbus |
| Moduletipe | Kommunikasie Coprosessormodule (CMM) |
| Seriële Poort 1 | Toegewese RS-232 koppelvlak via 25-pin D-skil vroulike konnektor |
| Seriële Poort 2 | Konfigureerbare RS-232 / RS-422 / RS-485 koppelvlak via 25-pin D-skil vroulike konnektor |
| Ondersteunde Protokolle | SNP, SNP-X, Modbus RTU Slaaf, Modbus ASCII Slaaf, CCM Slaaf |
| Baudspoed | 300, 600, 1200, 2400, 4800, 9600, 19200 bps |
| Rugpaneel Toewysing | Enkel gleufwydte (Enige basisplaatgleuf behalwe die toegewyde CPU-gleuf) |
| Maksimum Skaal | Tot 4 CMM-modules per basisplaatstelselmontering |
| Statusaanwysers | 3 x Voorpaneel LED's (Module OK, PORT1, PORT2 / US1, US2) |
| Kabelverenigbaarheid | IC693CBL305 Wye vooraf-gesamelde verbindingskabelmontering |
| Beskermingsklas | IP20 |
Profinet / EtherNet/IP Deterministiese Netwerke en I/O Digtheid Skaalverandering
Die GE Fanuc IC693CMM311J skuif seriële protokol oorhoofse las weg van die beheerkern af, en kommunikeer oor die rakmontering met behulp van parameters wat beheer word onder rugpaneelbus-kommunikasiespoedlisensies. Hierdie ontwerp voorkom dat groot seriële pakkette onreëlmatige skommelinge in plaaslike I/O-opdaterings veroorsaak.
Wanneer ouer Series 90-30 outomatiseringsblokke oorgaan na moderne aanlegargitekture wat gestruktureer is rondom Profinet / EtherNet/IP deterministiese netwerke, bestuur hierdie mede-verwerker die ouer seriële nodes. Die hardeware-argitektuur handhaaf spesifieke register-peilkaarte wat ooreenstem met afwaartse I/O-digtheid-skaalprofiele, wat konsekwente byte-sinchronisasie verseker tydens parallelle Modbus of SNP multidrop-uitvoerings.
Gereelde Vrae
V: Ondersteun die IC693CMM311J volle Modbus RTU Meester-konfigurasievermoëns?
A: Nee. Die interne protokolstapel-firmware beperk Modbus RTU en Modbus ASCII-bedrywighede tot slegs Slave-modus funksionaliteit. As 'n konfigurasie vereis dat die Series 90-30 platform opdragte as 'n netwerkmeester moet inisieer, moet 'n alternatiewe module soos die CMM321 gebruik word.
V: Kan hierdie module in 'n uitbreidings- of afgeleë basisplaatrak-assemblage geïnstalleer word?
A: Nee. Die IC693CMM311J vereis direkte fisiese posisionering op die primêre CPU-basisplaat. Dit kan nie korrek funksioneer binne uitbreidings- of afgeleë chassis-konfigurasies nie omdat die gelokaliseerde hoëspoed-kommunikasielyne geoptimaliseer is vir direkte CPU-busverbinding.
V: Watter bedryfsaanwysertoestande kom voor wanneer 'n seriële poortkoppelvlak 'n aktiewe konfigurasieskakel opspoor?
A: Die module vertrou op sy drie statusaanwysers op die voorpaneel. Die Module OK LED bly aan om gesonde interne logika-uitvoering te bevestig, terwyl die toegewyde PORT1 en PORT2 (of US1/US2) LED's oplig en flikker om aktiewe data-raamwerke wat die fisiese lyn kruis, aan te dui.
Riglyne vir Veldinstallasie
- Verwyder alle primêre kragvoorsienings van die teiken Series 90-30 basisplaat voordat die kommunikasie-module in die chassisraam geskuif word.
- Plaas die enkelgleufkaart in enige beskikbare gleufposisie op die CPU-basisplaat, en maak seker om die eerste gleuf te vermy wat uitsluitlik vir die CPU-module gereserveer is.
- Sit die agterste koppelvlakke stewig in die agterpaneel penuitleg en draai die fisiese retensiemeganismes styf om behoorlike aarding te verseker.
- Beveilig alle eksterne seriële skakels met afskermkabelvariante, soos die vooraf-vergaderde IC693CBL305 Wye-kabel, om omgewings-hoëfrekwensie-ruis te onderdruk.
- Handhaaf 'n fisiese skeidingspad van minstens 30 cm tussen die seriële lyne en enige aangrensende hoë-stroom AC-kabels of industriële veranderlike spoed-aandryflyne.
