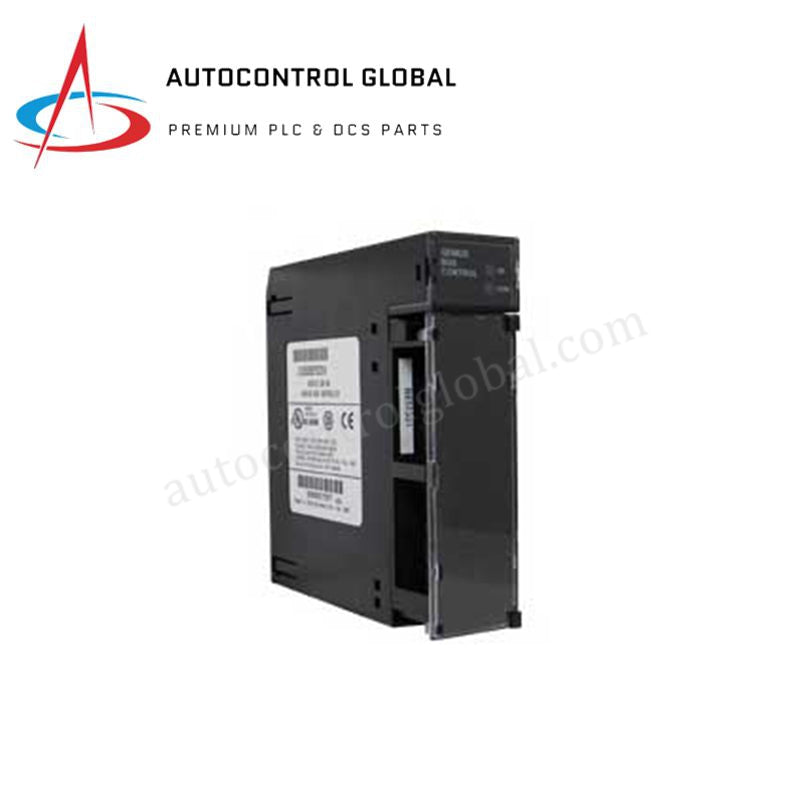

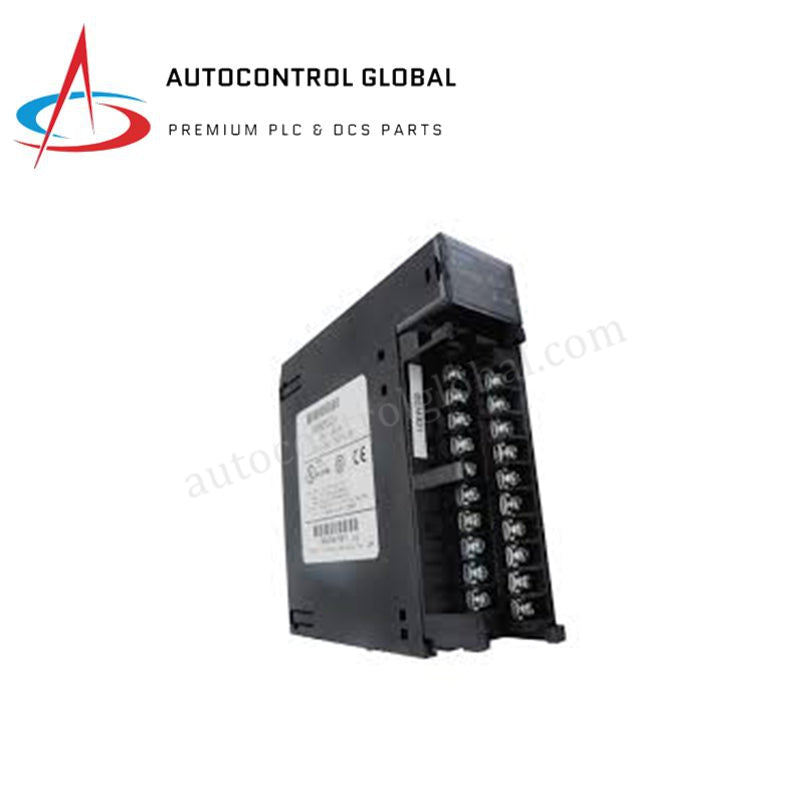

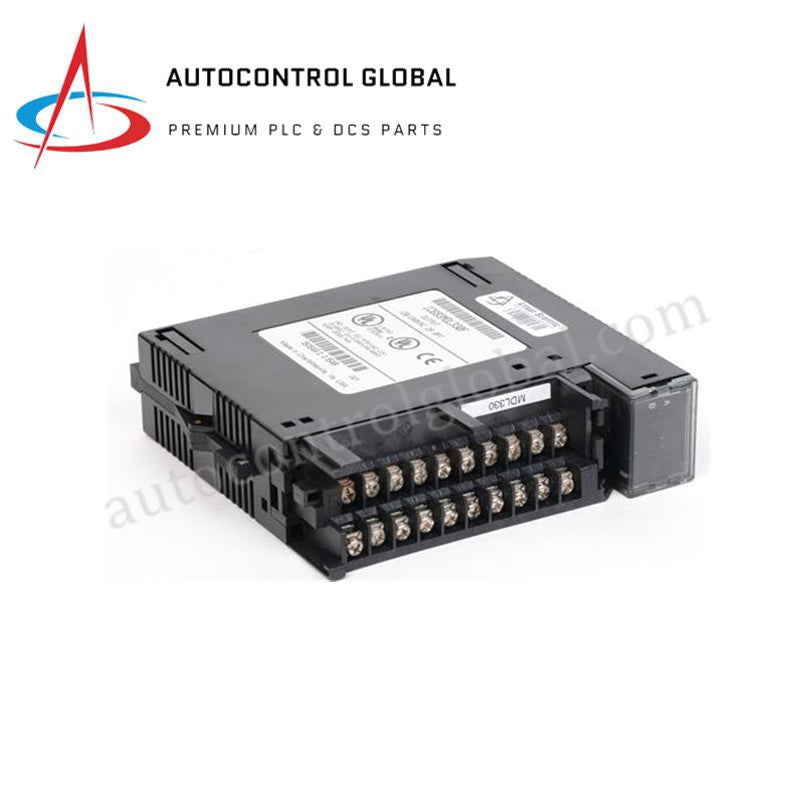

GE Fanuc IC693MDL330 Reeks 90-30 AC Uitsetmodule

Die GE Fanuc IC693MDL330G, ook gekatalogiseer as die IC693MDL330 Diskrete Uitsetmodule, funksioneer as ’n toegewyde hardeware-komponent vir digitale skakeling en AAN/AF beheer van eksterne AC-laste binne Series 90-30 PLC-platforms.

Hardeware Spesifikasies

Rugpaneel Bus Kommunikasie & Firmware Flash Kompatibiliteit

Die IC693MDL330G koppel direk aan die Series 90-30 parallelle rugpaneel en ontvang logiese toestande van die hoofverwerker tydens die uitset-opdateringsfase van die skansiklus. Die digitale filter en optiese isolasie-logika beskerm die interne rugpaneel bus kommunikasiespoed teen kompromittering deur hoëspanning veldtransiente of induktiewe skakelruis.

Alhoewel hierdie module uit basiese soliede-staat skakelingkomponente bestaan sonder interne mikroverwerkers, is dit nodig om streng firmware flash-kompatibiliteit te verseker tussen aangrensende slim modules en die SVE op dieselfde rakstruktuur. Hierdie voorsorgmaatreël beperk die risiko van fase-hoek sinchronisasievertragings of tydsverlies tydens vinnige periodieke data-uitruilings onder maksimum weerstand- of induktiewe lasgrense.

Gereelde Vrae

V: Ondersteun die IC693MDL330G warm-inprop of Run-Time Module Insetting en Verwydering (RIUP)?

A: Nee. Die Series 90-30 kas en rugpaneel meganika ondersteun nie warm-inprop of RIUP nie. Die primêre kragverspreiding na die basisplaat samestelling en die veldkant AC spanningsbane moet heeltemal ontkoppel word voordat die module ingeprop of verwyder word om hardeware-foute of kontakboogvorming te voorkom.

V: Wat is die gevolge van om onder die minimum laaistroom spesifikasie te val?

A: Die soliede-staat skakelingkringe binne die module vereis ’n minimum deurlopende laaistroom van 100 mA om ’n volledig vergrendelde en stabiele geleidingstoestand te handhaaf. As ’n gekoppelde toestel minder as 100 mA trek, kan die uitsetskakelaar misluk om af te skakel of onreëlmatige spanningslekkasie oor die veldterminale toon.

V: Hoe hanteer hierdie uitsetmodule interne elektroniese oorlaaie?

A: Die IC693MDL330G vertrou op eksterne gesmelte beskerming vir individuele veldkringe. As ’n eksterne kortsluiting of ’n inloopgebeurtenis wat 20 A per siklus oorskry, plaasvind, moet eksterne vinnig-werkende sekeringe gebruik word om die kanaal te isoleer voordat die termiese dissipasiemaatstawwe van die module oorskry word.

Veldinstallasie Riglyne

• Kas Bevestiging: Verifieer dat alle inkomende stelsel- en veldelektriese toevoere afgeskakel is. Skuif die rugpaneel-konnektor in die gekose universele Series 90-30 basisplaat-sleuf, verifieer dat die boonste skarnierhake op die kasraam vasklou, en klik die onderste houvas in sy sitplek vas.
• AC Uitsetterminasies: Koppel die 120/240 VAC veldkraglyne aan die uitsetterminale blok, en pas die draaddeursnee aan by die 2 A per punt drempel. Verseker dat neutrale en lyngeleiers ooreenstem met die fisiese lusdiagramme.
• Leidingafskeiding: Lei alle hoëspanning AC-uitsetdrade deur toegewyde, geïsoleerde kabelpaaie wat geskei is van laespanning DC seine, instrumentasielyne en seriële netwerk lusse om oorhoorsing te minimaliseer.
• Termiese Konveksie Vrye Ruimte: Hou die rakmontering horisontaal met onbelemmerde spasies bo en onder die modulehuis om opstygende lugstrome toe te laat om interne hitte van die skakelingkomponente te verwyder en plaaslike temperature onder 60 °C te hou.
